Revit链接的模型在Navisworks中不可见的解决方法

在Revit中打开一个模型，例如结构模型，再将对应的模型，例如机电模型链接进来，如图

       所示，保存模型。 将保存的模型用Navisworks软件打开，可以看到链接的机电模型并没有显示，如图所示。

       有两种方法解决这种链接模型不可见的情况：

       1、Revit导出为nwc文件，然后用Navisworks打开。

       在Revit导出场景为nwc文件，在Navisworks设置下，找到文件读取器，用Navisworks打开保存的nwc文件，链接的机电模型正常显示，如下图所示。

       2、直接用Navisworks打开.rvt文件。

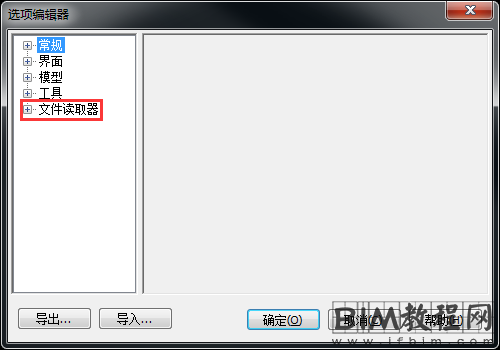

       打开Navisworks软件，打开选项编辑器，找到文件读取下的Revit，把转换链接文件勾选上，点击“确定”。再用其打开Revit模型，链接的机电模型正常显示，如图所示。

       意义：Navisworks软件和Revit作为同一系列产品，可将Revit完成的模型，导入到Navisworks软件进行碰撞检查、漫游等后续操作。通过学习上述文章，可以很好地解决在Revit模型中存在链接模型不可见的问题，方便操作。
