Revit怎么用楼板边画台阶？Revit中如何巧用楼板边绘制台阶

    在使用Revit软件绘制建筑模型中，经常需要绘制一些台阶。当我们遇到需要绘制的台阶尺寸相同时，可以巧用楼板边绘制台阶。如图：（以Revit2018为例）

    Step01

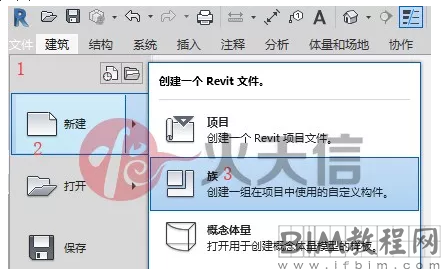

    首先我们先绘制一个楼板边所需要的轮廓，点击软件左上角的文件选项卡，单击【新建】→【族】，如图：

    Step02

    选择【公制轮廓】族样板文件，打开，如图：

    Step03

    点击【创建】选项卡中的【线】功能，绘制出台阶的轮廓，如图：

    Step04

    绘制好轮廓后点击【载入到项目中】把轮廓载入到项目中，如图：

    Step05

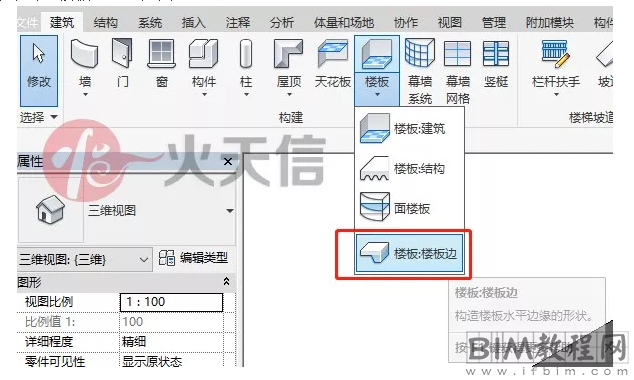

    载入到项目后，切换至三维视图，点击【建筑】选项卡中的【楼板】，并点击弹出下拉菜单中的【楼板边】，如图：

    Step06

    在属性栏中，点击【编辑类型】，在弹出的类型属性框中找到构造参数里面的轮廓设置，选择我们所载入进来的轮廓族，点击确定。如图：

    Step07

    进入到楼板边的放置界面，拾取楼板边，当看到楼板边变蓝色点击鼠标左键即可放置台阶，如果高度出现偏差，可采用对齐命令把台阶面对齐到楼板面即可。
