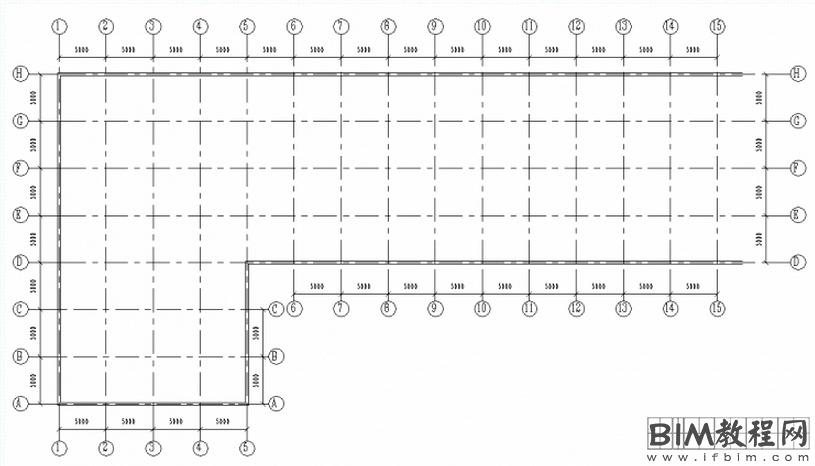

Revit中我们可以使用拼接平面图的方式进行处理。
1.在项目浏览器里选中我们想要创建拼接平面图的“父”视图，鼠标右键 > 复制视图 > 带细节复制。
2.打开刚复制出来的“子”视图，勾选属性栏“范围”分组下的“裁剪视图”和“裁剪区域可见”。

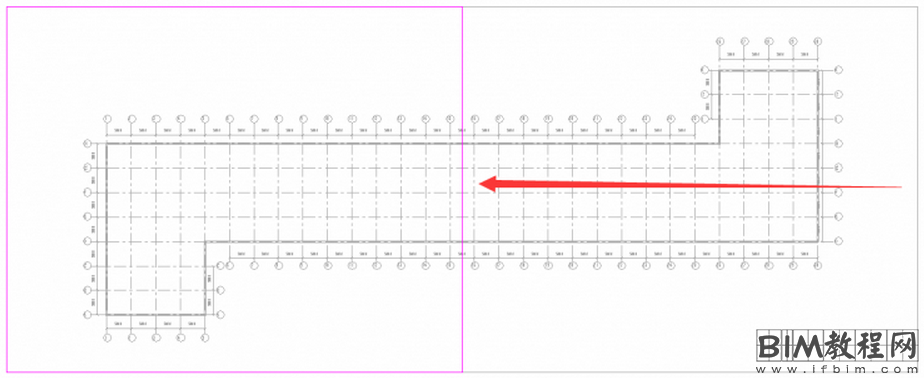

3.选中裁剪框，单击“上下文关联选项卡”“模式”面板下的“编辑裁剪”，剪裁框将会进入草图编辑模式。
4.将裁剪框的草图线移动至视图中间处。
5.完成编辑模式，调整尺寸标注的位置，取消勾选“裁剪区域可见”。
6.再次使用“按细节复制”的方式，选中我们想要创建拼接平面图的“父”视图，再次复制出来一个“子”视图。编辑裁剪框，将另一侧的草图线移至视图中间位置。
7.完成编辑模式，调整尺寸标注的位置，取消勾选“裁剪区域可见”。

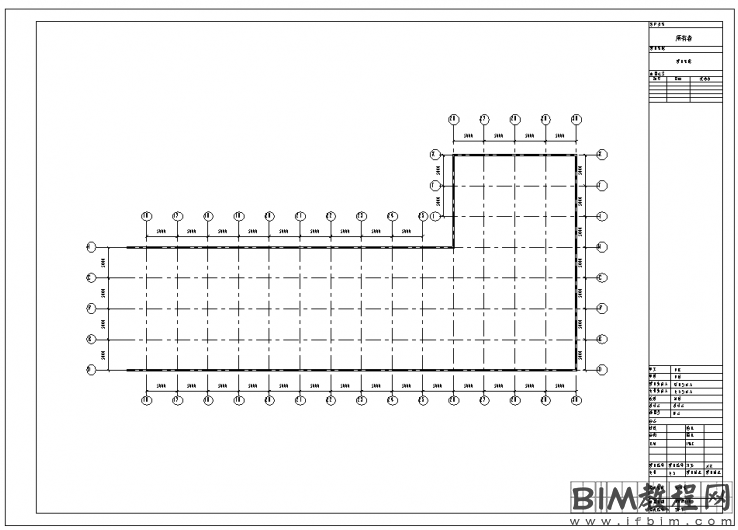

8.将处理之后的两个视图分别放入图纸中即可。
