使用Revit生成立面展开图

立面展开图是将方向不同的两个以上的二维立面表现在一张二维图上，在施工图中，通常使用立面展开图的方式来表达建筑不同立面上各构件之间的关系。

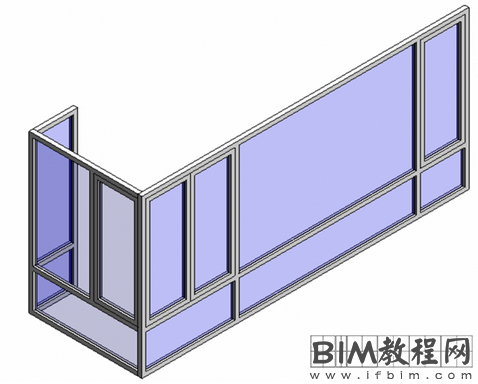

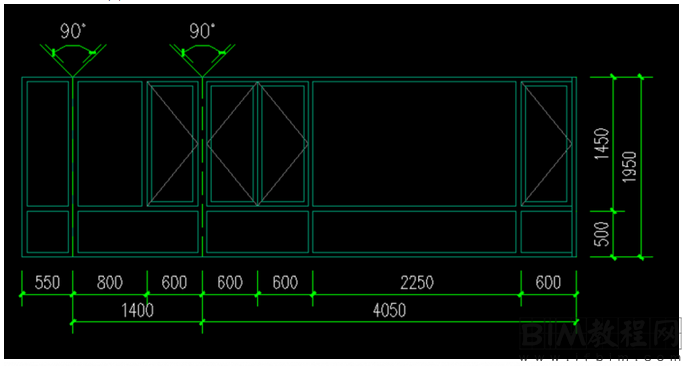

比如，转角窗有三个方向的窗户，但是为了清楚的反映它们之间的关系，需要把它们连续画在同一个立面图上，这就是转角窗的展开立面图。

对于一些形状不规则的建筑，比如局部是倾斜的建筑，立面图应按正投影法绘制立面展开图。但是Revit无法直接生成立面展开图，也无法像CAD一样快速地拼出一个立面展开图，所以需要在Revit中进行一些特殊处理。接下来以某建筑为例，介绍一下如何使用Revit生成立面展开图：

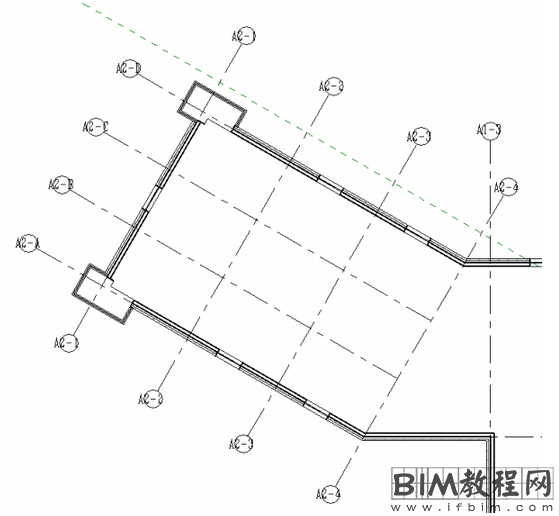

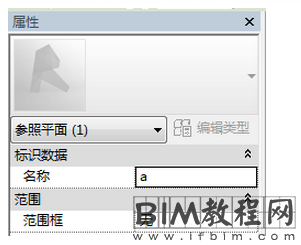

1）首先，在平面图里绘制一条与建筑倾斜部分平行的参照平面，并对该参照平面进行命名。

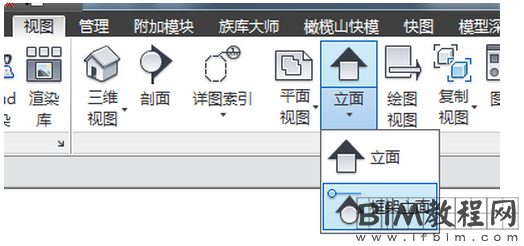

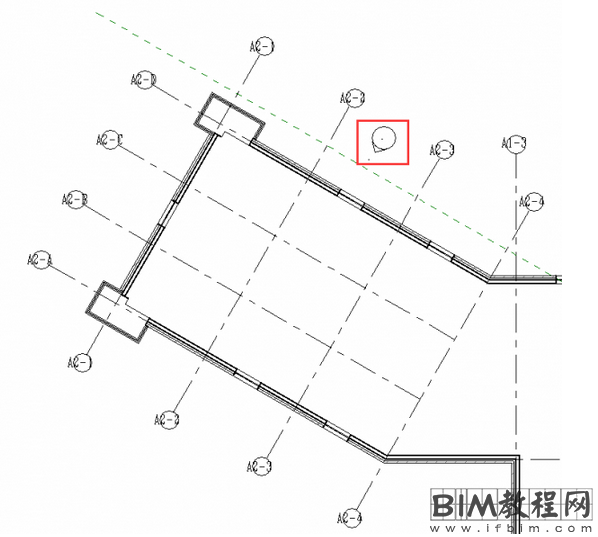

2)选择视图选项卡下创建面板里的框架立面命令，拾取刚刚绘制的参照平面a，生成立面1-a。（如果之前未对参照平面a进行命名，则框架立面无法对其进行拾取。）

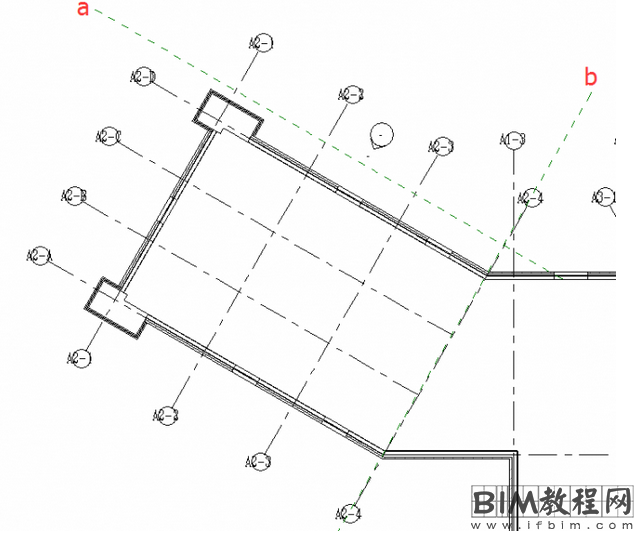

3)然后在水平墙体和倾斜墙体的交点处绘制一条与参照平面a垂直的参照平面b，用来之后在立面图里控制展开立面的边界。

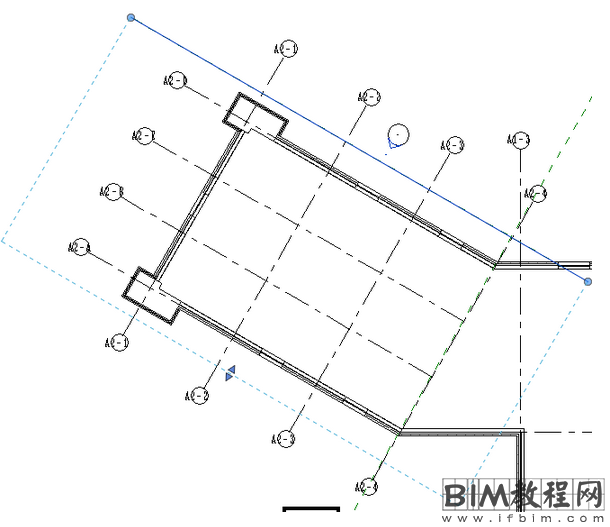

4)拖拽拖动柄调整立面深度。

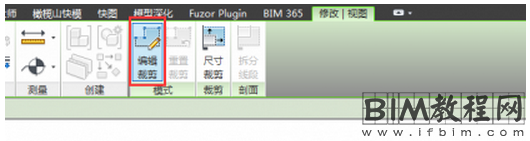

5)进入刚刚生成的立面1-a，使用编辑裁剪命令编辑裁剪框的轮廓。

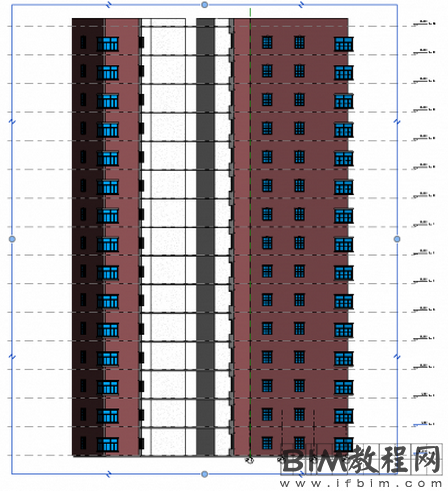

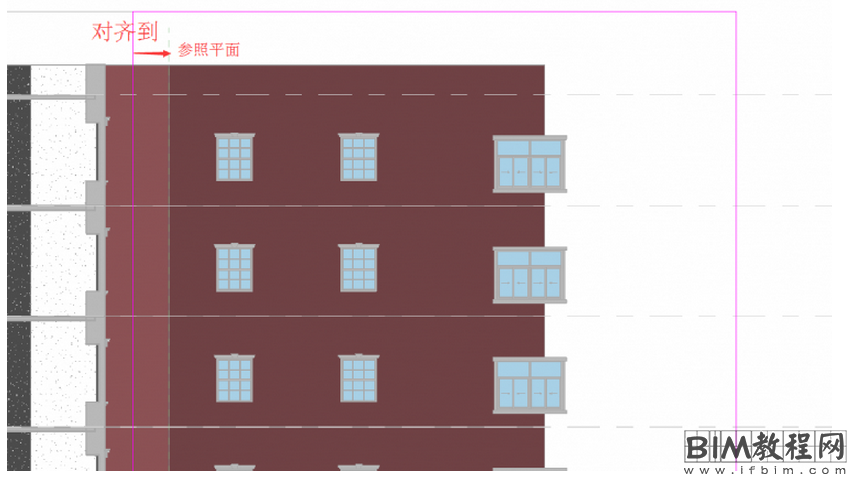

6)使用对齐命令将裁剪框轮廓线对齐到绘制的参照平面b上，单击完成。

7)整理生成的立面图的标高轴网，隐藏参照平面和裁剪框。

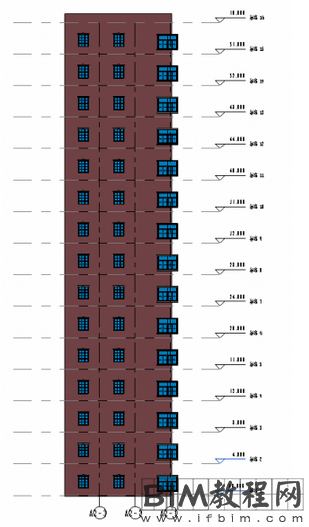

立面图1-a

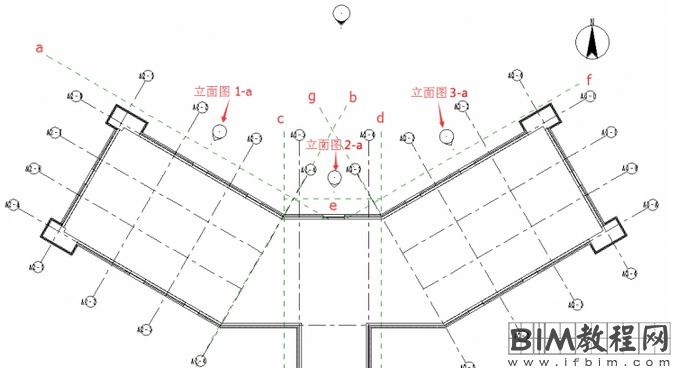

8）使用同样的方法生成中间部分的立面图2-a和右半部分的立面图3-a。

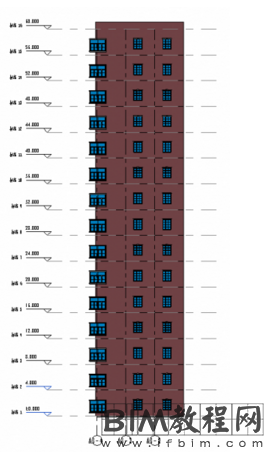

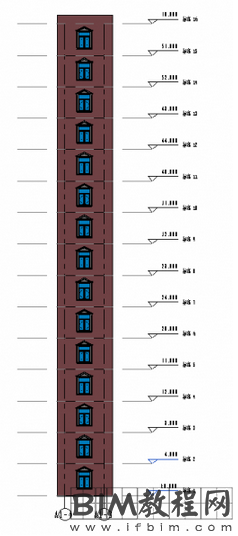

立面图2-a

立面图3-a

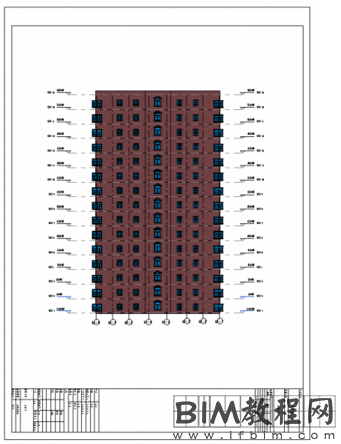

9)将三个立面图放到同一张图纸里，就生成了最终的立面展开图。（立面图2-a的标高要全部隐藏，立面图3-a的标高只显示左边的标头。）

立面展开图
