当在制作一些详图时会出现填充区域的填充样式或是在使用材质截面填充时，填充样式不够使用的情况。

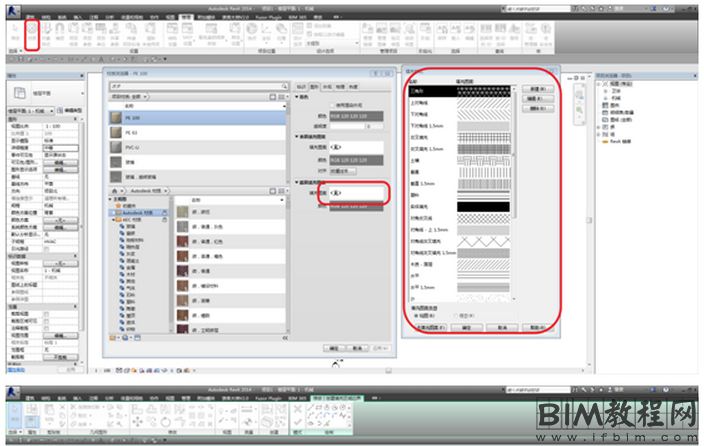

又或是比例大小不合适，却又无法改变它的比例大小使得填充样式符合我们的所需，如下图

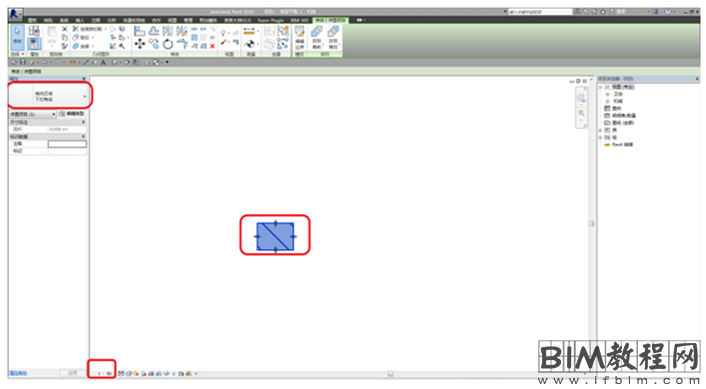

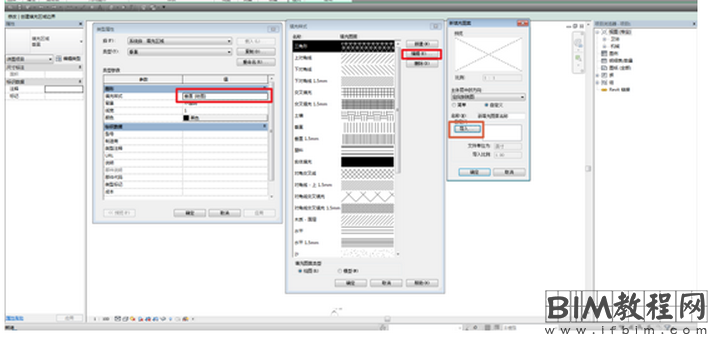

这时候就可以通过载入PAT文件来增加revit软件中的填充样式图案，通过上面第一张或是第二张图的操作方法进入：新建——导入。

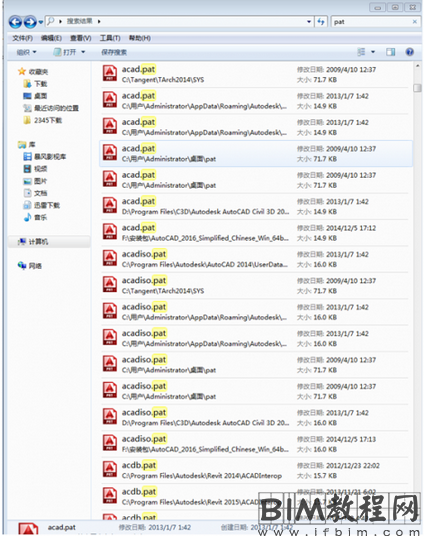

然后先切换到桌面通过系统和键盘的“F3”搜索功能来找到文件类型为PAT的文件，
如果你使用的电脑安装了许多绘图软件，这样你可以使用很多软件自带的PAT文件。
如果只是安装了Revit，也可以搜索出revit中自带的PAT文件。
如果依然没有想要的类型，可以通过PS软件绘制出PAT图片

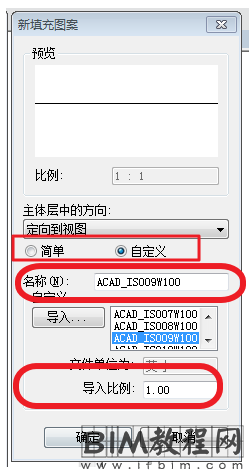

设置需要的比例，也就是调整详图的密度。也可以给一个容易记忆的ID。

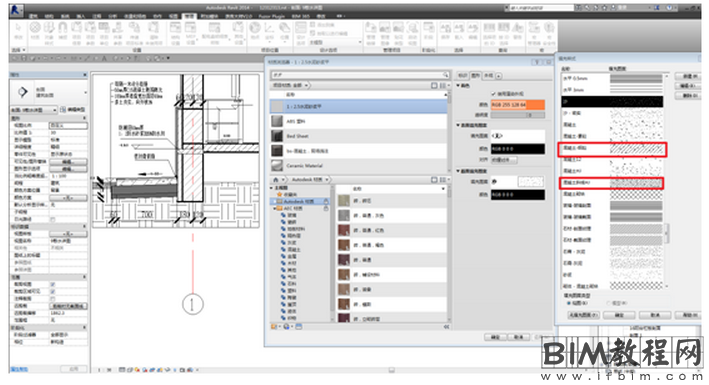

最后就可以绘制出自己需要的填充样式了，从下图中很容易看出“混凝土斜线HJ”是我自己导入的，并且与“混凝土-素砼”的密集度差距很大。
如果你没有PAT文件，我也上传了些，敬请下载
