如何在Revit中生成树状图形

1.新建公制体量，设置立面为工作平面，放置三个参照点，并对下面的点进行等分。

2. 在复制两个参照平面，同样放置三个参照点。

3. 分别使用样条曲线进行连接，如图所示。

4.选择三个样条曲线并生成形状，对形状分割表面，如图所示。

5.选中分割后的表面将节点打开。

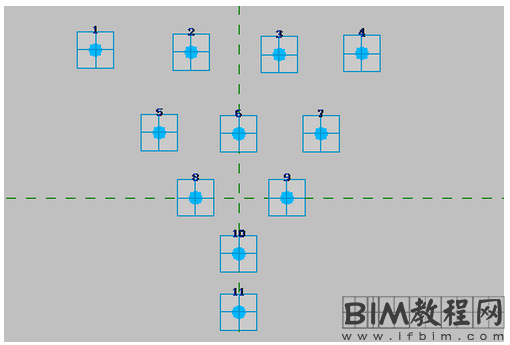

6.新建自适应公制常规模型，放置11个点并自适应，如图所示。

7.设置1点的水平面为工作平面，使用参照线下的样条曲线进行连接，一共是五条线，如图所示。

8.在线上放置点，并设置点的垂直方向为工作平面，创建放样形状，如图所示。

9.载入到公制体量中，按照参照点的顺序进行放置，如图所示。

关于无法创建幕墙嵌板的解决方法

在无法支撑小嵌板或竖梃的布局中创建玻璃斜窗或幕墙图元时，可能会出现此错误。

错误：无法创建幕墙嵌板。 面板或竖梃可能太小。

问题：嵌板上的水平和垂直幕墙网格没有恰好在某点相交，从而在主嵌板内产生小的三角形嵌板。 因为三角形面板太小，无法精确地重新生成该三角形面板。 当放置幕墙网格时或者移动幕墙网格导致显示小三角形面板时，可能会导致此错误。 此外，如果创建了垂直网格，然后放置的水平栅格没有捕捉到垂直网格，也可能显示三角形。

解决方案：取消网格的放置和/或移动。 在玻璃斜窗中分割嵌板时，最好是先放置水平的幕墙网格，然后将垂直网格捕捉到水平网格上。
