如何在Revit中实现框架结构柱的平方标注

       关于如何在Revit中实现框架结构柱的平方标注，在经过添加共享参数、新建常规注释族、定制柱构件、添加项目参数、标记平法以及较繁琐的文字库处理等内容，达到如下所示结果

过程中涉及如下所示编辑

具体步骤及文字库问题解决方法如下：

1.创建共享参数

2.新建组

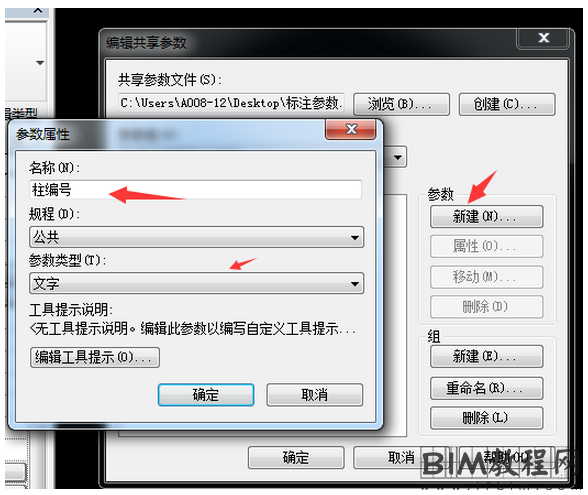

3.新建参数

同理创建柱截面高度、柱截面宽度、砼强度等级、角筋或所有纵筋类型、角筋或所有纵筋根数、箍筋类型及间距的共享参数

4.新建一个常规注释族，创建注释文件

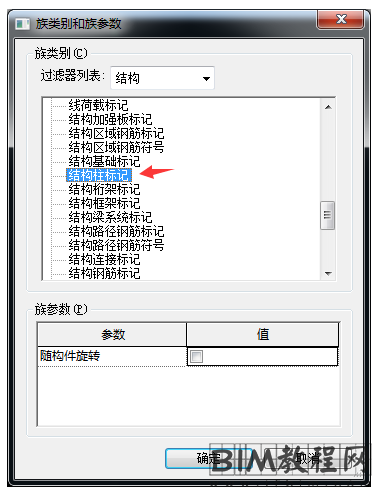

5.添加“结构族标记”族类型和族参数

6.添加标签

7.按照标注要求，进行标注断开

并保存文件

9.将定制好的柱载入上述标记族参数。

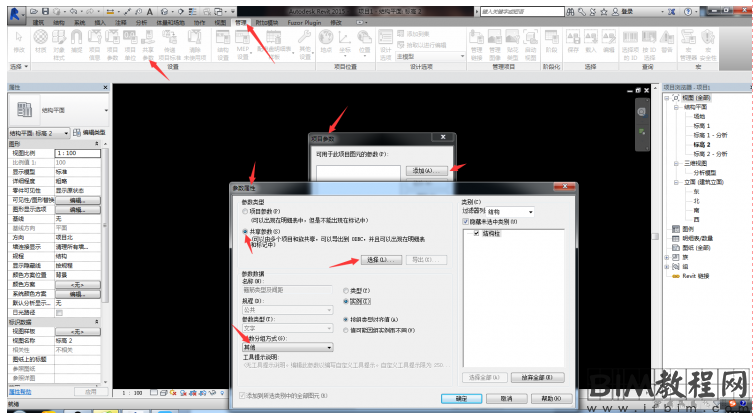

10.在项目文件中新建一个项目参数

11.标记平法标注

再次编辑标签引线及文字排布达到下图所示结果

关于文字库的解决方法：

方法一：

1.搜索Revit.ttf文件

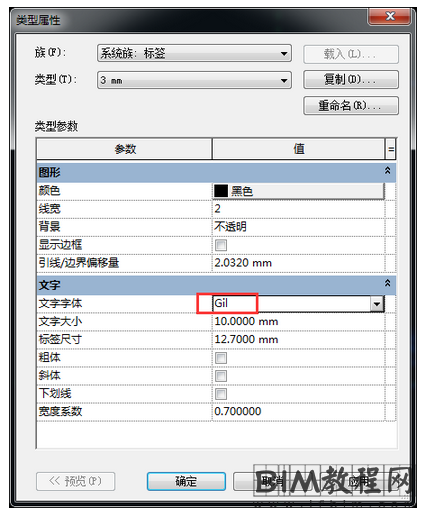

2.在标记族文字类型属性中更改文字字体

再次将标记族载入到项目，完成操作

方法二：

1.在电脑中添加SJQY字体

2.打开Word,在插入符号中更改字体，可选择钢筋的级别代号

3.将所需要的工具级别符号复制到Revit属性栏相关参数中，完成操作。
