如何在Revit中制作爆炸图

如何在Revit中制作爆炸图

在方案阶段中，Revit可以制作模型的构件爆炸图，用于方案文本的分析图等使用，如图所示。

在Revit中可以使用位移集这个命令，来制作爆炸图。

关于爆炸图的制作及位移集的使用方法如下：

对于位移集：

1.可进行构建添加

2.可对构建进行重新设置

重设完成

例如在分别选择、添加好幕墙、屋顶、和墙位移集后，将其进行移位，可得下图所示结果

1.通过路径工具,可创建位移路径(显示的虚线表示该位移集图元与其原始模型位置之间的连接)

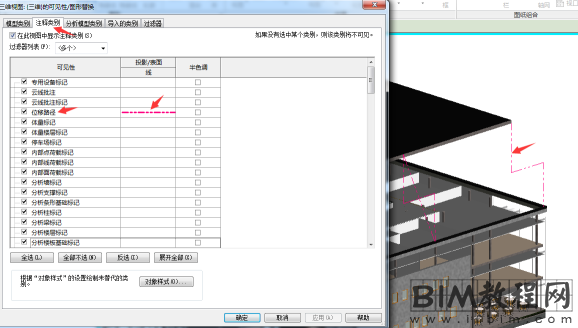

选择位移路径，可对其线样式进行更改

提示：

1.创建位移集时，先位移一个图元，然后使用“编辑”和“添加到位移”来添加其他图元。相比使用Tab键来找到并将图元添加到位移集，此方法更为简单可用。

若要从子集的图元中创建位移集，按Tab键直到要复制的图元处于选中状态，然后单击以选择它。然后，单击（位移图元）工具。

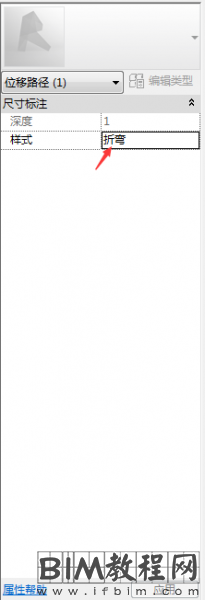

2.路径样式可以为“直线”（默认）或“折弯”。还可以对其进行修改以更改其颜色、线宽和线样式。
