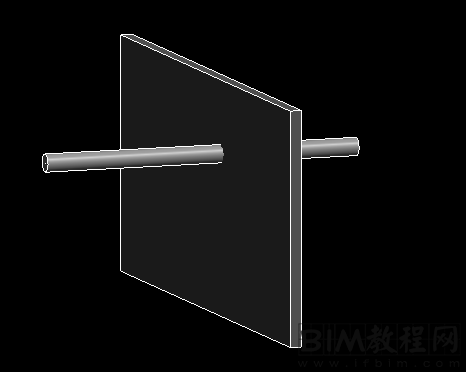

1.在Revit中绘制一道墙体，并绘制一段管道，管道与墙体是碰撞的，如下图所示。保存项目文件为“碰撞检查”。
2.在Navisworks中将此文件进行附加，注意此处需要附加的类型为rvt文件，而不是nwc文件。
3.在Navisworks做管道与墙体的碰撞检查，会检查出如图所示的碰撞。

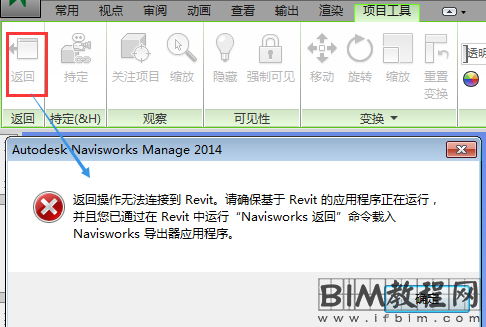

4.那么此时如果想要返回到Revit中解决此问题，在Navisworks中选择墙体或者管道，在项目工具中单击“返回”按钮。会弹出如下对话框。
注意：此时必须保证Revit碰撞检查文件是处于打开的状态，并且Navisworks SwitchBack 是打开的状态。
在次在Navisworks中单击“返回”按钮。此时下方的Revit图标会高亮显示。
5.打开Revit，此时Revit处于Navisworks SwitchBack的对话框，需要切换到“三维”或者“立面”视图，在管道与墙体相交的位置对墙体进行开洞，如下图所示。再次保存该文件。
6.切换到Navisworks，单击常用选项卡下的“刷新”按钮，再次运行碰撞检查。会显示碰撞以解决。
