如何在Revit中控制结构柱在不同显示方式下的截面填充

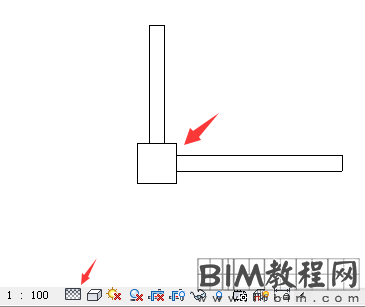

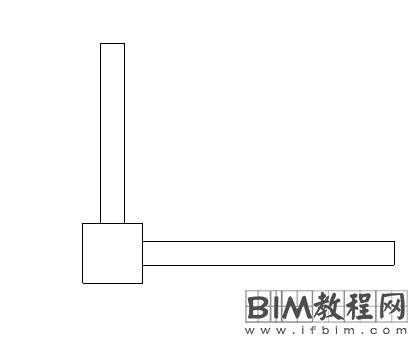

精细模式下显示情况：

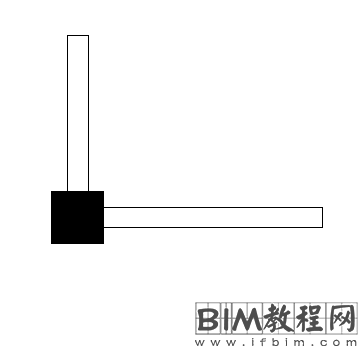

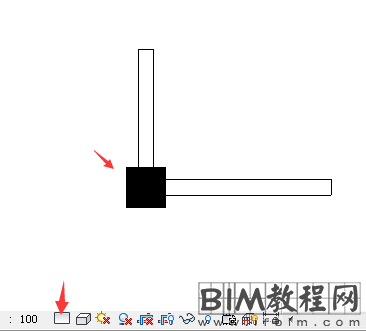

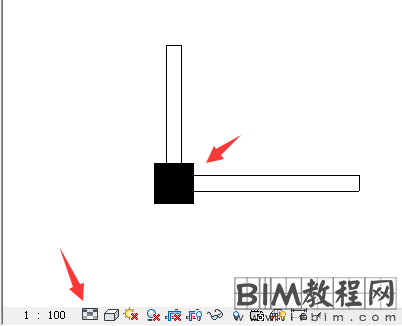

粗略、中等模式下显示情况

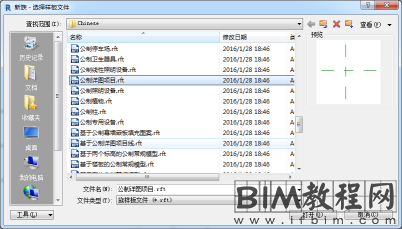

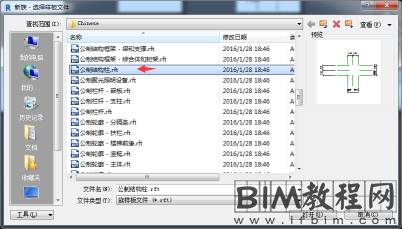

1.创建结构柱族（材质、尺寸）

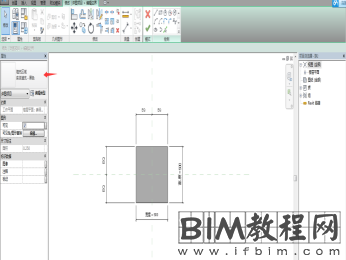

2.创建二维详图构建族
（填充区域、材质、尺寸）

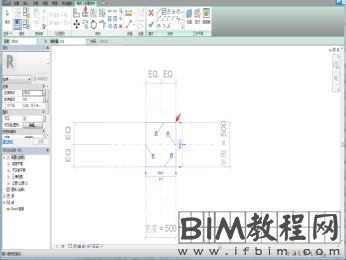

3.嵌套二维详图构建族，使其参数与结构柱族相关联

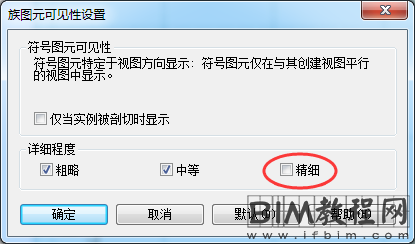

4.二维详图构建族的可见性设置
5.载入到项目中进行测试

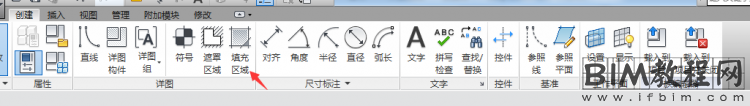

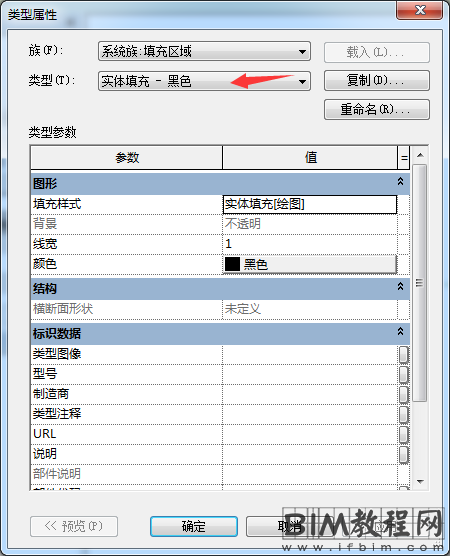

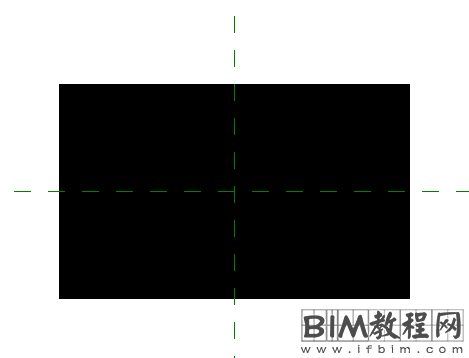

关于“填充区域”：
“填充区域”工具可使用边界线样式和填充样式在闭合边界内创建视图专有的二维图形。 此工具可用于在详图视图中定义填充区域或将填充区域添加到注释族中。
填充区域平行于视图的草图平面。
填充区域包含填充样式。 填充样式有两种类型：绘图或模型。 绘图填充样式取决于视图比例。 模型填充样式取决于建筑模型中的实际尺寸标注。
填充区域的表现会因显示设置的不同而在绘图视图中有所变化。
