有时根据需要，我们要为同一类型的门设置不同类型的拉手。

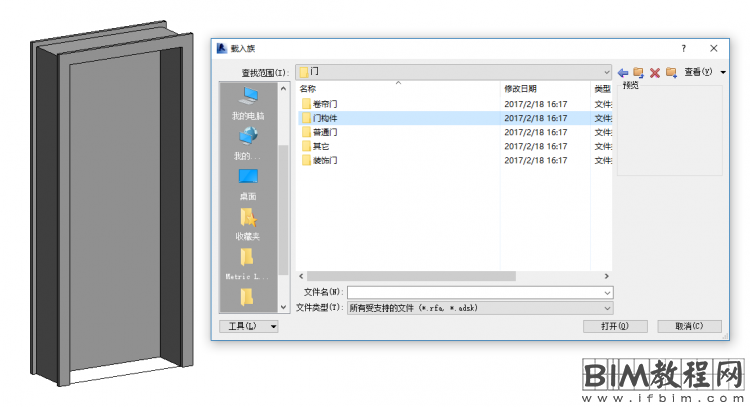

1.创建好门族主体之后，载入一个拉手族，并将拉手族放置到正确的位置。

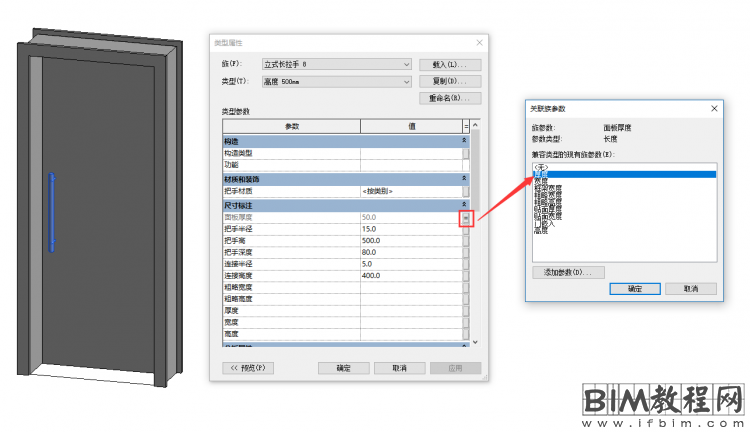

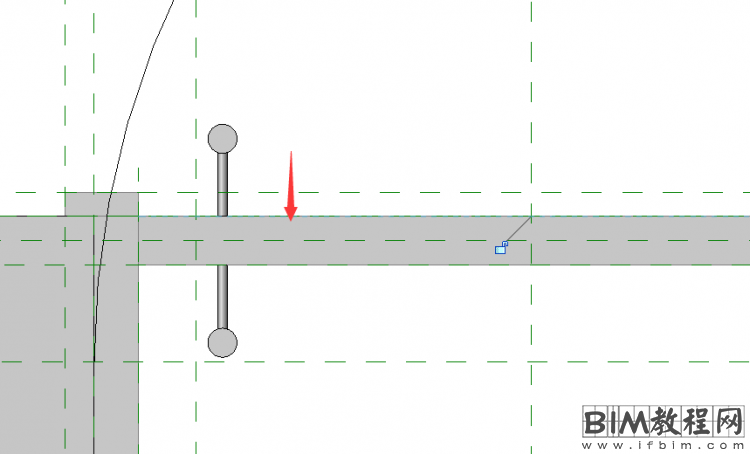

2.将拉手间距与门扇厚度进行关联，并在平面视图中将拉手对齐锁定门扇上。

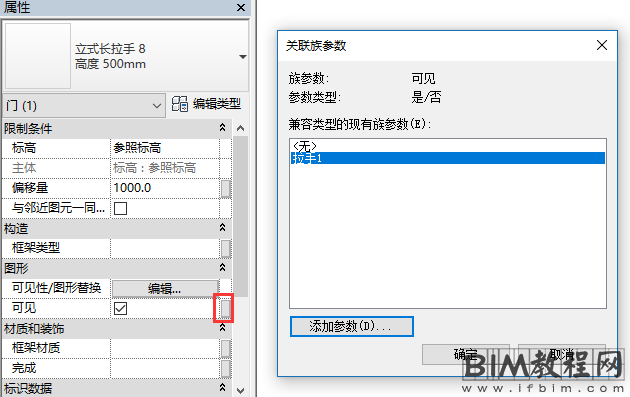

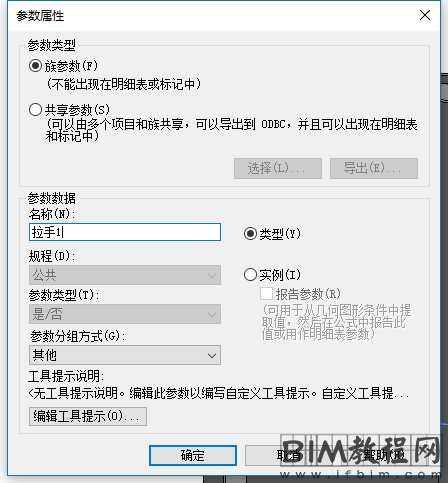

3.选中拉手，单击属性面板“图形”分组下“可见”后面的小方块按钮，并添加一个名为“拉手1”的类型参数，分组方式为“其他”。

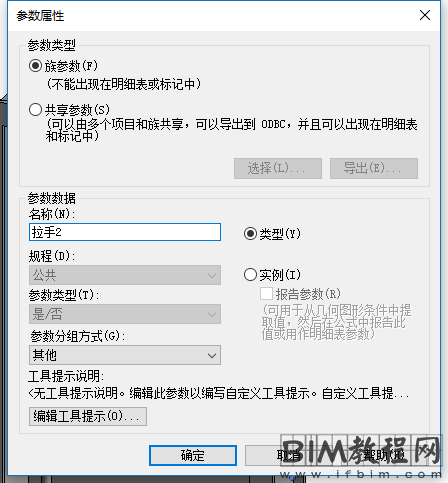

4.用同样的方式，再次载入一个拉手族，放置关联族参数之后，并为其添加一个名为“拉手2”的类型参数。

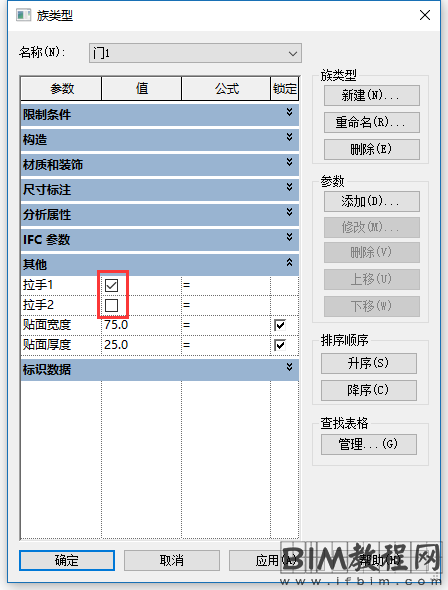

5.打开族类型，新建一个族类型命名为“门1”，将拉手2取消勾选。

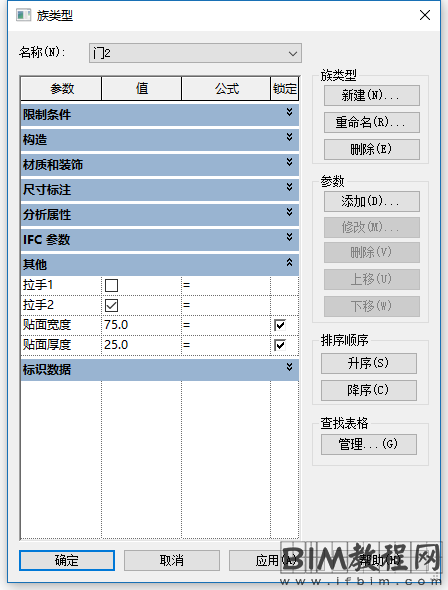

6.再新建一个族类型命名为“门2”，将拉手1取消勾选。

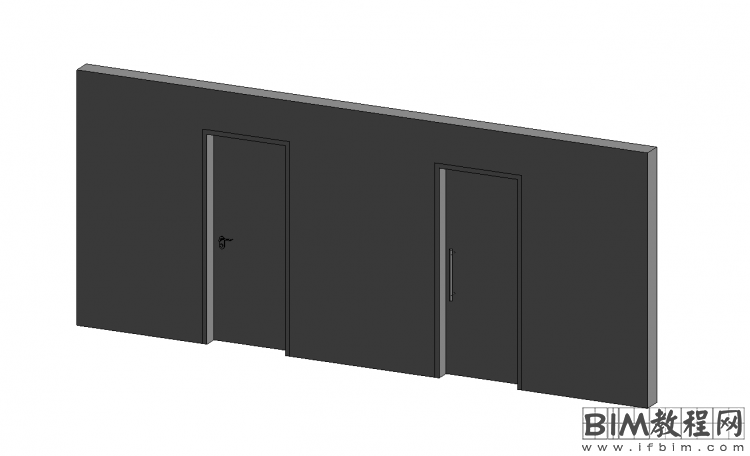

7.新建一个项目，将新建的门族载入并放置到墙上，我们可以在类型选择器下切换我们创建的两种不同类型的门。
