Revit根据管径选用不同的管材与连接方式

在管道设计中，某个管路可能会采用多于一种的管材和连接方式。例如，喷淋系统，小管径可以采用镀锌钢管，大管径可以采用无缝钢管或焊接钢管，小管径可以采用丝扣连接，大管径可以采用法兰连接或者卡箍连接。

我们可以使用“布管系统配置”功能，为一种管道类型配置多种直管段和管件，并为每种直管段和每种类型的管件设置其适应范围。

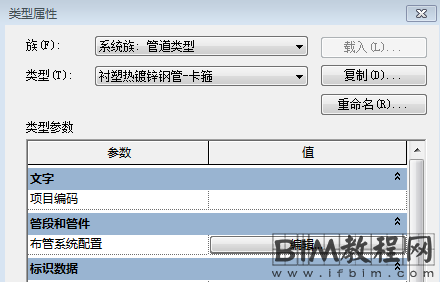

1.创建或者选择一种需要修改的管道类型，点击“属性”栏中的“编辑类型”命令，打开“类型属性”对话框点击“编辑”。

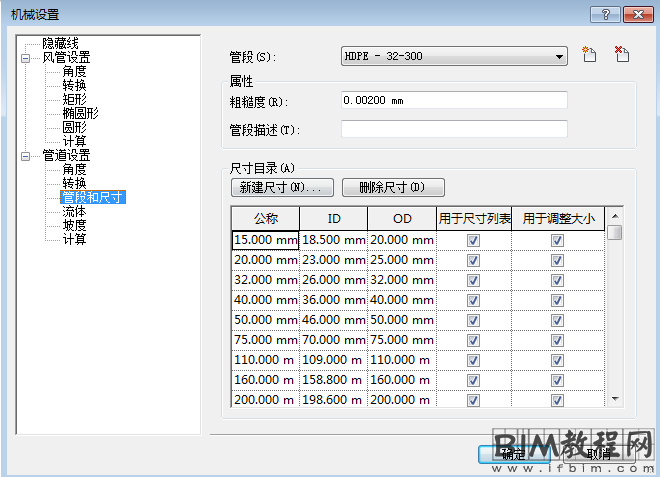

2.如果希望查看编辑管段的详细设置，可以点击“管段和尺寸”命令进行设置。

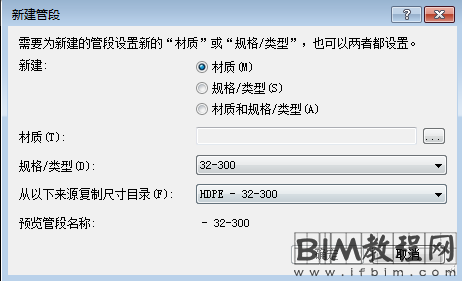

3.如果需要添加新的管段，可以点击右侧新建管段图标。在“新建管段”对话框中，可以为新管段选择材质、规格/类型、尺寸目录。

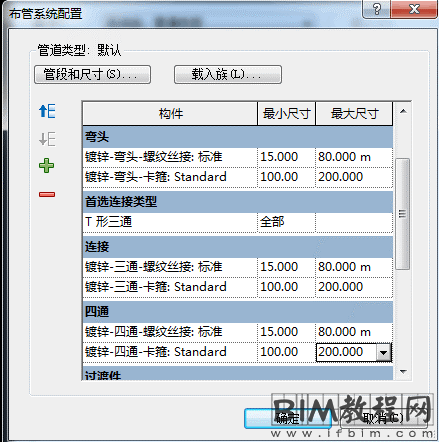

4.载入需要使用的族，可以在布管系统配置对话框中直接找到“载入族”的命令。然后依次配置各种管件的族，设置其最小尺寸和最大尺寸点击“确定”即可完成。系统会自动按设置选用不同类型的管段和管件。

注意：

1：如果需要绘制的管道尺寸在多管段的尺寸范围之内，系统会选择第一个符合尺寸要求的管道。我们可以使用“向上移动行”和“向下移动行”命令调整管道的顺序。

2：对于过度件而言，由于其两端尺寸不同，在设置时需要保证常用的过度件两端的尺寸在最小尺寸和最大尺寸之间，否则会绘制失败。
