有时我们会根据特殊需要，在明细表中插入图像。

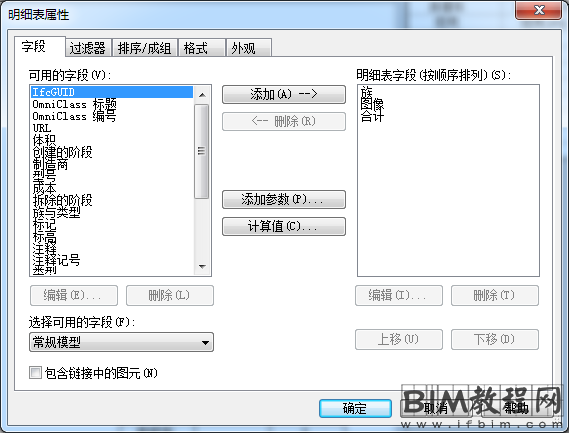

1.创建明细表，添加“图像”和其他需要的字段。

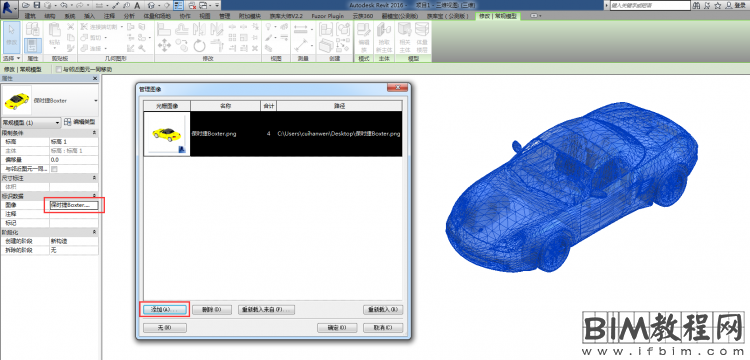

2.选择项目中我们需要插入图片的构件，在属性面板下“标识数据”分组下的“图像”实例属性里，为构件添加图像。
3.但是明细表只显示我们添加图像的文件名，无法显示我们插入的图像。

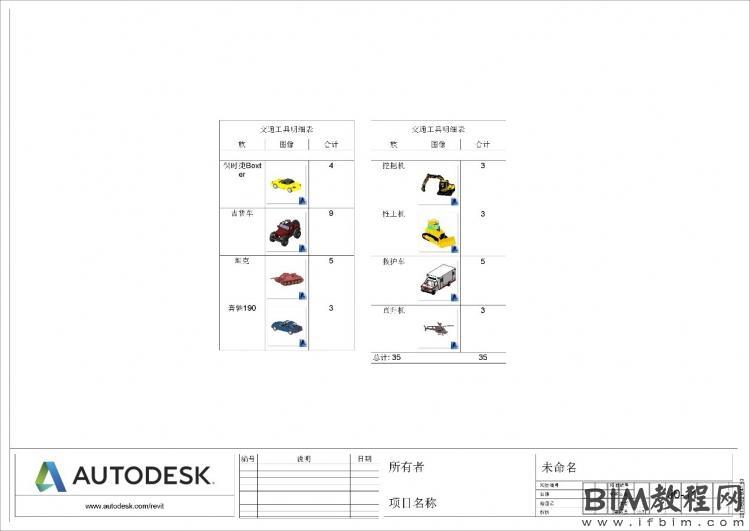

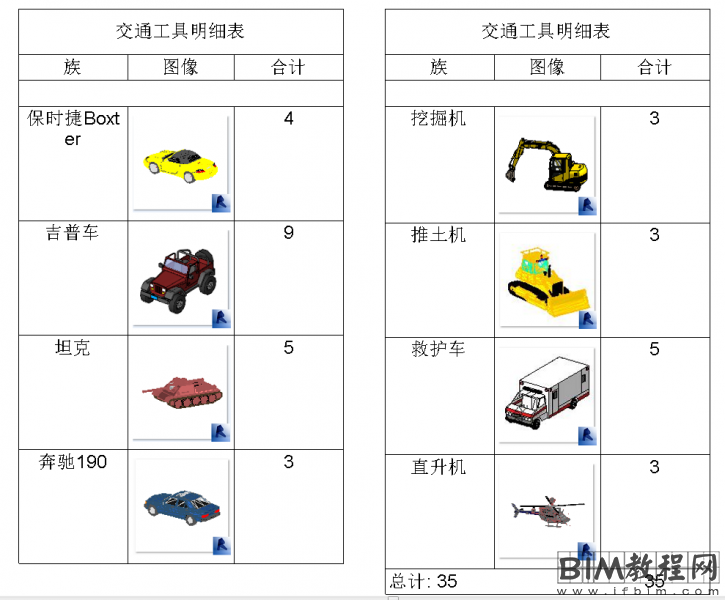

4.此时我们需要把明细表插入到新建的图纸当中才能看到插入的图像。
“图像”或“类型图像”的区别：

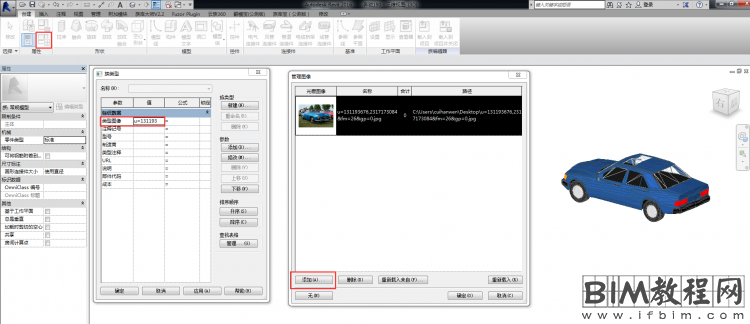

“图像”是相当于族的实例属性，而“类型图像”相当于族的类型属性，我们可以在族编辑模式当中为族添加图像。
