绘制在revit中绘制环形坡道的办法

在revit项目环境中绘制螺旋坡道是一个比较麻烦的事情，，那么如何绘制呢？

以下提供两个方法：

一.使用内建模型命令创建

1.使用“建筑”选项卡中构件面板内，内建模型命令，如图示。

2.选择族类型为“常规模型”并将其命名为“螺旋坡道”，如图所示

3.选择“创建”选项卡下形状面板中，放样融合命令，如图所示。

4.选择绘制路径选项，并创建放样路径为半圆，如图所示，完成后点击对勾完成命令。

5.在对应立面视图中编辑轮廓，轮廓1和轮廓2分别绘制两个一样的长宽的图形，但高度分别位于标高1和标高2，如图所示。

6.完成后点击对勾两次完成命令，结果如图示。

7.转回平面视图，选中坡道将其镜像并移动为如图所示。

8.选择创建成的坡道，在立面中向上阵列，完成后如图所示。

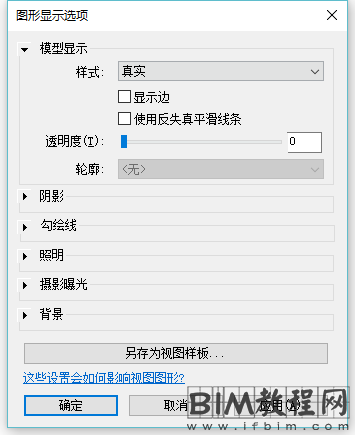

9.可以将图形显示选项中模型显示列表调整为如图所示。

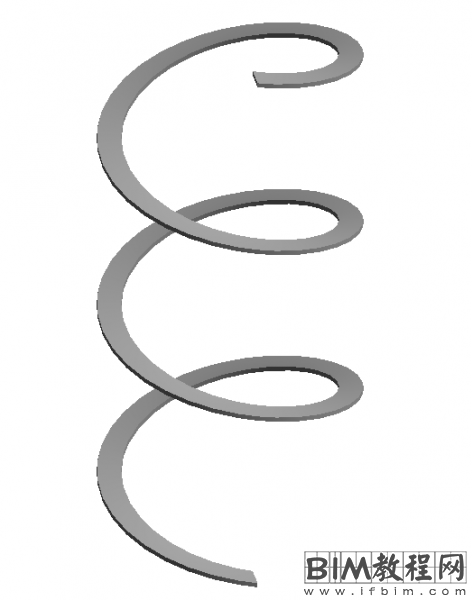

10.三维视图下如图所示

二.使用坡道命令

1.在“修改|创建坡道草图”选项卡下使用边界线和踢面线绘制如图所示。

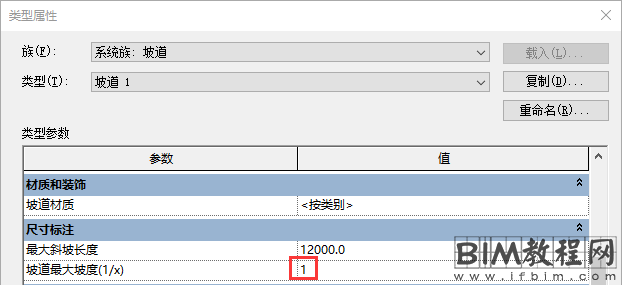

2.点击属性选项板内“编辑类型”按钮，选择编辑“坡道最大坡度”属性如图所示。

3.镜像坡道后，点击坡道箭头改变坡道两端上下方向，如图所示

4.选中坡道，选择“修改|坡道”选项卡下，剪贴板面板中“剪切到剪贴板”选项，如图所指示。

5.选择2.4.6.等偶数标高，如图所示

6.再选中一开始创建的坡道，复制到剪贴版中后选择粘贴到的标高为3.5等奇数标高，如图所示。

7.完成后调整图形选项如图所示。

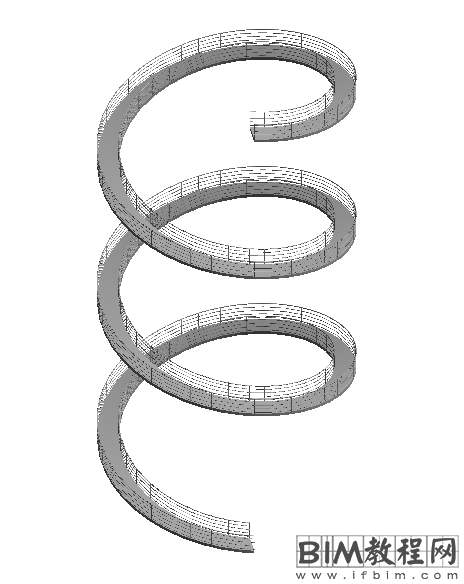

8.三维空间下，坡道如图所示。
