Revit中过滤器的设置（以机械样板为例）

        项目中时常需要为项目添加一些过滤器，下面介绍一下如何创建自己需要的过滤器。

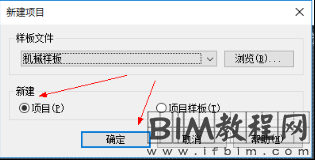

        1.首先打开revit，在项目选项卡下，点击新建，在样板文件下拉列表中选择机械样板点击，在下面新建选项卡下选择项目，点击确定。如图：

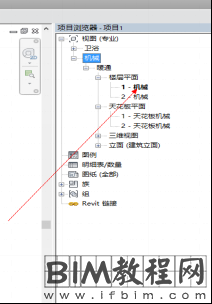

        2.在打开的机械样板项目中，在项目浏览器中依次点击：视图--机械--暖通--楼层平面--1-机械。如图：

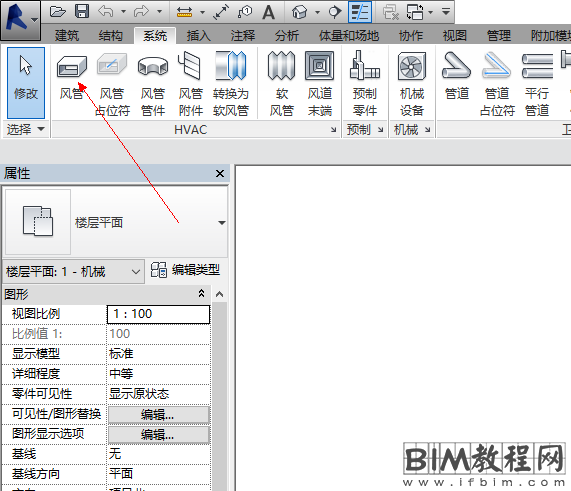

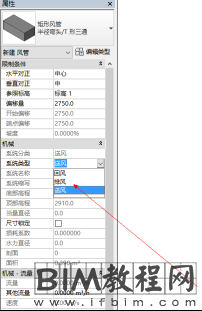

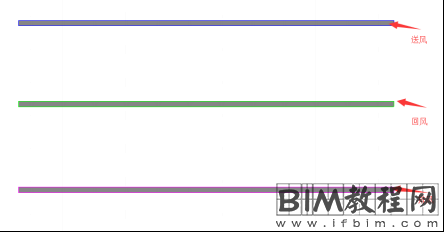

        3.在“系统”选项卡下，选择“风管”命令，然后在“属性”菜单下的“机械”选项卡下，分别点击“系统类型”里的“送风”、“回风“”、“排风”，绘制三段风管。如图：

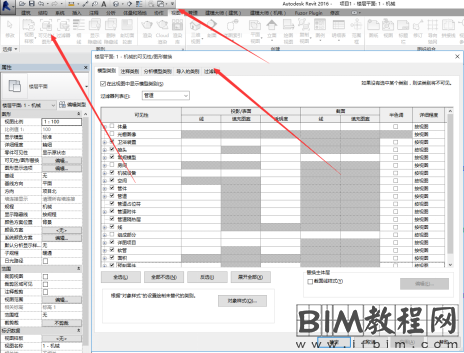

        4.然后在视图选项中点击“可见性/图形”命令（或使用‘vv’快捷键），打开“可见性/图形”对话框。点击过滤器。如图：

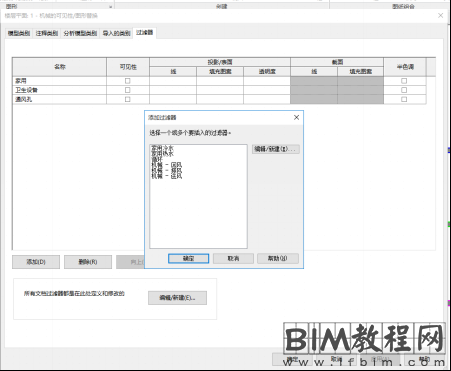

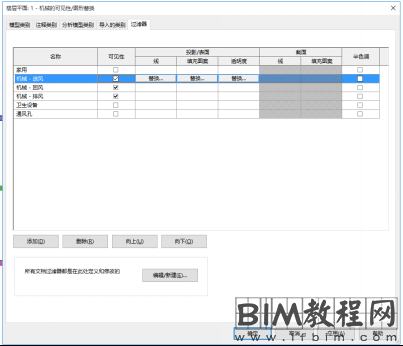

        5.在“过滤器”选项下，点击“添加”，分别点击“机械-送风”、“机械-回风”、“机械-排风”，点击确定。然后根据需要点击“可见性”选项下方框内的对勾，确定即可。这样就可以根据需要，暂时过滤掉相同系统类型的图元。如图所示：

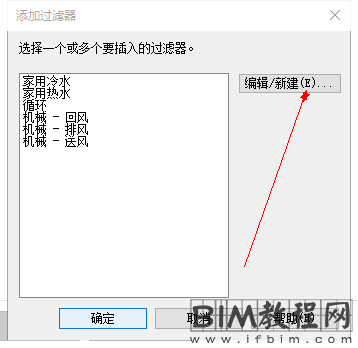

        6.如果在“添加过滤器”里找不到相应的系统类型，我们还可以通过旁边的“编辑/新建（E）”选项在过滤器中编辑/新建系统类型。如图：

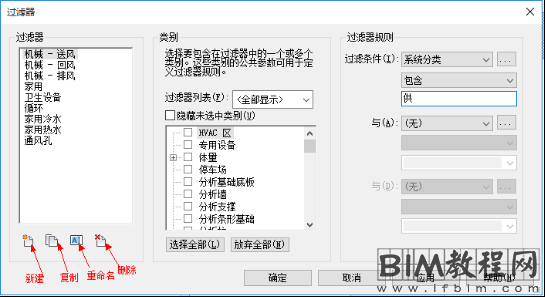

        7.点击“编辑/新建（E）”按钮，打开过滤器选项卡，选择新建图标点击，新建一个过滤器名称，确定。

        8.然后根据需要选择想要隐藏的类别与过滤条件，这样就可以新建一个过滤器了。
