Revit如何制作立杆与横杆一体化的参数化安全防护栏杆族

原理：利用基于面的族将面绑定到模型线，再将模型线之间的角度参数化；通过设置工作平面来绑定拉伸对象到指定模型平面，实现参数传递。

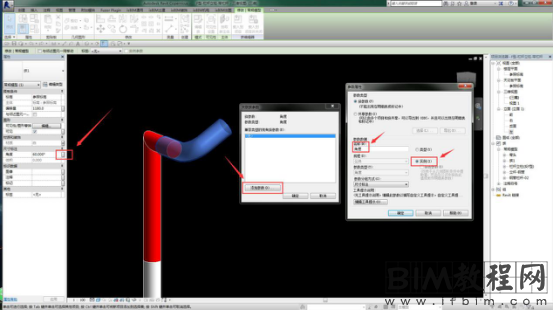

效果如图：

1. 用常规族为模板，建立弯头部件族。

2. 用基于面的系统族，建立一个新族，将第一步制作的弯头部件族，载入进来，调整好位置；

3. 新建一个常规族，在左视图下绘制两条模型线，角度为60度（可变），标注角度，并给角度添加实例参数；

4. 完成第三步后，载入第二步创建的族，调整好位置，选中弯头部件，编辑工作平面，拾取一个平面，拾取到模型线上与角度标注垂直的这个面；

5. 新建常规族，创建立杆部件，载入第四步完成的族，调整好弯头部件的位置，选中弯头部件，给角度添加实例参数。

6. 创建立杆部件，设置工作平面，在后视图下拾取一个工作平面，拾取到弯头部件外圆，创建同心圆拉伸，拉伸终点设为1000（可变），并为将拉伸终点设置实例参数，立杆可根据不同材质分别创建，方法同于拉伸第一个立杆，每次选择拾取到上一个同心圆即可；

7. 调试一下参数，看长度与角度是否可变。

意义：为了应对施工现场安全防护工作的规划，需要做临边防护和楼梯防护示意时，可提前在revit里做好参数化的族，便于应对不同高程的防护布置，提高工作效率。
