在Revit中如何直接在风管上开洞焊接支管与风口

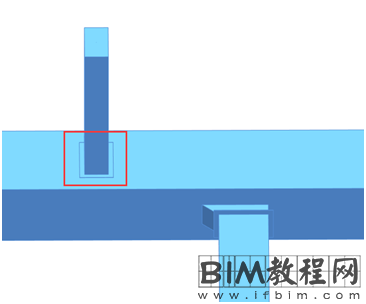

      按照施工要求，有时支风管需要直接焊接到主风管上，而不需要任何管件。默认设置下，支风管需要通过接头与主风管连接，一些情况中，设计师也希望风口可以直接安装在风管上，而不是在支管末端。对此，我们可以通过编辑风管接头、模拟焊接效果、减小接口长度等方式保证风管系统正常连接，计算功能不受影响。

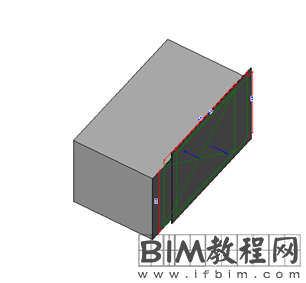

1、在项目文件中加载一个“矩形接头”，编辑族；

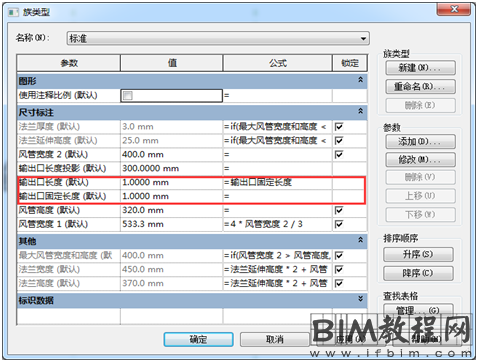

2、打开“族类型”对话框，找到“输出口固定长度”和“输出口长度”参数，将其设置为一个非常小的数值（例如：1mm）。点击“确定”，将修改后的族“载入到项目中”并覆盖现有版本；（如下图）

3、点击“风管”命令，选择需要使用的风管类型，点击“编辑类型”打开类型属框；

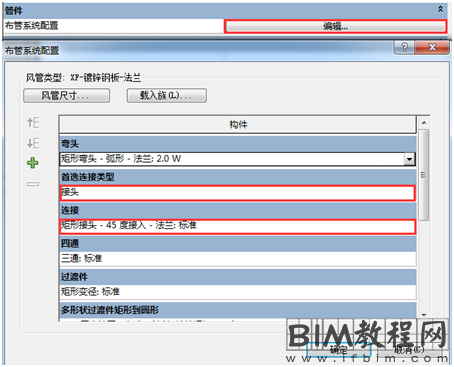

4、点击“布置系统配置”右侧的“编辑”按钮，在“布置系统配置”对话框中，确认“首选连接类型”选择的是“接头”然后将“连接”选择为在前面步骤中修改过的接头族文件，点击“确定”完成编辑；（如下图）

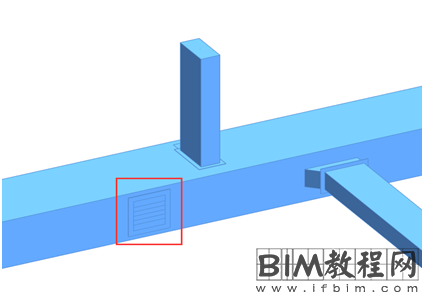

5、同理，风口也可以直接安装在风管上；（如下图）
