Revit机电管线出图，由于图纸比例的原因，管径DN50以下的管道一般以单线形式显示出图。并且一般不需要绘制弯头、三通等管件，因而管道转弯处往往用直角表示。而在Revit中使用默认样板文件绘制管道，弯头会使用弧线表示。下面讲述绘制单线管道加直角弯头的方法：
1、将视图的详细程度设置为“粗略”或者“中等”，如下图
2、上图可见，详细程度改为“粗略”后，水管弯头显示为弧形。打开“系统”面版下的“机械设置”

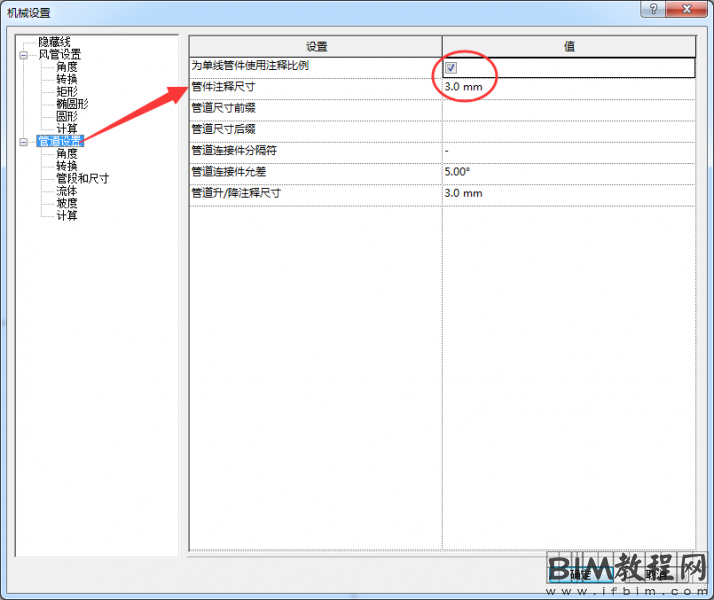

3、勾选“为单线管件使用注释比例”，修改“管件注释尺寸”为0.1mm。
修改后弯头处为直角，如下图所示：
