以一个简单的圆形套管构件族（如水套管、电气套管）创建为例，介绍一下创造含造型操纵柄的方法。

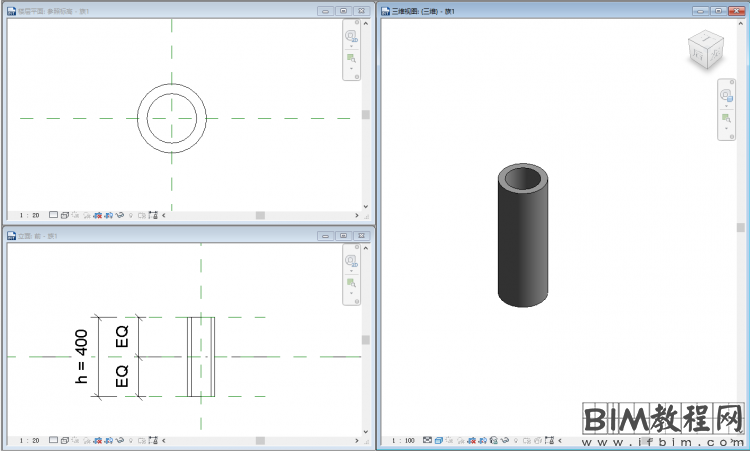

创建圆形套管构件，给定的参数如图所示，半径r1、r2，高度h等参数均为实例属性。

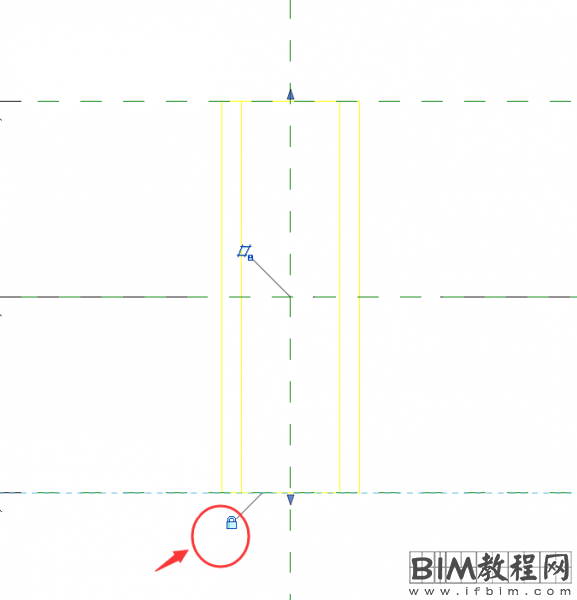

在前立面视图中，点击圆形套管中心线上蓝色**角形，拉伸上下两点各回到参照平面线上并出现一个小锁符号
，进行上下锁定。

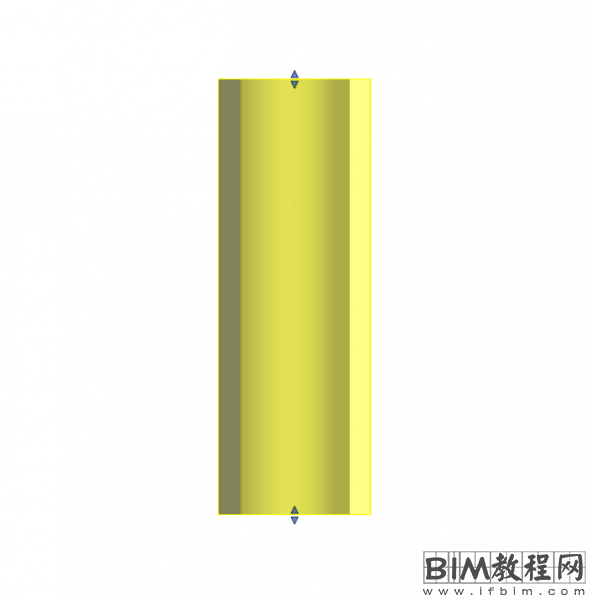

然后将这个圆形套管族件载入到项目中，在视图剖面显示下圆形套管族件，翻转视图后就可以看到这个套管具备上下两个造型控制柄了。
如果将以上参数属性均为类型属性，并且把这个套管族件载入到项目中，它是不含有造型控制柄的。
