当我们做一些模型时，客户要求除了四视图外，还要出一张所有零件zha开的报zha模型图，报炸的程度为可分辨出单独的零件。那么这些怎么做呢?

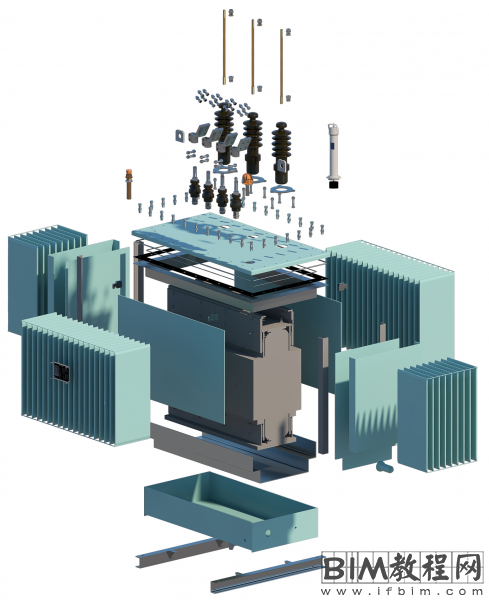

1、首先我们要根据对方要求及CAD图把每个零件先做出来，然后再把所有零件族放在一个项目中，根据图纸的装配关系，组合成最终的模型。下面我以变压器为例说明下。
2、选择要炸开的构件，如果是单独的直接在菜单栏里修改选顶卡下找到置换图元，这时出现XYZ三个坐标系，我们可以根据自己需要移动到合适位置，同时也可以给它添加对应的路径。
3、如果是多个的，那么要先把它创建成零件，这样相当于把模型族解组了，我们可以选择单个零件再根据位置关系把它们放在相应的路径上。
4、其他的按照这样依次来一一操作，最终模型像炸开一样，可以很直观是观察它的结构，位置关系等。
5、最后我们找个角度渲染一张效果图就可以了。
