revit中冷媒分歧管的连接方法

       分歧器，主要连接冷媒管到室内空调机上，采用加工优质紫铜管，在制冷线路中为一头输入，后面多条输出，使铜管内的制冷剂加速流通并达到制冷的效果。

       在绘制冷媒管中，一般从源头开始画起，为的是在后面多段线路中载入更多分歧器族件与管道顺利连接。

       但当后面放置分歧器族件的过程中，revit软件自带的工具“修剪/延伸为角（TR）”并不能将冷媒管管道与分歧器一头的管道自动连接,这时，软件绘图界面上会出现右下角的对话框：“正在从不正确的一侧绘制管段，以连接到所指示的位置”警告语。

       出现这种状况，用平常的修剪工具TR多次连接不上，该如何解决问题呢？下面我们来讲解一种解决办法。

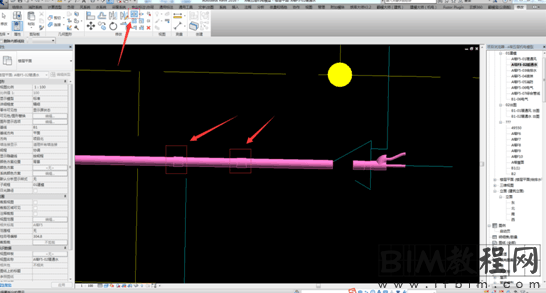

       （1）选择选项卡“修改”里面的工具：“拆分图元（SL）”，在分歧器族件一端的冷媒管管段中剪切一下两个点，如图所示。

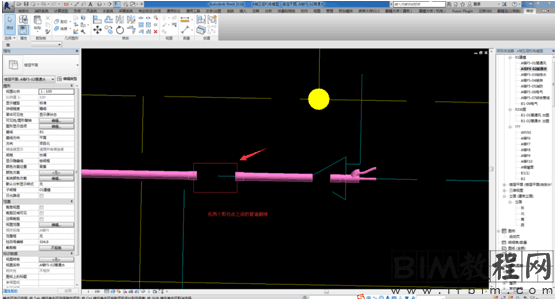

       （2）在冷媒管管线上删掉两个剪切点之间的管道，如图所示。

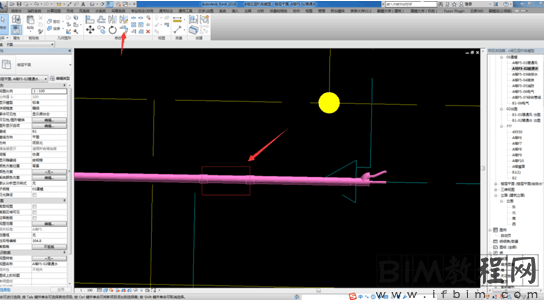

       （3）靠近分歧器族件的一段冷媒管，选择工具“对齐（AL）”与分歧器对齐，用“修剪/延伸（TR）”工具将两者自动连接，如图所示。

       （4）在分歧器族件另一端绘制两个分支管道，如图所示。

       （5）回到两个剪切点的冷媒管上，将两个剪切点绘制管段连接上，如图所示。

       （6）最后一个一个地删掉两个剪切点，保持一个完整的管段，如图所示。
