当需要做凉亭绘制屋顶的时候，屋顶的形状一般是根据绘制的路径来生成的，接下来介绍通过坡度箭头来绘制波浪式尖屋顶。

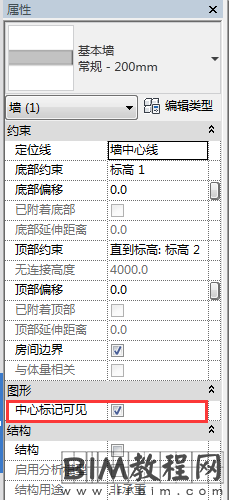

1.首先选择厚度为200mm的墙绘制半径为5000mm的圆形墙，选中绘制完成的墙，勾选属性面板中的“中心编辑可见”。然后选择400mm厚的屋顶，以同样的圆心绘制出圆形屋顶，呈草帽状，如图所示。
2.接下来介绍使用坡度箭头绘制波浪式尖屋顶的方法。双击刚才绘制的屋顶进行编辑屋顶。
3.使用绘图工具里坡度箭头的工具来绘制坡度，如图所示。

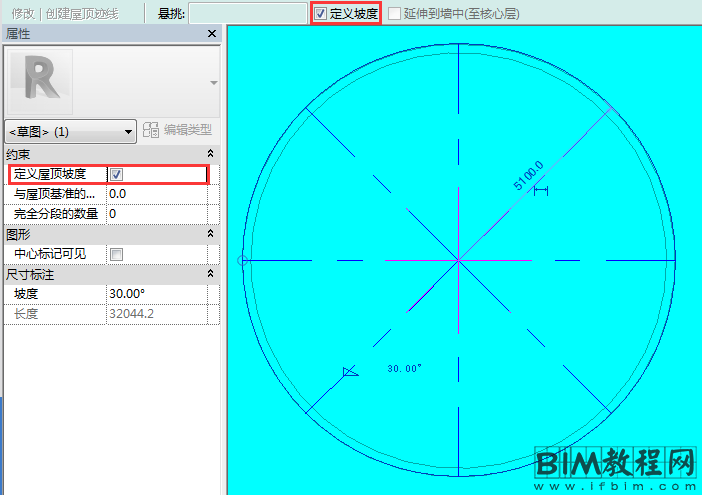

4.以屋顶草图边界为起点，相隔45°，从八个方向绘制坡度箭头，点击原来的边界线，取消勾选“属性”面板或者选项栏中的“定义坡度”（原因是绘制了新的坡度，会和原有的坡度发生冲突，所以要将原来的定义坡度取消），如图所示。
5.点击完成之后，如图所示，完成了波浪式尖屋顶。
