在Revit中调整管综的时候经常需要在剖面视图中进行操作，但是在原本的剖面设置中无法测量各种管道的顶和底高度，这样就降低了调整管道的效率，所以通过简单的设置达到测量各种管道高度的目的，有助于提高工作效率。
1.进入剖面视图，打开“可见性/图形替换”设置（快捷键：vv），如图所示。
2.选择管道、风管、桥架的下拉选项，并取消勾选管道、风管、桥架的升降选项，如图所示。

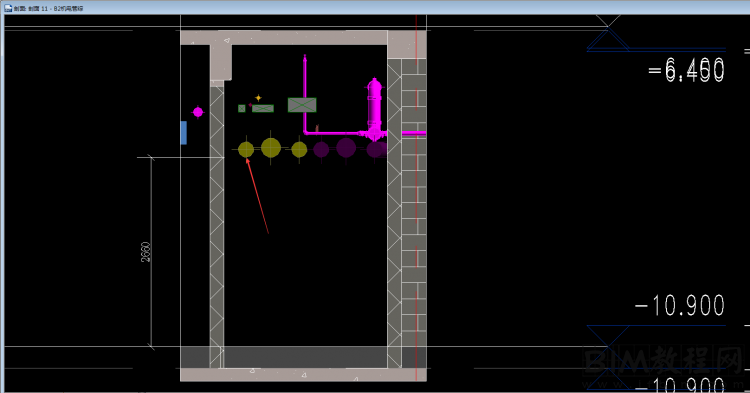

3.鼠标移到要测量的管道底或顶的位置，按下键盘的TAB键，将选择的点从管道中心点移至管道顶点或者底点，单击鼠标，在将鼠标移至地板边线，单击鼠标，即可测量管道顶或底距地面的高度。其他管道直接选取上下边线即可测量，如图所示。
意义：调整管综在剖面图中可以微调管道为了在模型中放置支吊架，而支吊架一般需要底平，这个时候就可以用上述的操作进行底平的操作。
