利用公制风管弯头样板创作风管弯头

       在做项目的过程中，在使用Revit自带的族不满足项目要求，很多时候，需要自己新建族。下面来讲解一下怎么创建一个新的风管弯头。

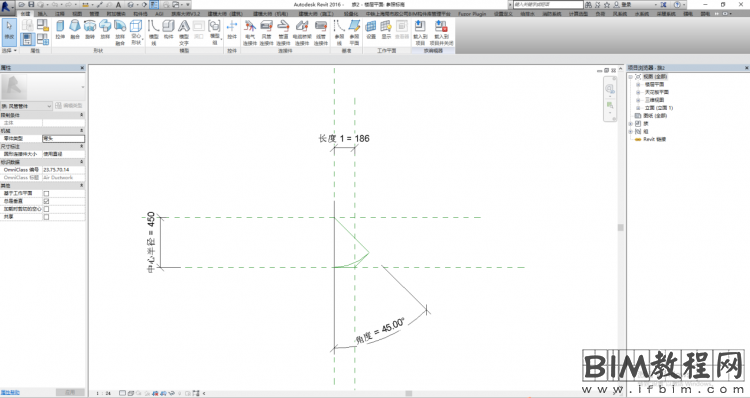

       1、打开revit软件，点击“新建”，弹出“新族-选择样板文件”对话框，选择“公制风管弯头”并打开，如图所示。

       2、单击“创建”面板，选择“放样”命令，点击“绘制路径”，选择“圆心-端点弧”，在绘图界面开始绘制路径，如图所示。

       3、以中心半径和长度交叉一点为端点画出圆形，并在45°角度的范围内绘制半圆形的路径，如图所示。

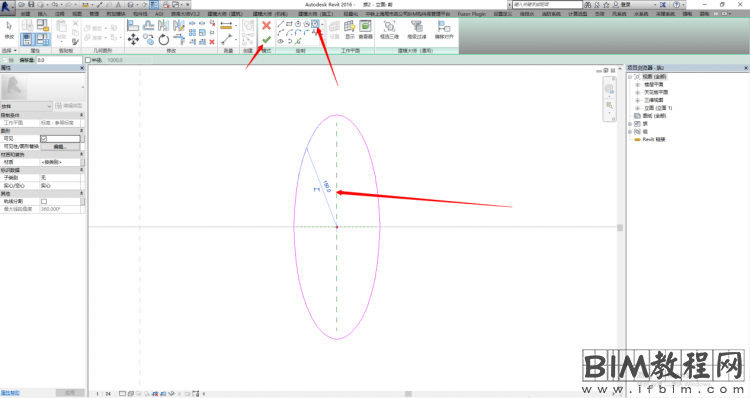

4、选择“编辑轮廓”，弹出“转到视图”对话框，选择视图“立面：前”并打开视图，点击“圆形”开始编辑半径为150mm的圆形，点击两次对号，完成编辑模式，如图所示。

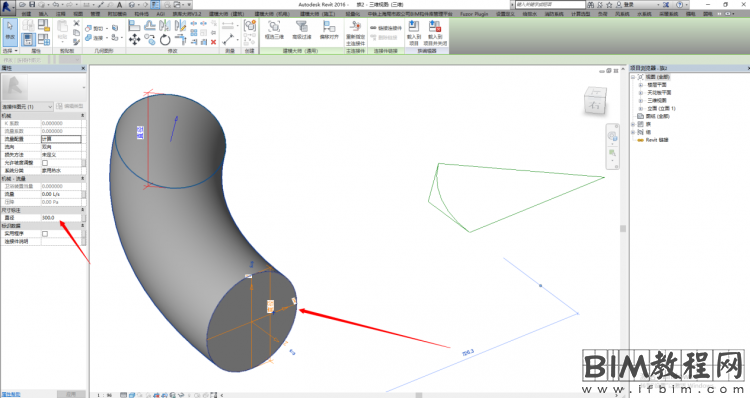

5、打开三维视图，单击“创建”面板，选择“风管连接件”，在圆形风管模型上设置尺寸标注为直径300mm，如图所示。

       6、由于公制风管弯头样板文件带有参数设置好了的族类型、族类别和族参数，就不用重复设置参数最后一个步骤了，可以把这个圆形风管弯头载入到项目进行测试，如图所示。

       7、根据公制风管弯头样板文件的优势，可以制作角度15-175的圆形风管弯头，根据上述步骤可以完成如下图在180°范围内的风管弯头，如图所示。

15°圆形风管弯头

60°圆形风管弯头

90°圆形风管弯头

135°圆形风管弯头

       8、再次根据上述步骤，可以制作出180°角度范围下的矩形风管弯头，如图所示。

45°矩形风管弯头

90°矩形风管弯头

       意义：通过学习本文内容，利用Revit自带样板创建适合自带族库中没有但适合项目实际需求的风管弯头。
