Revit中梁的属性调整

在做项目中，有的时候梁两端有一定的高差，或是旋转角，以及斜梁的连接和对齐、属性调整和方法。操作步骤如下：

梁的两端高差的调整有两种方法：

方法一、在属性中调整梁的起点和终点标高偏移；

方法二、通过板来调整。

下面来进行详细讲解：

方法一、起终点标高偏移设置。操作步骤如下：

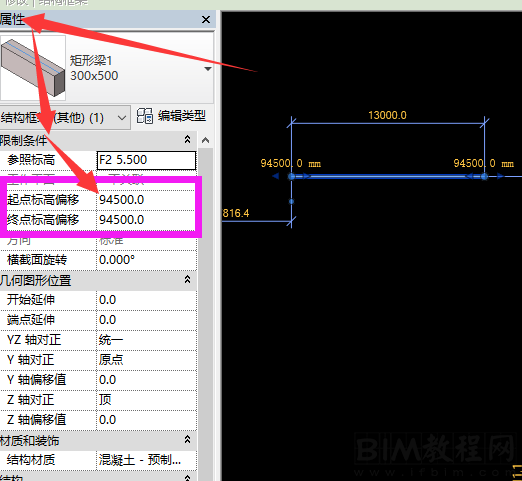

1、绘制一根梁，选择梁就会出现梁属性对话框，在属性对话框中有一个限制条件对话栏就可以设置梁的标高和起终标高以及截面旋转角度。梁的两端高差属性调整，通过起点和终点来调整，如图所示。

方法二、通过板来调整。操作步骤如下：

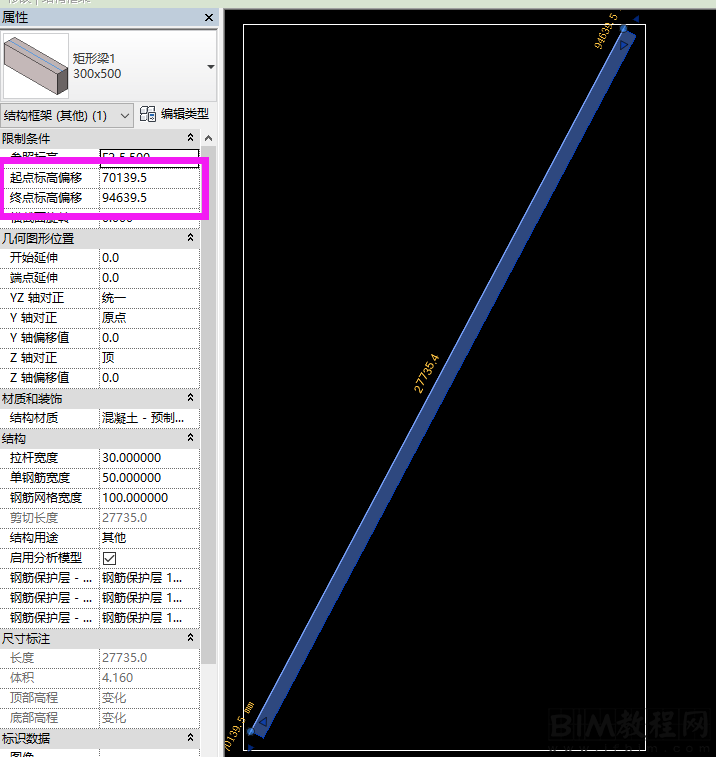

1、绘制一块斜板，也就是带坡度的板。在设置梁的两端起点、终点的标高偏移赋予一个值，在点击对齐命令以板为目标对齐梁，如图所示。

方法一在调整起点和终点的标高偏移值会出现一定的误差，通过方法二就会避免一定的误差。

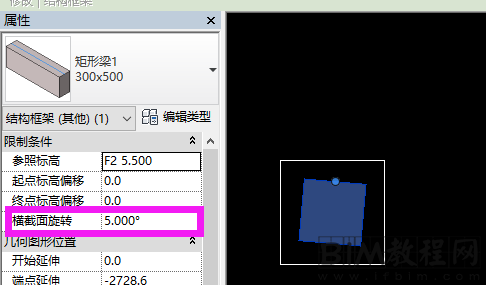

在项目中梁可能会出现截面有旋转角度或是需要旋转角度，这个就直接点选梁图元,弹出属性对话框，在限制条件有一个横截面旋转角度调整，如图所示。

斜梁的连接。点击修建/延伸为角（TR），在点击按钮连接或剪切命令，点选拉伸箭头拉伸连接，如图所示。

意义：通过学习上述文章，对梁的属性有了全面了解，可以在建模过程中正对不同的情况，对梁进行修改。
