Revit中图元可见性替换层次

       在建模的过程中，会遇到提示：“所创建的图元在视图中不可见。可能需要检查活动视图以及其参数、可见性设置以及所有平面区域及其设置。遇到这种问题的原因有以下几种情况：

       1、可见性的控制问题

       在视图可见性中，创建图元分为可见和不可见两种。图元的填充图案也分为显示状态下隐藏和不隐藏。如果看不到某种图元，直接把图元前面的对勾去掉即可，如图所示。

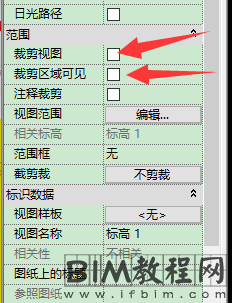

       2、图元出现在视图之外

       图元出现在视图之外这种情况，一般是由于在三维视图中打开了剖面框或者是平面视图中的裁剪视图。只需要把这个关闭，就可以显示所需要的图元了，如图所示。

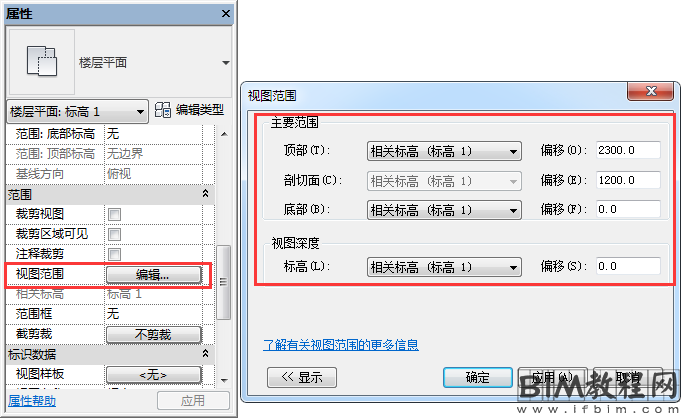

       3、视图范围

       在平面视图中，视图范围也是可以影响到图元的可见性，如果图元不在对应的视图范围之内，也会出现不可见的问题。需要调整视图范围来达到可见的目的，如图所示。

       4、过滤器或者工作集不可见

       在项目中采用了过滤器和工作集的话，过滤器中的的可见性同样是可以影响到视图中图元的可见。需要在过滤器或者工作集中对应位置进行设置。

       意义：通过学习上述文章，可以学习到，在项目中图元不可见时，可以考虑的设置，通过调整上述位置，来控制图元的可见与不可见。
