Revit中机电管线出图时尺寸标注的设置

       在完成建模后，通常会出二维平面图来进行指导施工。下面是标注中经常出现的问题简单的进行介绍（以风管标注为例）。

       1、风管标注尺寸后面带单位（mm）就会显得标注太长，会占用标注空间，影响美观，如图所示。

       此处为项目中的单位设置问题。打开项目中的项目单位命令，找到HVAC列表下的风管尺寸，打开格式对话框，把其中的单位符号改为无即可，如图所示。

       2、风管标注时，竖向标记的风管仍然会保持水平，不会随着标注主体方向的变化进行调整，如图所示。

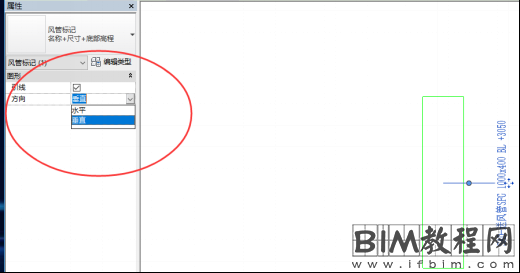

       选中标记，在“属性”中的方向由“水平”改为“垂直”，如图所示。

       3、标记高度时，有时候出现不想要前缀，如：BF+3050  或H-3050中的“BF”“H”“+”“-”等，如图所示。

       那么想要取消这些前缀，首先切换到族编辑界面，点击“底部高程”标签字样，在“属性”里的“图形”下拉列表的“标签”进行编辑,把“BL”删掉即可，如图所示。

       想要删掉“+”“-”，需要打开“底部高程”的单位格式命名，打开如图所示格式对话框，勾掉“正值显示“+”（0）”即可，如图所示。

       意义：通过学习上述文章，了解到，在出图过程中，通过对标记进行编辑，例如修改标记的单位、属性的修改，对标记族进行修改，都可以起到对标记进行调整的作用，达到出图美观的效果。
