使用Civil3D软件进行场地分析的优势

       场地分析是研究影响建筑物定位的主要因素、确定建筑物的空间方位、确定建筑物的外观、建立建筑物与周围景观的联 系过程。在规划阶段，场地的地貌、植被、气候条件都是影响设计决策的重要因素，因此需要通过场地分析来对景观规划、环境现状、施工配套及建成后交通流量等各种影响因素进行评价及分析。

       传统的场地分析存在诸如定量分析不足、主观因素过重、无法处 理大量数据信息等弊端，尤其是一些山坡地、河道低洼地， 通过BIM结合地理信息系统(Geographi Information System，简称（GIS)，对场地及拟建的建筑物空间数据进行建模，迅速得出令人信服的分析结果，帮助项目在规划阶段评估场地的使用条件和特点，从而做出新建项目最理想的场地规划、交通流线组织关系、建筑布局等关键决策。

       Civil3D可以有针对性地对场地平整、土方量计算、地形分析和调整测量数据、设计路线和纵横断面、创建或还原三维地形、生成道路模型、生成管线模型并对相应的工程土方量进行计算等。

       在Civil3D软件中，可以通过各种三维数据源构建三维地形曲面，并对等高线、高程分布、坡度、坡向、流域面积等空间表达进行分析；在进行曲面编辑时，可以同步更新体积、等高线、曲面分析等数据；在添加、删 除、编辑源数据时，整个三维地形曲面就会由Civil3D软件自动进行更新。土石方量的计算就是曲面与曲面的叠加，在对每一个高程点的Z值进行差值计算后， 再用三维几何计算模型进行精确地计算，但所依据不同的地形模型而采用不同的曲面构造方法。

       在Civil3D软件中，通过导入原始地形图来创建曲面，将原始高程点转换成三维地形。

导入原始地形图

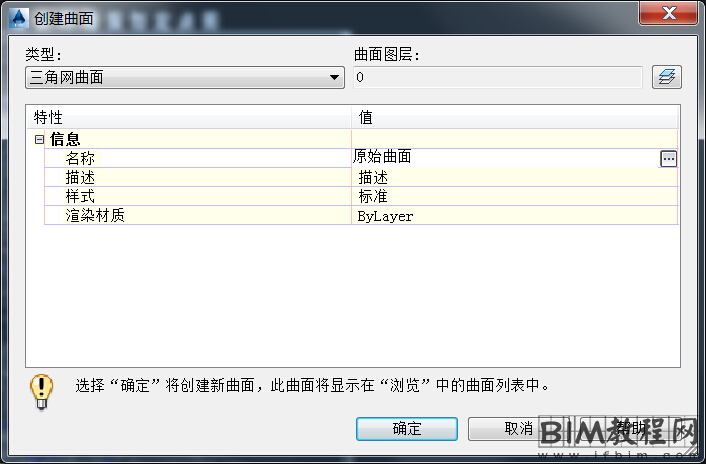

创建原始曲面

隔离高程点图层

拾取高程点

生成原始曲面

       按照地形曲面的创建思路利用等高线、特征线、边界线创建设计曲面。拾取基坑边线生成要素线，将基坑底标高定为要素线指定高程，创建设计曲面，将要素线添加为特征线，生成曲面。

从对象创建要素线

生指定高程

生成设计曲面

       土石方量的计算就是曲面与曲面的叠加，在对每一个高程点的Z值进行差值计算后，再用三维几何计算模型进行精确地计算。选择工具栏选项卡中附加 工具下面的土方施工图，选择创建的原始曲面与设计曲面，生成粗平土方施工图。

土方参数设置

生成土方施工图

查看土方施工图

       Civil3D软件利用复合体积算法或者利用平均断面算法，使现有曲面与设计曲面之间的土方量变化得以快速地进行计算。并且能够生成土方调配图表，以便确定合适的挖填距离、要移动的土方数量及移方向，为准确施工提 供保证。
