在Revit建模过程中，需要在模型中放置设备，例如风机，可以分为吊装式和落地式的，两者的区别在在于有无底座，这时就可以通过控制族中部分构件的显示情况来满足要求。
1、找到需要修改的族，双击进入族编辑，如图所示。
2、点击“族类型”，通过命名不同来区分构件添件的可见性参数，如图所示。

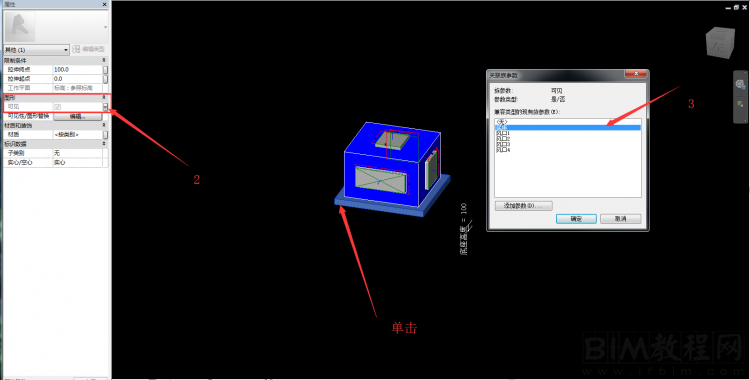

3、点击“确定”，选择需要控制显隐性的构件，在图形的可见中关联添加对应的可见性参数，如图所示。
4、载入到项目中，即可在族的编辑类型中找到相应的构件名称取消勾选，即可隐藏相应构件。
技巧的意义：
通过控制构件的显示，来控制相近构件的部件显示，从而达成不同功能的构件使用，省去族构件的反复查找这一步骤。
