在做内装饰模型的时候，内墙面很多情况下为瓷砖，那么怎么在Revit软件中做出墙面个的效果呢？下面来进行简单讲解。
1、新建一个族文件打开公制幕墙嵌板，切换至外部立面，创建拉伸，并锁定工作平面，如图所示。
2、将根据项目实际的情况设置合适的拉伸厚度，并添加材质参数，如图所示。
3、创建空心放样对拉伸四周角进行剪切，如图所示。
4、添加合适的材质，并新建一个项目载入项目中。
5、绘制幕墙并划分网格，（根据实际情况来设置幕墙的约束条件及网格的划分），如图所示。

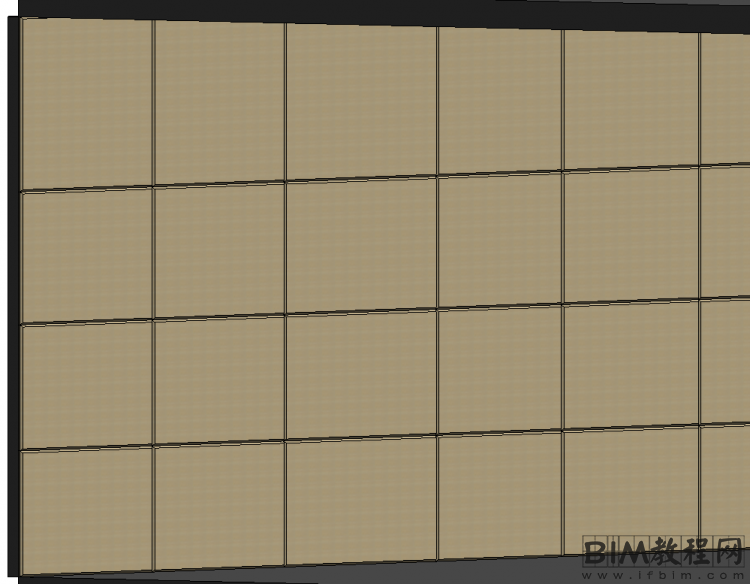

6、然后选择幕墙嵌板，用新建的族替换掉即可，最后成果如图所示。
意义：在很多情况下，实际工程中的构件在Revit可能没有相对应的命令去创建，那么就应该想办法使用使用其他命令代替，例如上文中的幕墙嵌板代替瓷砖构件，来达到目的。
