Revit明细表如何添加族几何尺寸

       族几何尺寸具体指该族的长宽高、顶面和底部标高等，在其族类型里对有几何空间的模型族来添加参数设置，传达族的几何尺寸信息。

       关于在明细表里添加族几何尺寸，需要在族中设置共享参数，将共享参数应用到尺寸标注，并通过明细表可以读取到相关信息。

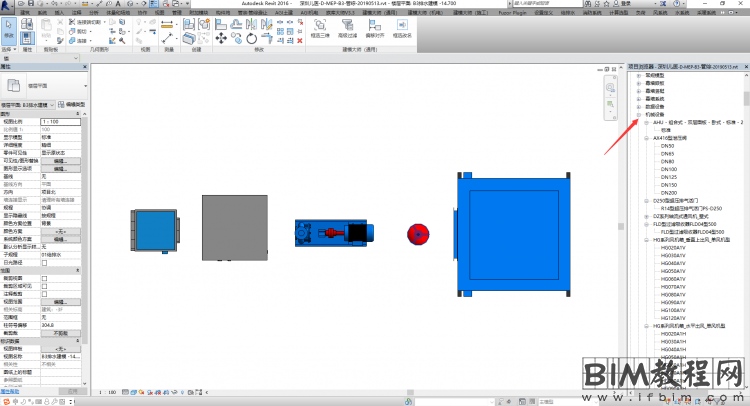

       下面打开项目文件，在项目浏览器里看到已载入的族，以“机械设备”为例，选择“HG系列风机箱”、“冷却水箱”、“卧式离心泵”、“膨胀罐”以及“低噪音消防风机箱”等5个族，如图所示。

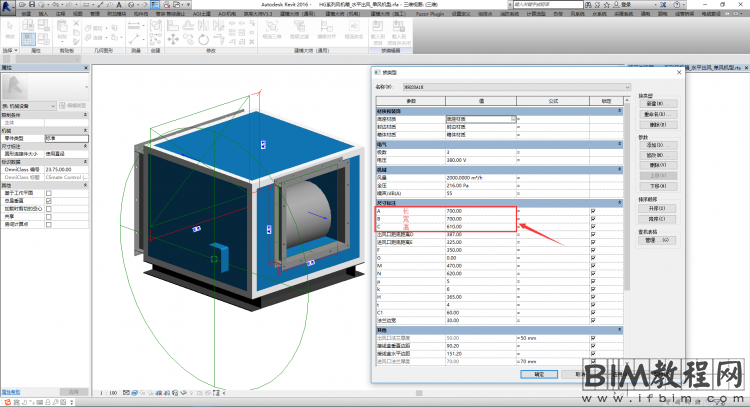

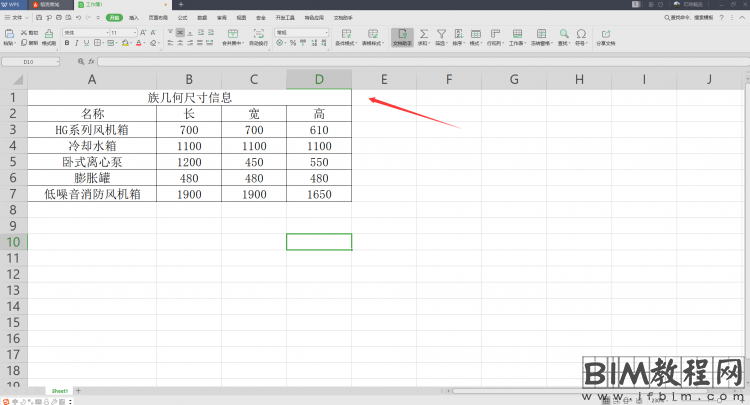

        然后单击每个族，用Excel记录它们的几何尺寸信息，即它们的长、宽、高，示例：“HG系列风机箱”的几何尺寸为700x700x610 mm，“冷却水箱”的几何尺寸为1100x1100x1100 mm等等，如图所示。

操作步骤：

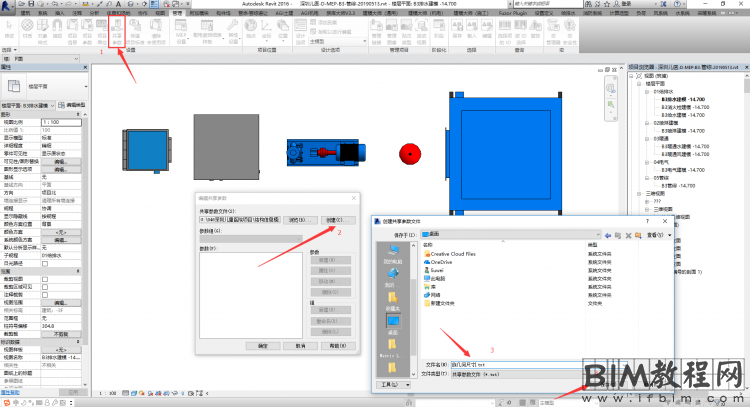

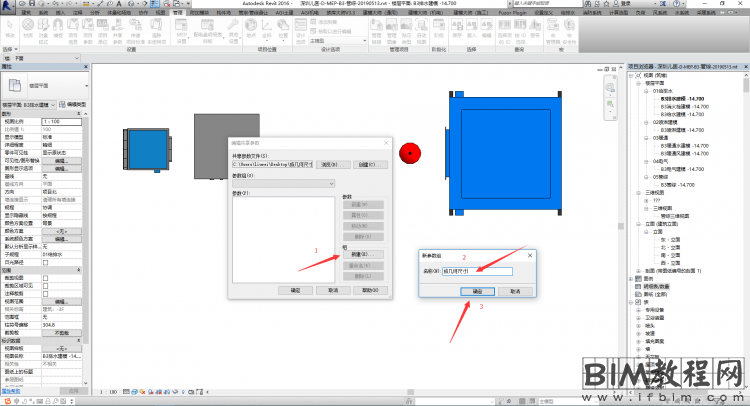

       1、单击管理选项卡的“共享参数”，弹出对话框按数字顺序点击“创建”命令，保存文件名为“族几何尺寸.txt”，如图所示。

       2、在“编辑共享参数”对话框创建一个参数组，名称为：族几何尺寸，用以归类参数，如图所示。

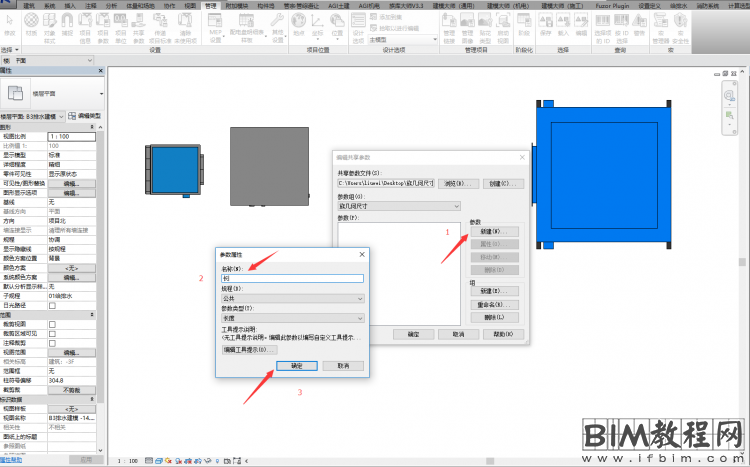

       3、点击“新建”，在“参数属性”对话框中输入信息：名称为长，规程为公共，参数类型为长度，如图所示。

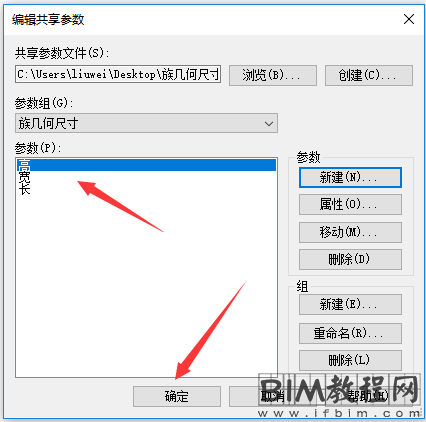

       4、按3步骤依次添加宽、高等信息，并点击“确定”，如图所示。

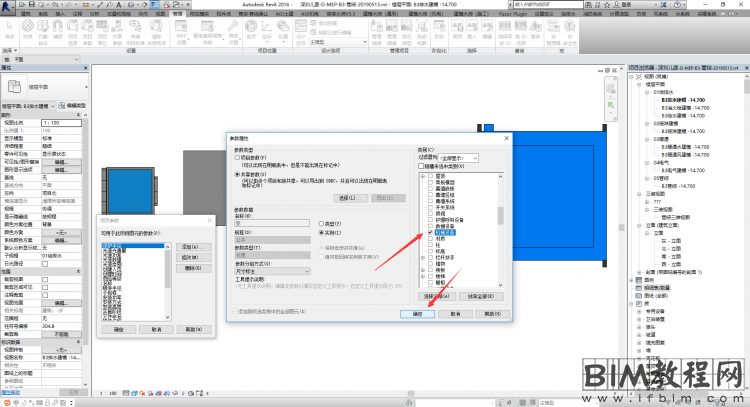

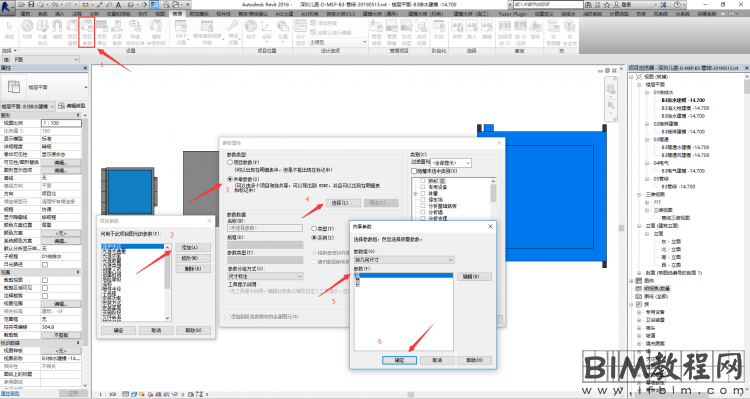

       5、将共享参数添加到项目中，点击管理选项卡的“项目参数”，把共享参数关联到类别：机械设备，如图所示。

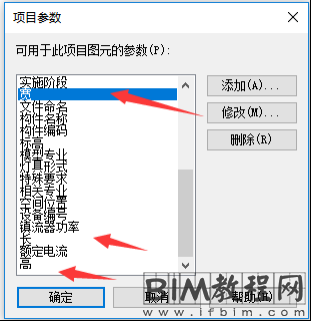

       6、重复将其它共享参数：宽、高等关联到模型类别，点击“确定”，如图所示。

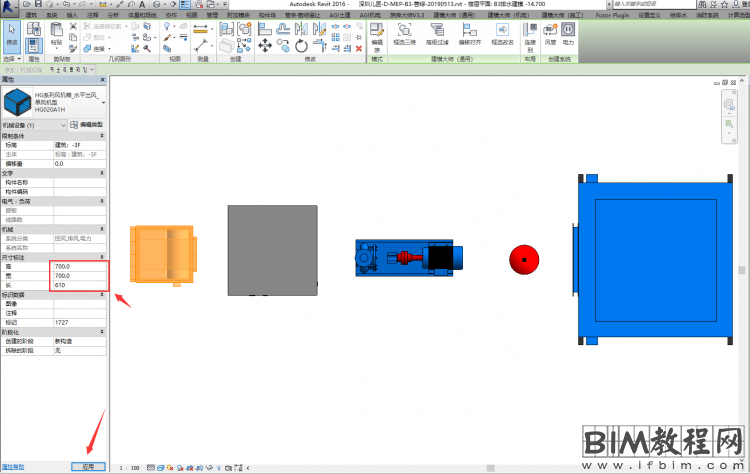

       7、在绘图界面单击每个族并在其属性面板上出现的尺寸标注栏添加Excel文件记录的长、宽、高数字，如图所示。

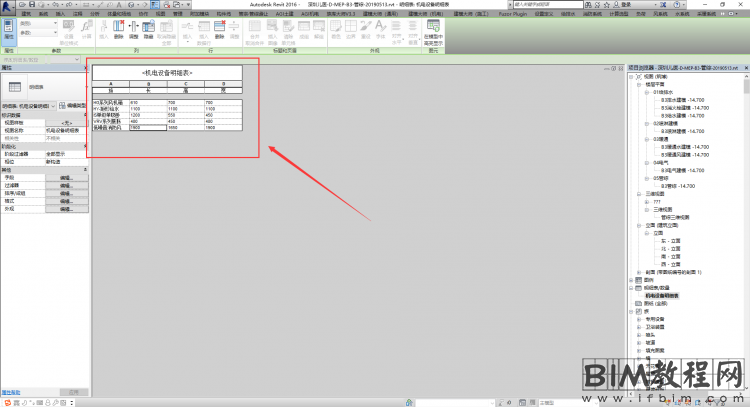

       8、单击分析选项卡下“报告和明细表”面板中的“明细表/数量”，新建明细表，利用明细表的一系列过程自动添加族几何尺寸信息，如图所示。

       意义：通过学习上述文章，可以了解到，通过添加共享参数的方式，并配合明细表可以统计实际工程的量。在实际工程中也可以通过上述方法来对相对应专业进行提资，合理运用。
