Revit机电专业中快速检查管道净高

       在项目中，机电调整完管综后需要检查管线是否满足设计净高要求，下面以风管为例。

       1、转到需要检查的楼层平面，在“注释”选项卡下选择“风管图例”，如图所示。

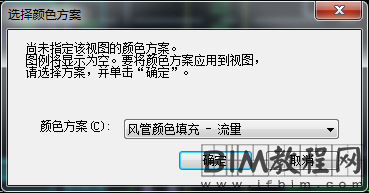

       2、在方便查看的位置点击鼠标左键放置，颜色方案为默认，并点击确定，如图所示。

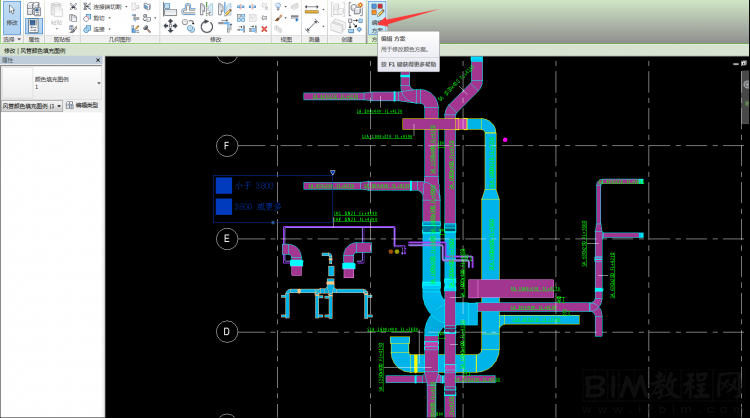

       3、选择图例，单击编辑方案进行编辑，如图所示。

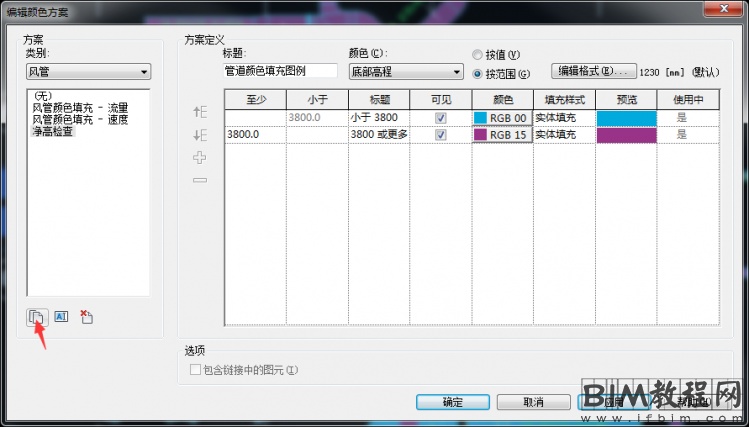

       4、在编辑方案界面，新建一个名为“净高检查”的方案，如图所示。

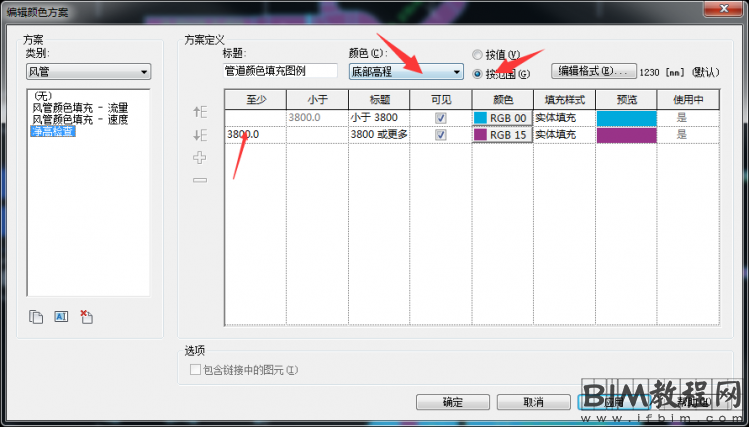

       5、在方案设定属性窗口中，“颜色”选项卡选择“底部高程”，并选择“按范围”，设置设计所要求的净高值（此处以3800为例），图里颜色可根据个人需要修改，并点击确定，如图所示。

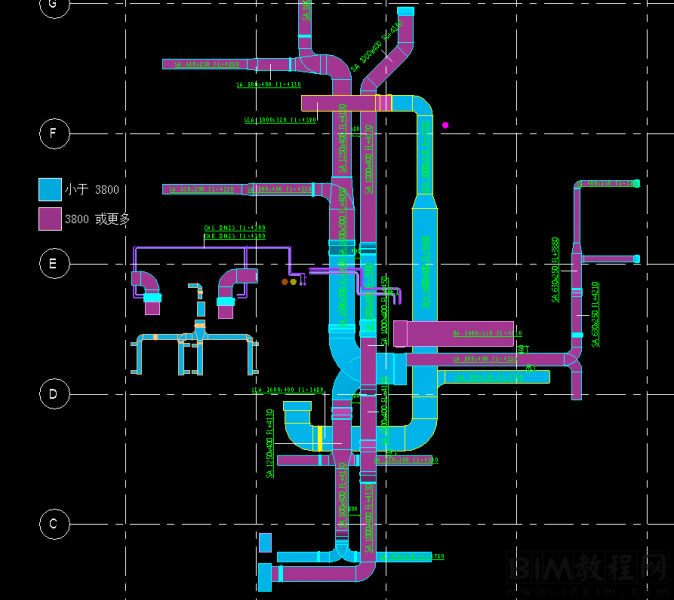

       6、净高检查完成，小于3800是蓝色风管，大于3800是紫色分管，如图所示。

       意义：净高分析在建模过程中是一个难点，也是一个重点。那么通过学习上述文章中技巧，可以很好的分析出哪部分净高不足，然后方便进行调整，合理运用。
