使用Revit软件过程中，通过体量的方式解决屋顶的造型，然后通过面屋顶添加玻璃斜窗从而创建出拱形的玻璃屋顶之类异形幕墙屋顶。

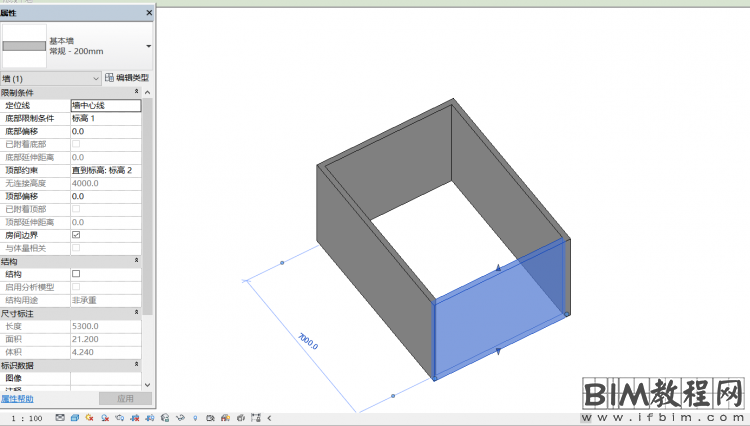

1、创建一个简单的墙体，高度标高一到标高二，如图所示。

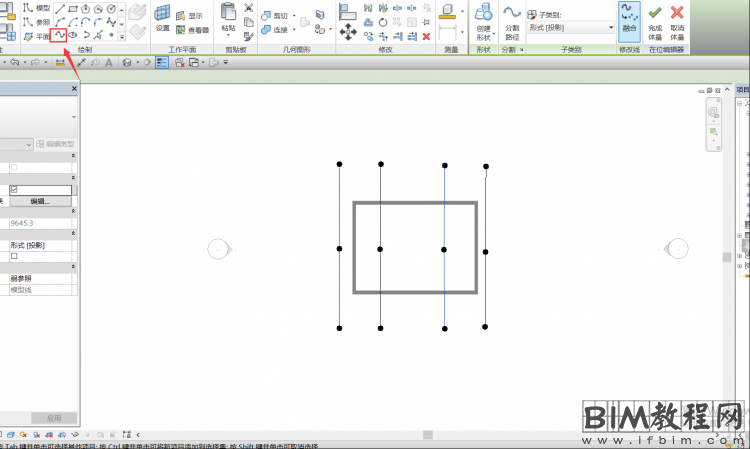

2、以标高二为工作平面来绘制体量，在“体量和场地”选项卡下选择“内建体量”。创建样条曲线并在三维视图中调整参照点的相对位置来创建体量，如图所示。

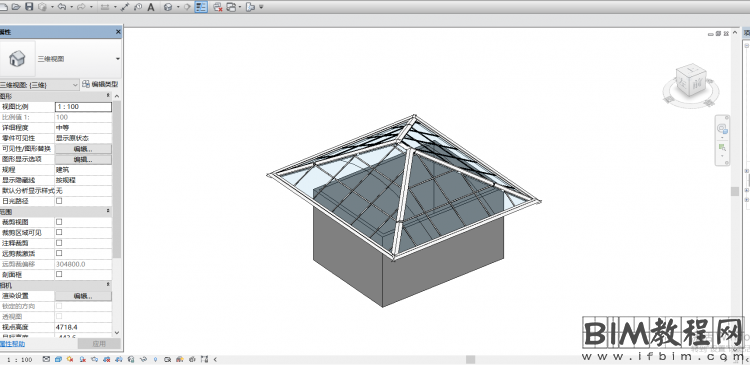

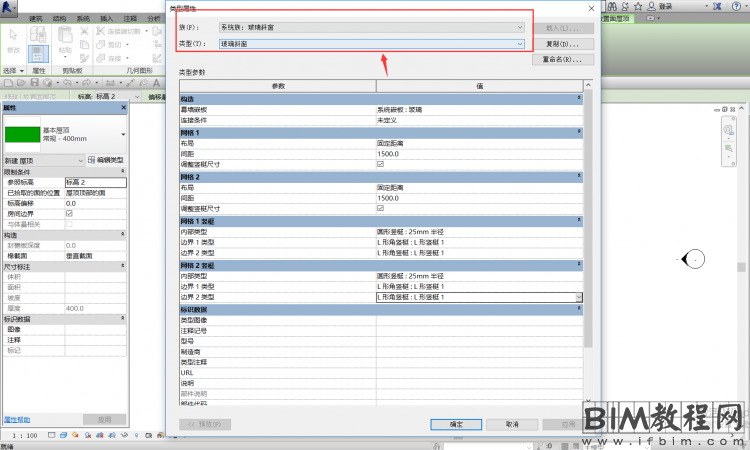

3、在“建筑”选项卡下面找到“面屋顶”命令，属性栏修改成玻璃斜窗，创建屋顶就可以得到这样的异形幕墙屋顶，如图所示。

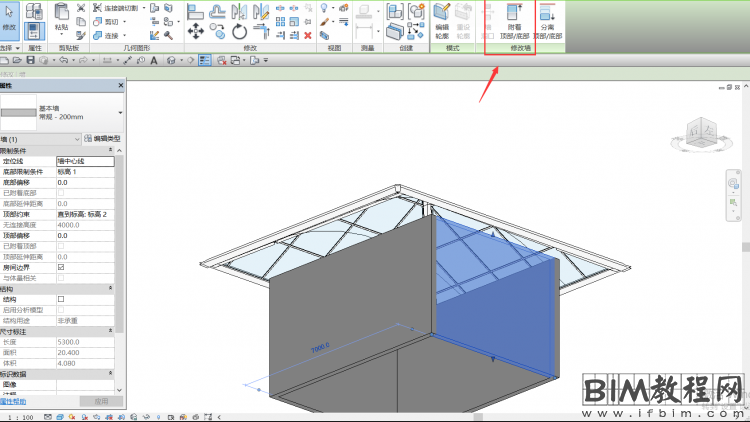

4、使用“附着顶部/底部”命令，把四周的墙体附着到屋顶，异形幕墙屋顶就完成了。
意义：在使用Revit建模的工程中，使用体量命令，可以很好的解决一些异性构造的构件，同样分为概念体量和内建体量，根据实际情况，合理选择。
