3.6.CAD图纸导入
我们在初学Revit的时候主要还是以翻模为练习方法，在翻模之初大家肯定要将CAD导入到Revit中,那么我们要对CAD软件做一些简单的调整后导入。
- 把需要的部分在整套图纸中写出

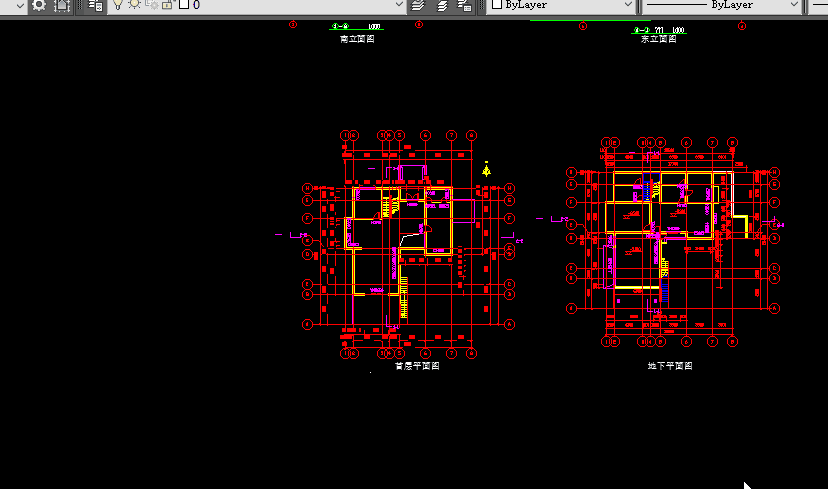

图纸写出在CAD中的操作方法是选中CAD中的图元，按“W”键，就可以将图元写出为一个新的CAD文件。
- 将导出的CAD文件导入到Revit中
在【插入】菜单栏下，我们可以看到有【链接CAD】和【导入CAD】连个选项，那么这两个方法有什么不同呢？链接CAD的话用的是将CAD在外部链接对的办法，其实并没有将CAD载入到Revit软件中，在外部链接丢失的情况下，Revit中链接进去的CAD文件也会丢失，优点是Revit的大小不收CAD文件大小的影响。导入CAD是将CAD文件直接导入到Revit文件中,导入之后的CAD文件不会受外部文件的影响，但是缺点是如果CAD文件很大的话Revit文件的大小也会变大。

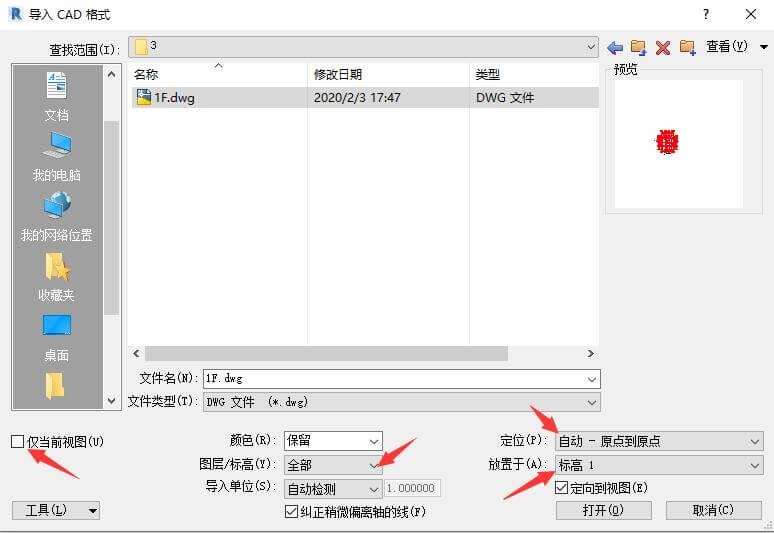

在导入CAD的时候，我们还需要注意导入的时候的一些选项
- 仅当前视图：勾选的话仅在目前打开的视图上显示导入的CAD，其他视图不显示，不勾选所有视图都显示。
- 图层标高：全部-导入CAD的全部图层图元；可见-当前可见的图层图元导入；指定-自己可以勾选需要的图层导入。
- 导入单位：选择要导入文件的单位，一般选择毫米。
- 定位：这个留给大家，大家可以试一下原点到原点和中心到中心的异同，可以改一下CAD的(0.0.0)坐标位置测试。
- CAD导入现有轴网中

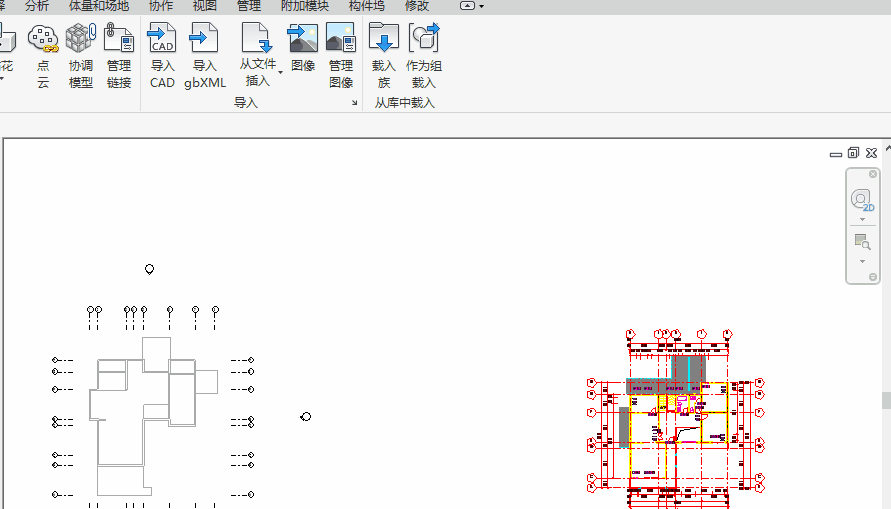

我们在把轴网新建好之后，还会存在导入CAD的情况，这时候我们需要将CAD图纸和轴网对齐，操作如下：
