4.3.绘制墙体
创建Revit中的墙体，也是需要将工作视图切换到楼层平面，在这里我们都是创建建筑构件，暂且不加入结构的部分。

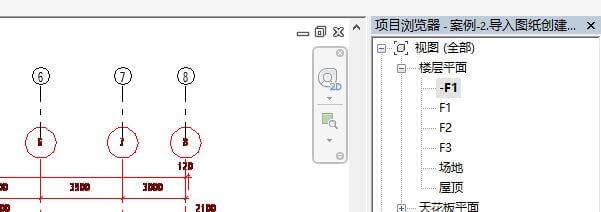

首先，我们需要将【项目浏览器】中的楼层平面选中到我们需要绘制的楼层平面中，这里我们要绘制-F1平面的墙体，所以选中-F1楼层即可

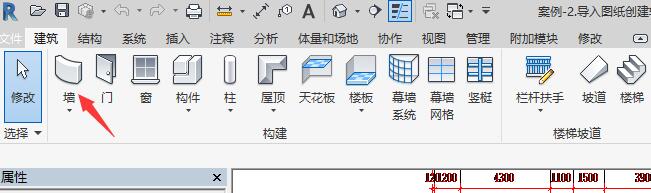

在【建筑】菜单中点击【墙】
选择适合我们项目的墙体，经测量和图纸信息确定，我们现在的墙体是200厚的墙体，我们又在-F1到F1立面上看到墙体有砌体形状的外饰面，所以我们需要新建一个自己的墙体，新建办法如下：

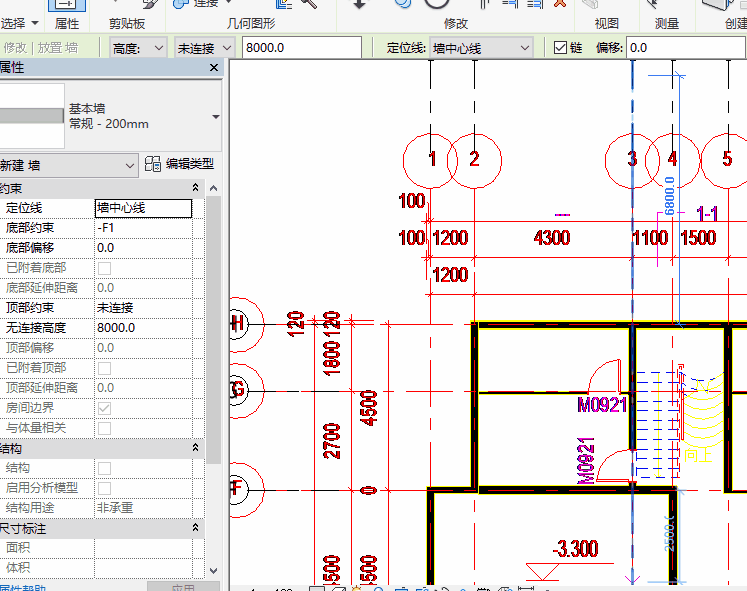

接下来我们用新建的墙体绘制-F1到F1之间的墙体，外墙是我们新建的，内墙用普通的就可以了，大家在做自己的项目的时候可以根据自己项目的需求来新建特定的墙体。

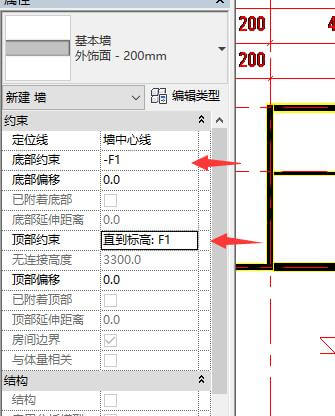

- 这里需要设置一下墙体的属性，我们希望我们绘制的墙体冲-1F开始到1F停止，所以我们需要将“顶部约束”和“底部约束”做如下设置。

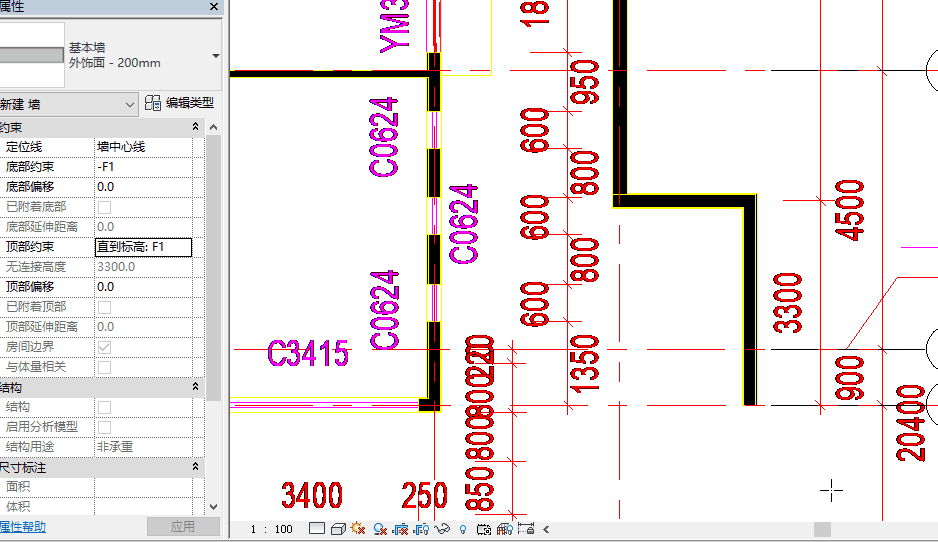

定位线的作用就是以你的墙的中心线为你的定位绘线还是以墙面做绘制线，这里大家可以尝试画一下，很简单的。我们开始绘制。

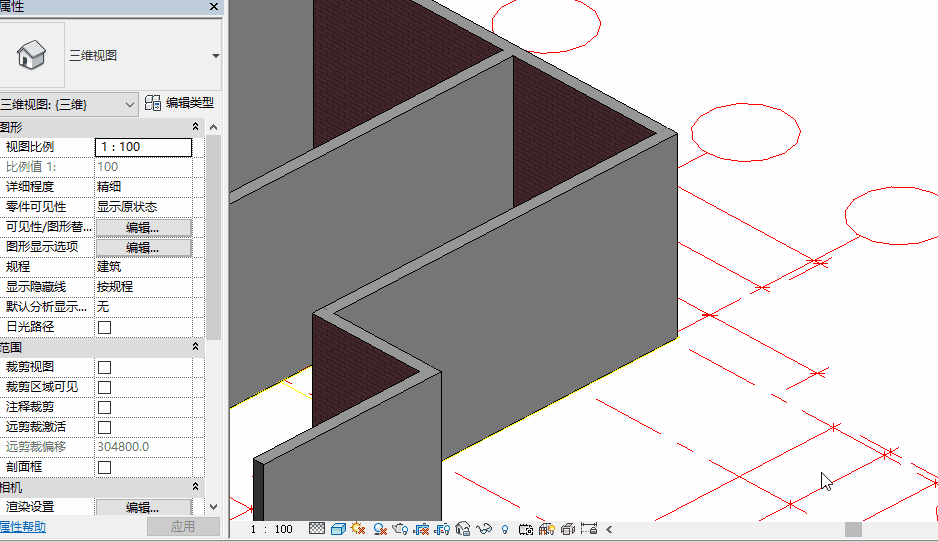

但是我们发现三维中墙体的饰面在内侧了，所以我们需要再修改一下墙体
其他的墙体按照这个方法创建就行了
