4.5.门、窗的制作

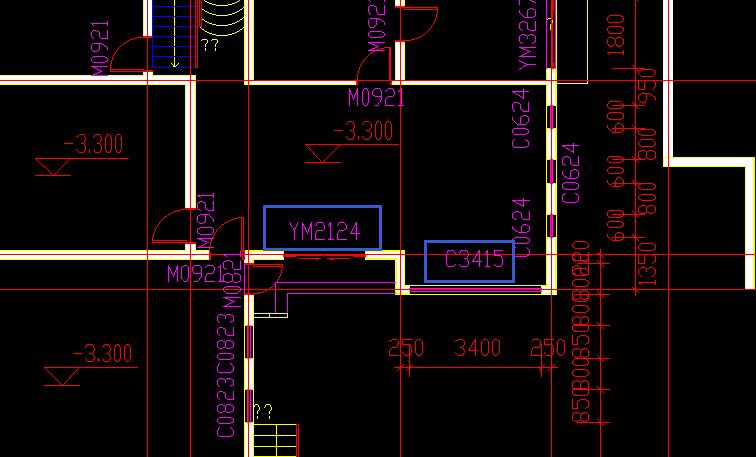

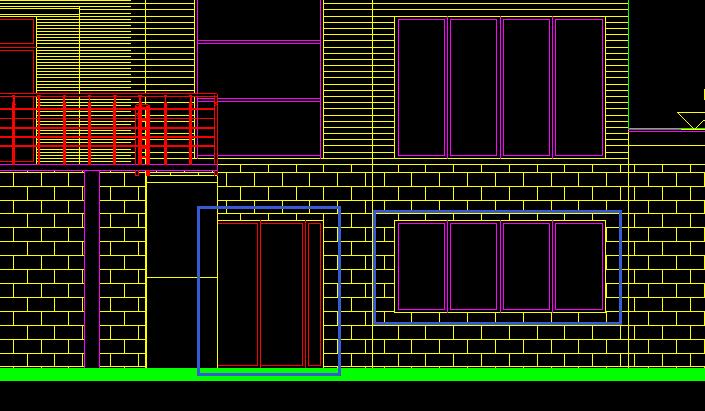

本节的主要内容是我们要学会修改系统自带的门、窗族，在合理的放置在自己的项目墙体上。首先我们应该贤惠识别图纸上的门和窗的尺寸，一般情况下建筑图纸中会有门窗明细表，但是我们这个案例的图纸中是没有的，所以这里我们根据平立面和标注来判断门窗型号。我们来看下图纸中的例子。我们看下面的平立面图：
我们可以看到YM2124是推拉门，宽度2100mm、高度2400mm，，C3415是四联窗，宽3400mm、高度1500mm，我们在系统族中找一下类似的门窗族，自己加以修改。后续我们在其他课程中会给大家讲解族的制作。
但是比较悲剧的是我并没有在系统中找到和项目相似的族文件，所以在这里给大家简单的做一些这两个门窗。
- 窗族制作

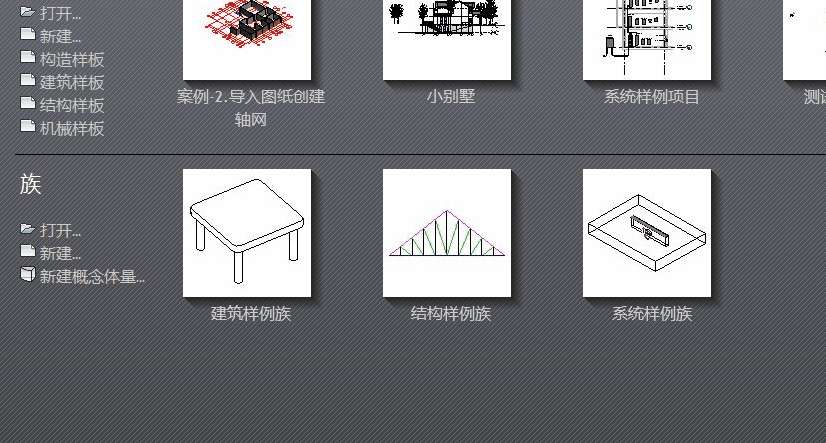

新建族-选择“公制窗”族样板
打开“外部”视图

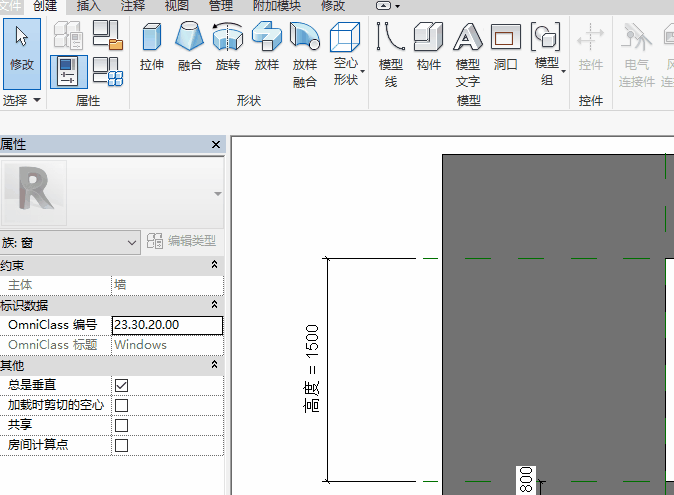

我们把宽度调整大一点，便于我们绘图

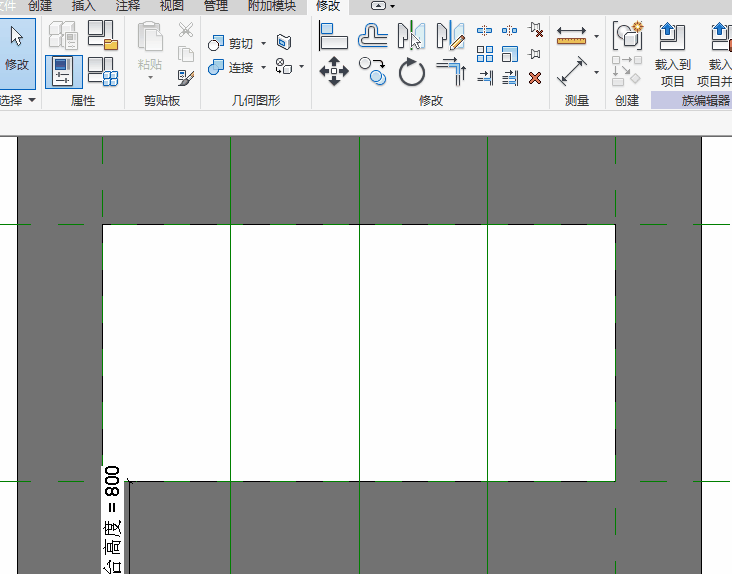

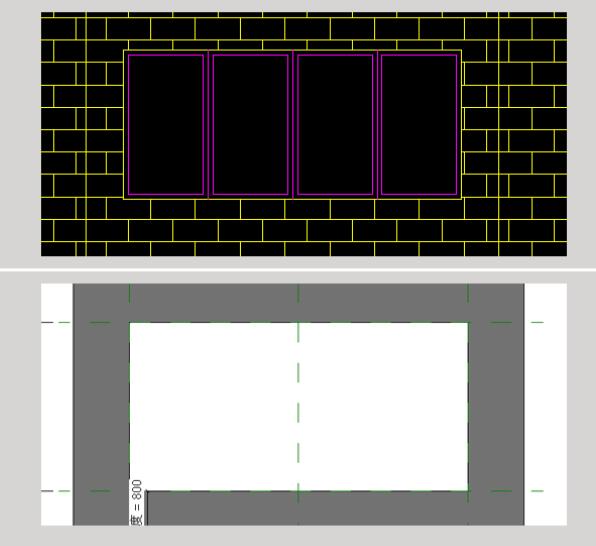

我们可以看到，我们的预留洞口和目标窗户基本一致了

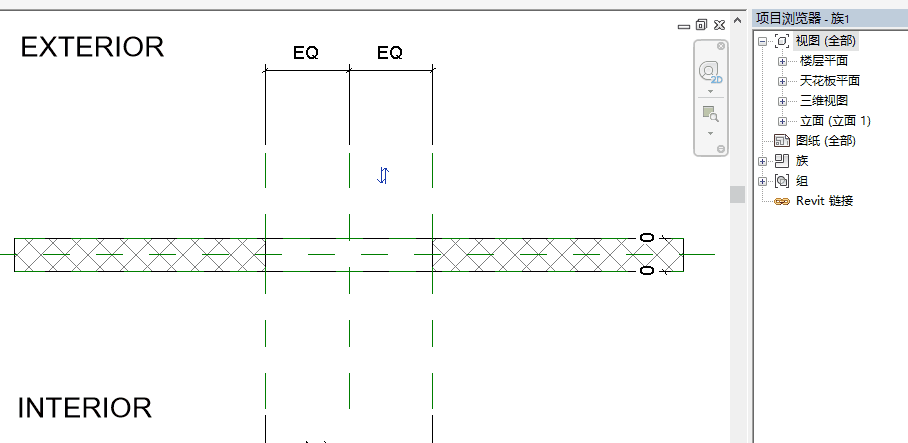

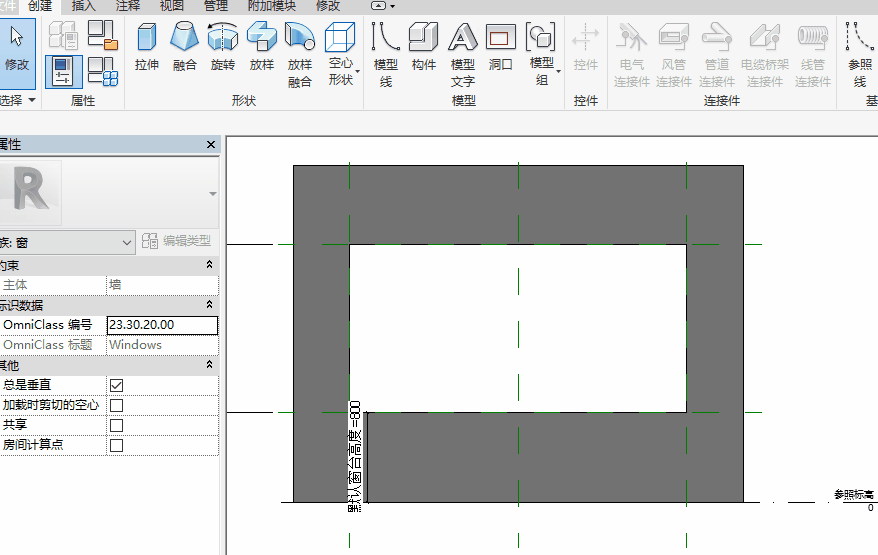

接下来我们绘制立柱参照线，并将其均分（点击EQ图标均分）

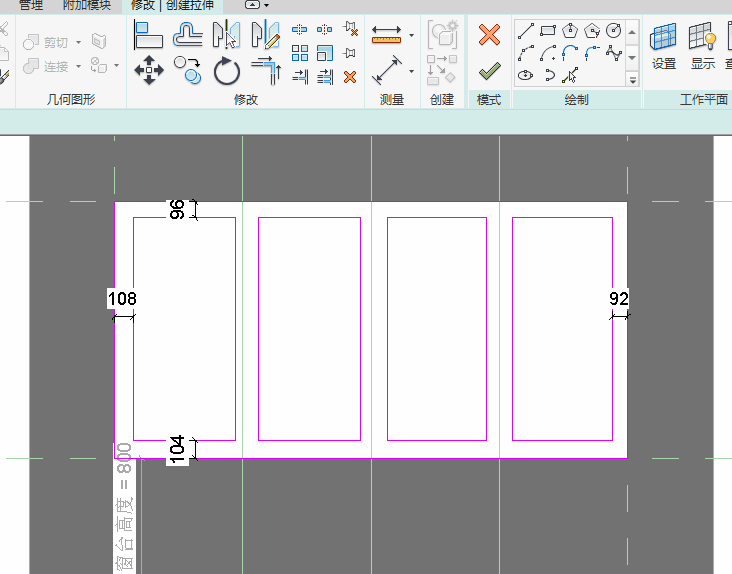

绘制窗框实体并给参数，需要将边框和洞口锁定

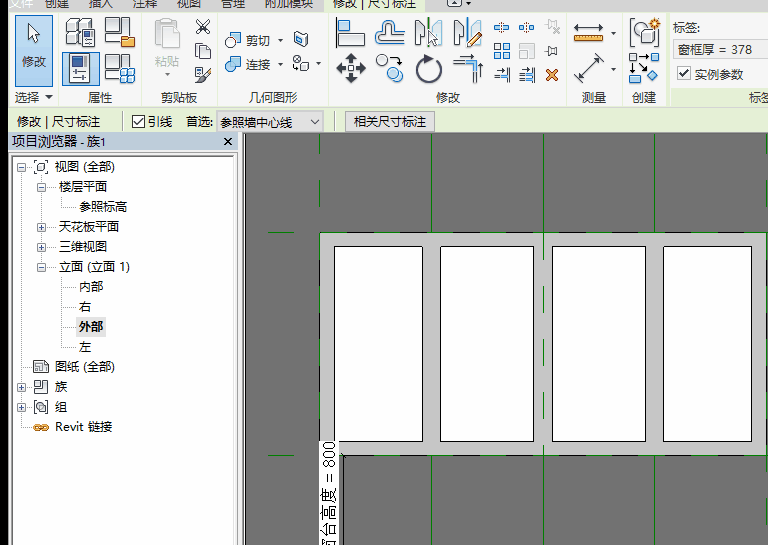

设置参数，调整边框

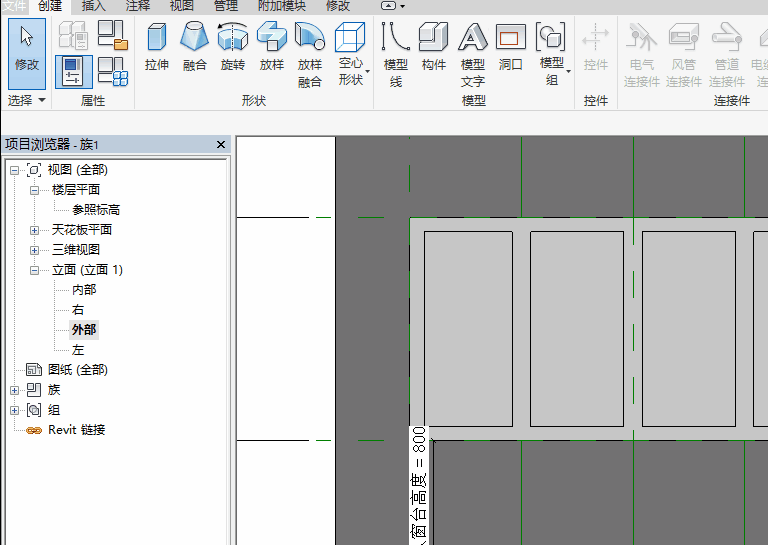

设置窗框厚度

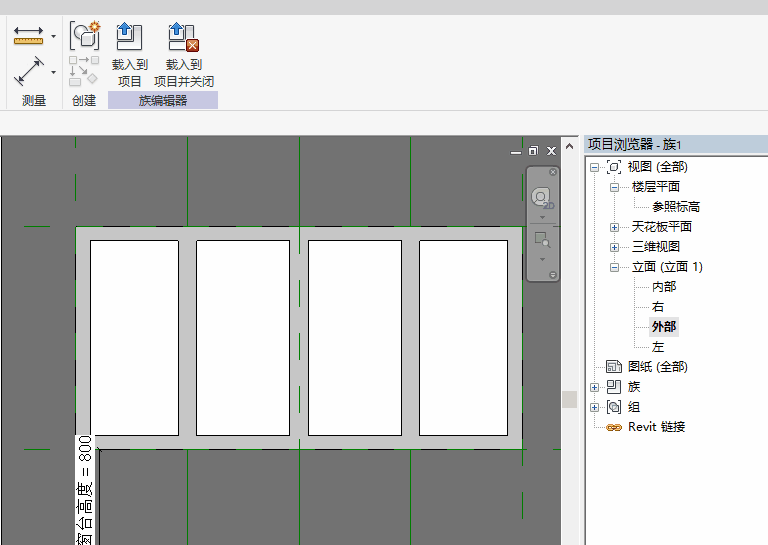

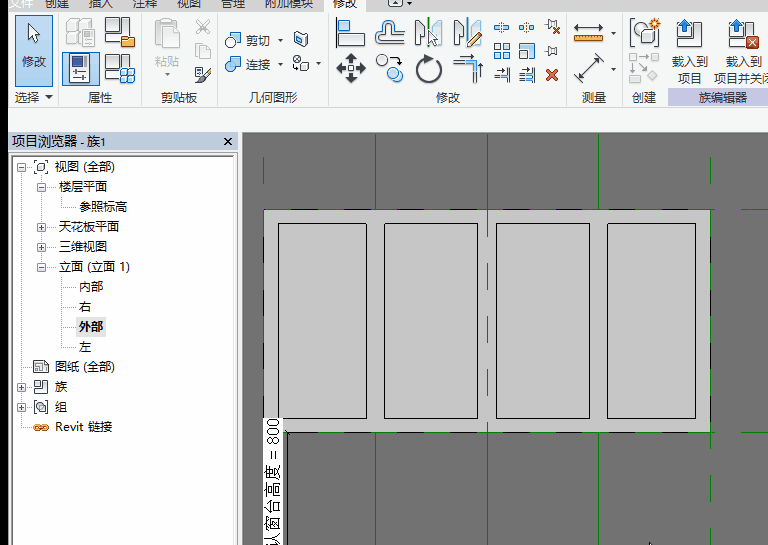

按照同样的方法创建玻璃和修改玻璃厚度

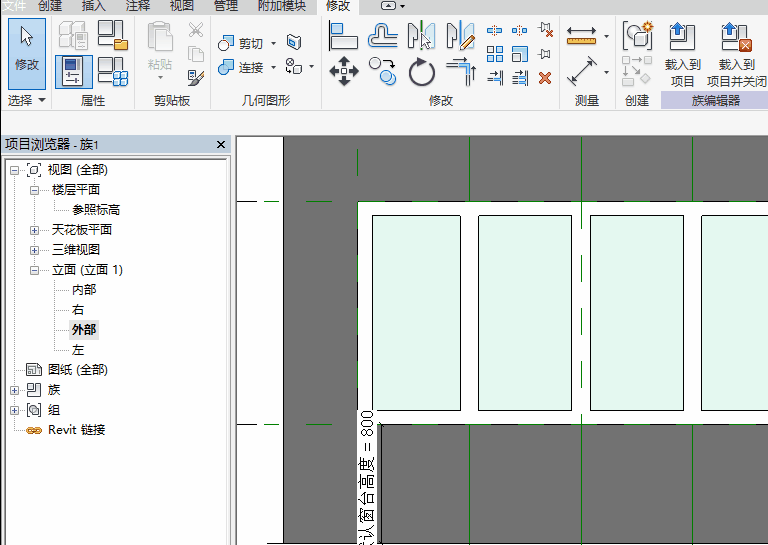

修改构件材质
保存族即可
门族的创建留给大家做一个课外作业，也很简单，大家可以按照窗户的创建方式创建。窗户族下载
