4.9.楼梯创建
本次案例项目中的楼梯比较多，但是室内层间楼梯比较特殊，也具有代表性，所以我们打算以室内楼梯为代表来讲解本节的楼梯创建部分。
- 分析图纸

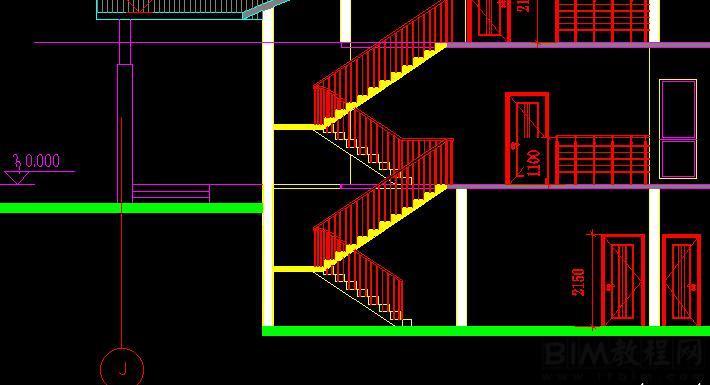

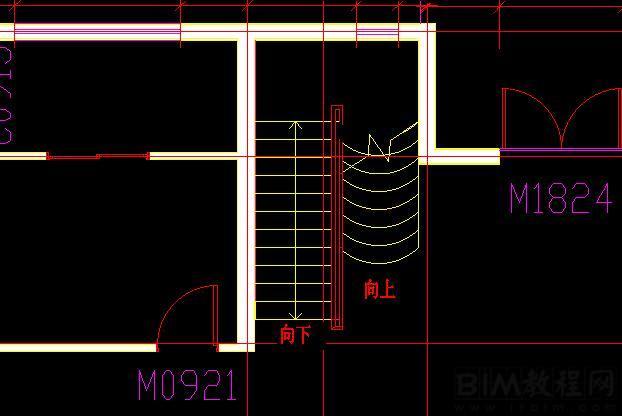

我们通过分析图纸中的剖面图和平面图，可以发现这个楼梯平台上下两侧的踏步是不一样的，“向上”是圆弧踏步，“向下”水平踏步。

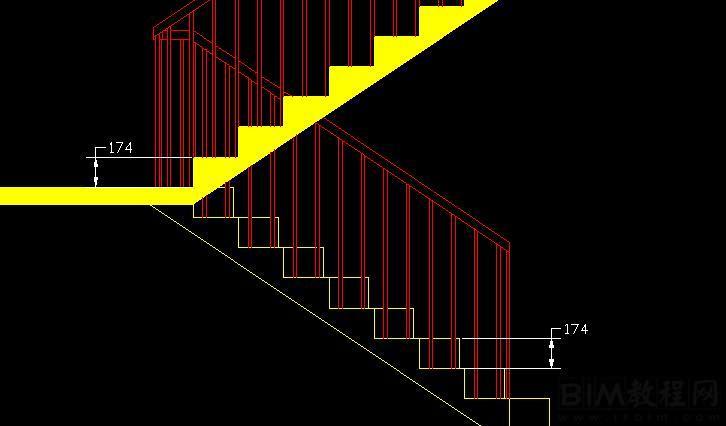

接下来我们需要测量一下楼梯的踏步
我们在Revit中开始创建
首先点开楼梯选项，我们看到我们需要创建的楼梯只适合最后一种楼梯创建方式
首选我们需要在楼梯里面修改一下参数

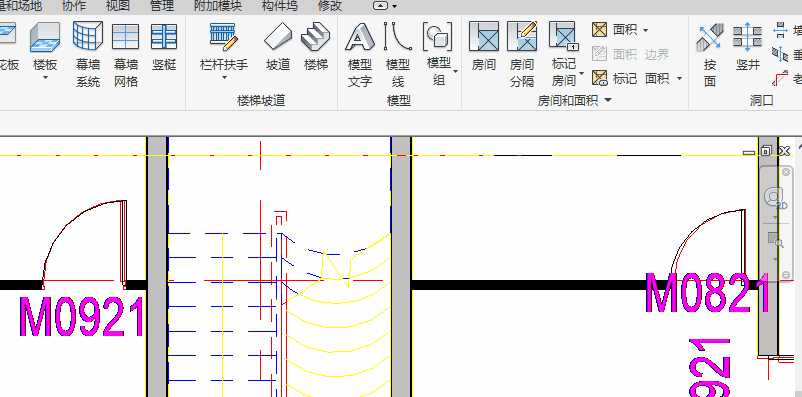

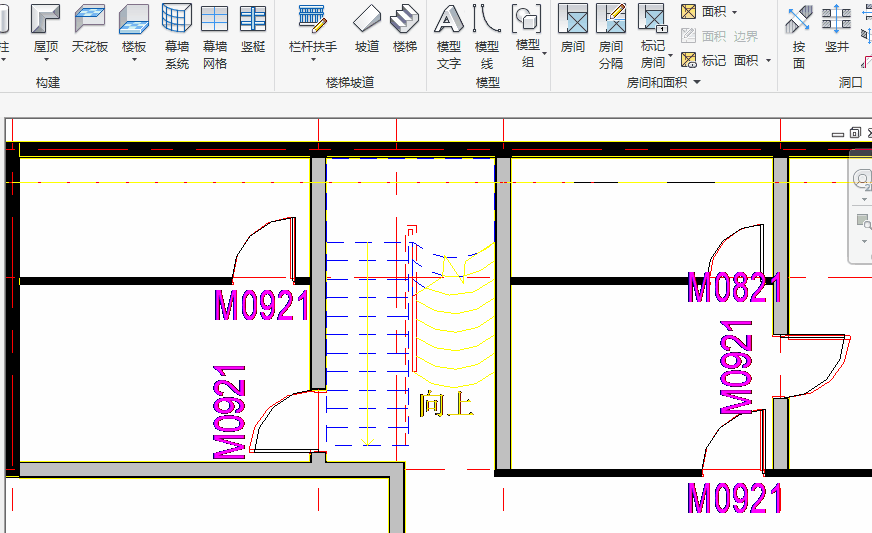

选择创建草图-边界-绘制边界-梯面-绘制梯面(此部分gif图片时间较长，请耐性观看)

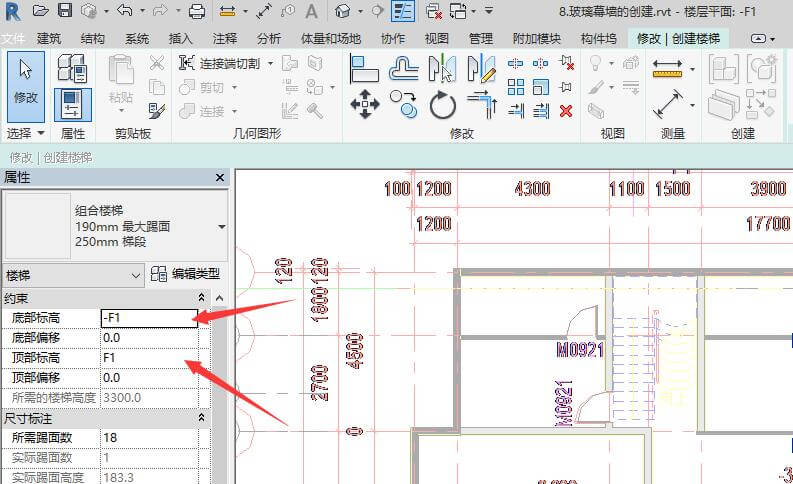

修改楼梯参数

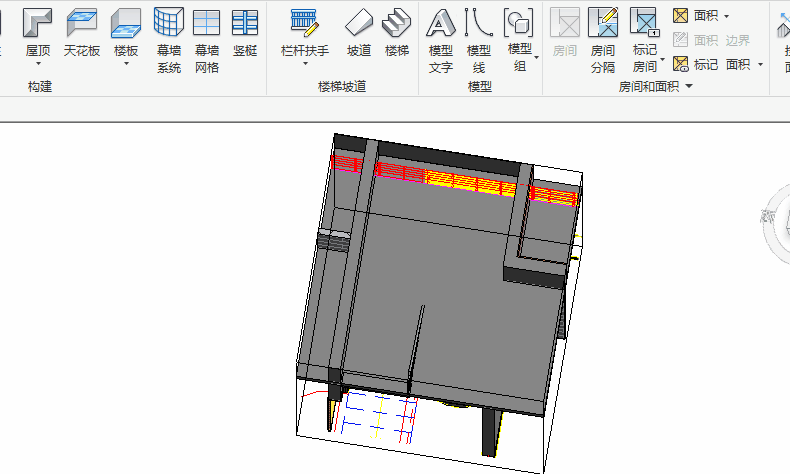

楼板开洞口

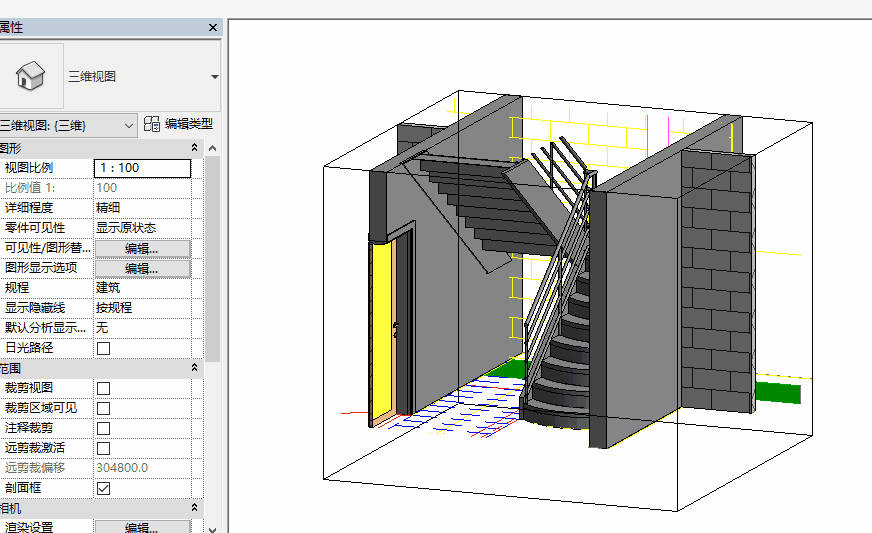

这时候楼梯已经创建完毕，我们可以通过复制来创建其它层的楼梯，外部的楼梯及扶手也可以通过这种方法创建。
文章来自互联网，最终解释权归原作者所有，如有侵权请及时联系站长删除
