4.11.创建屋顶1

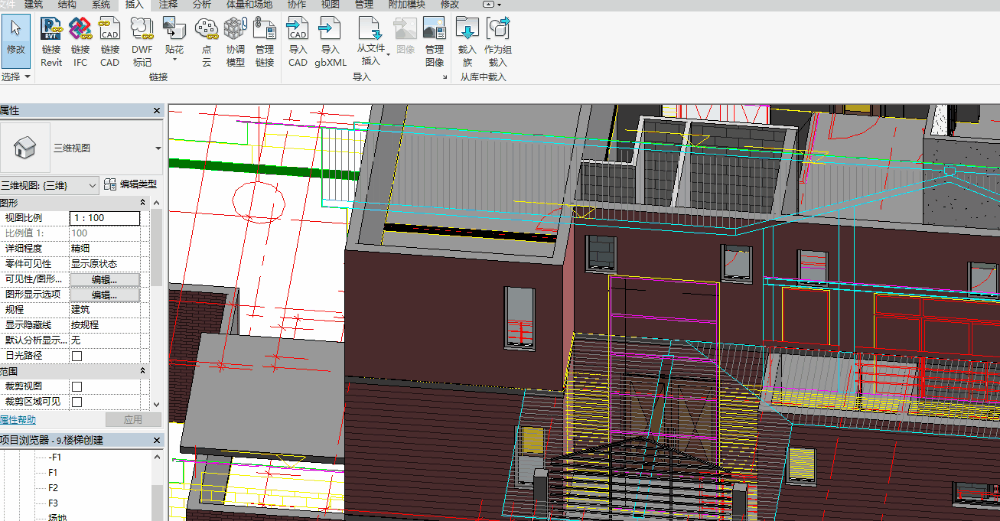

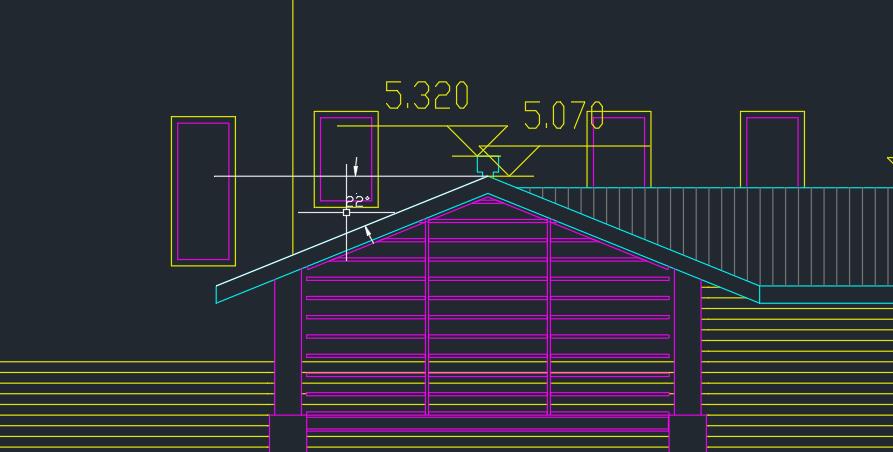

这一节我们来讲Revit中屋顶的创建，这里我们主要先测量我们要创建屋面的角度，这里先讲北立面门头上的屋顶。我们在立面发现屋顶屋脊线没有在一个平面上，所以这里我们分成两部分来做，把同一个屋脊标高的屋顶做成一个屋顶。

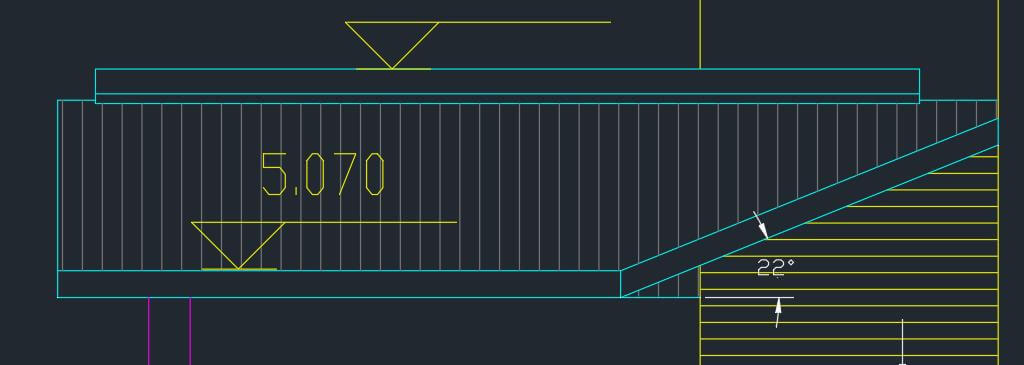

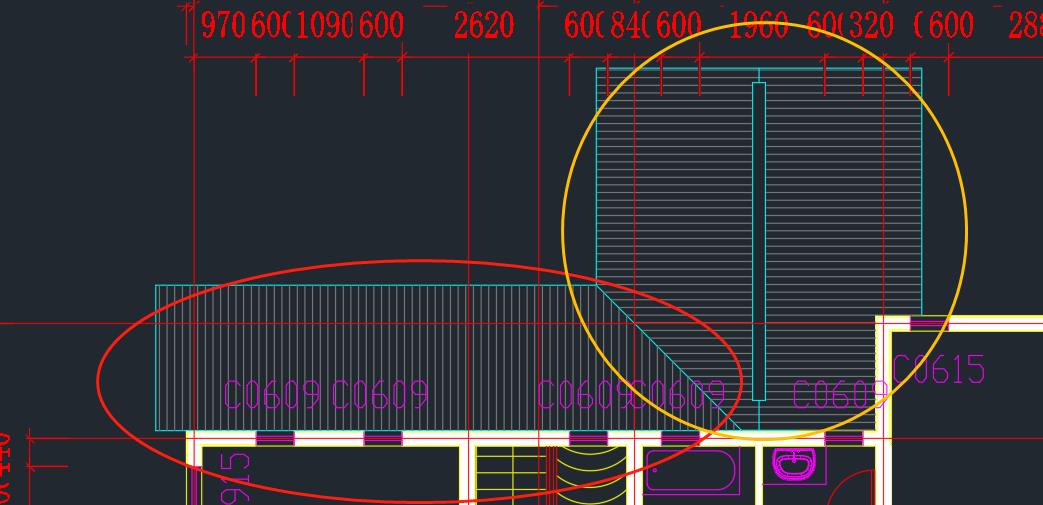

这里坡度是22度，我们再看下平面，我们再平面上标识出两个不一样的区域

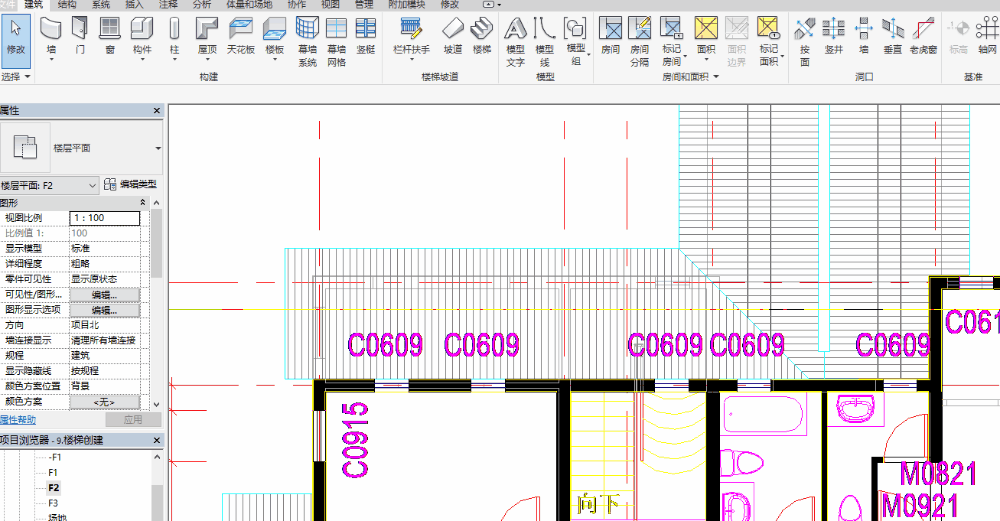

下面来做黄色区域的屋顶，把工作平面切换到F2上，然后给屋顶画轮廓线，创建好之后我们把位置调整好。我们再绘制的时候发现绘制的轮廓每个边线都会有坡度，这里需要把没有破的边线的坡度勾掉。
接下来我们创建红色区域的屋顶

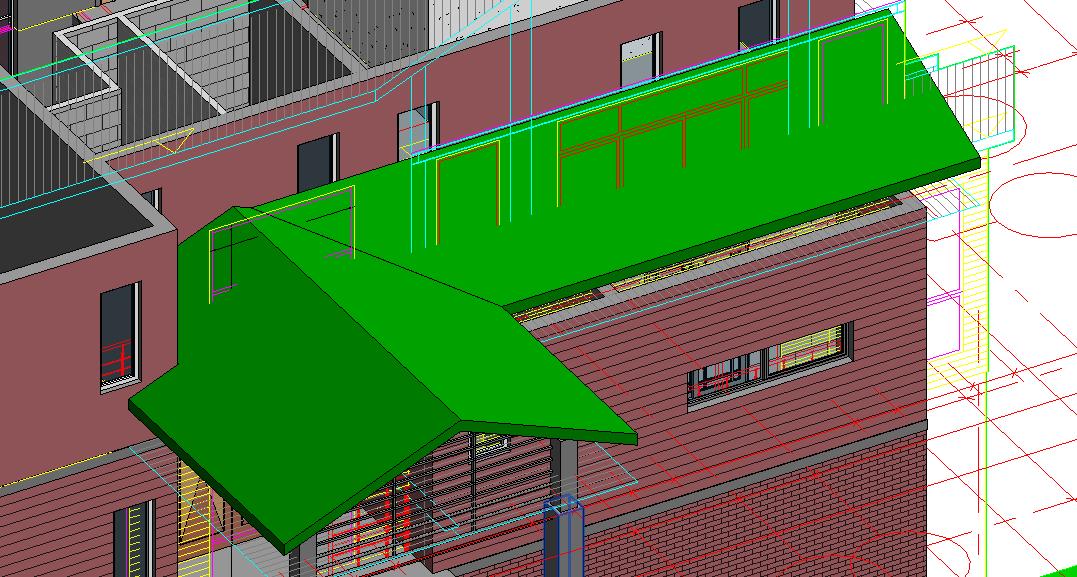

我们来看下效果

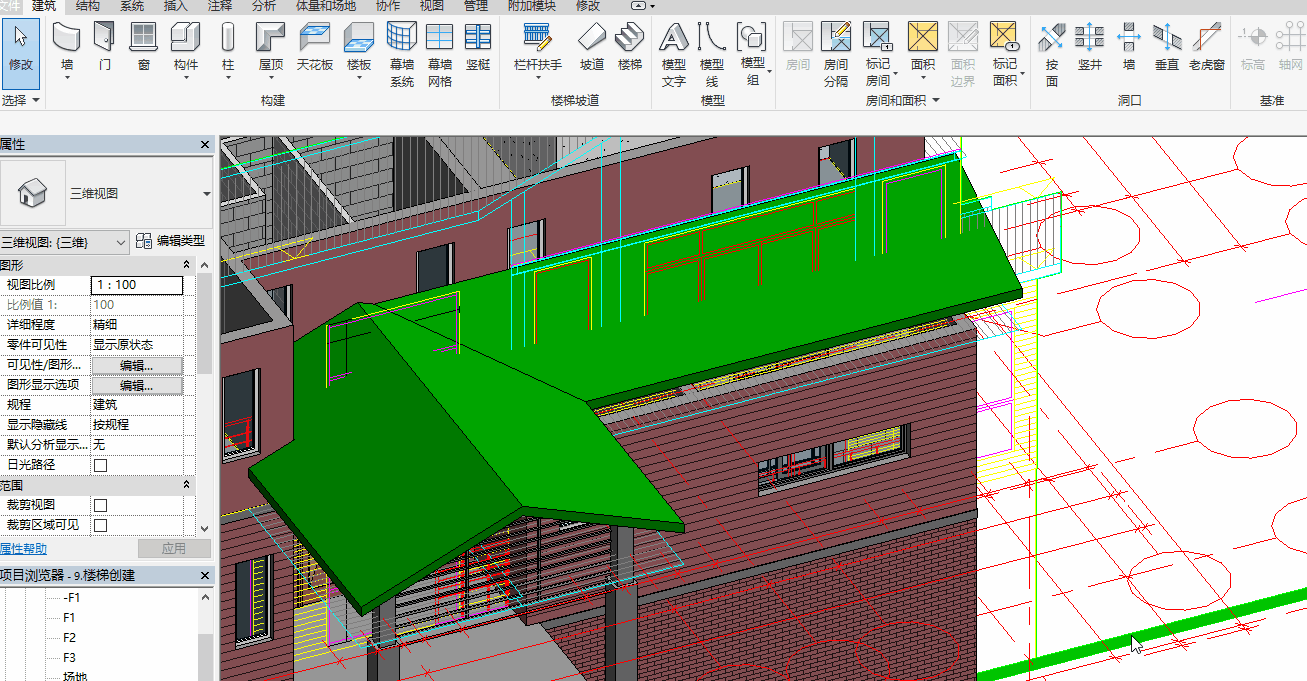

我们发现这个屋顶是绿绿的，显然不太好，这里我们修改下材质。
其他的屋面我们按照这个方法创建即可
