[复习篇]楼梯的创建

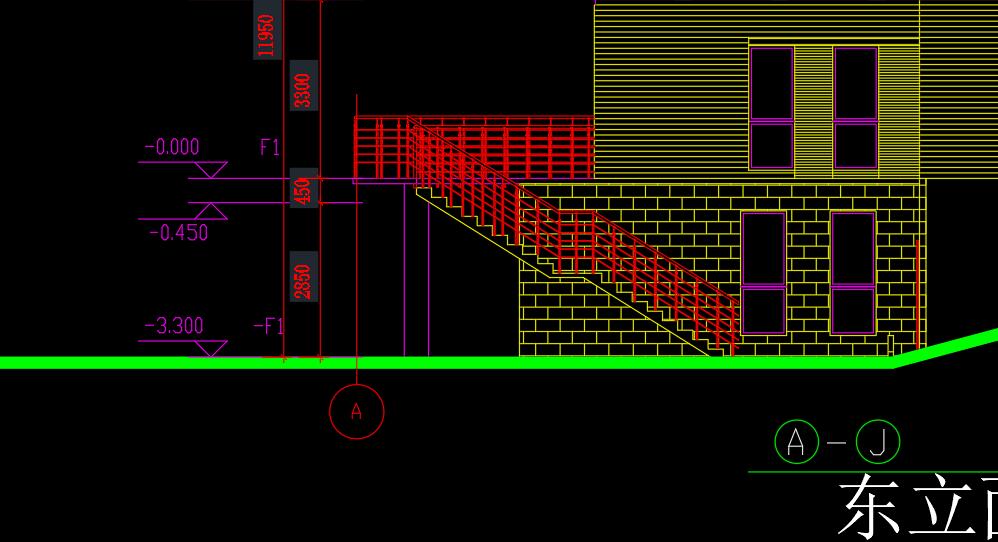

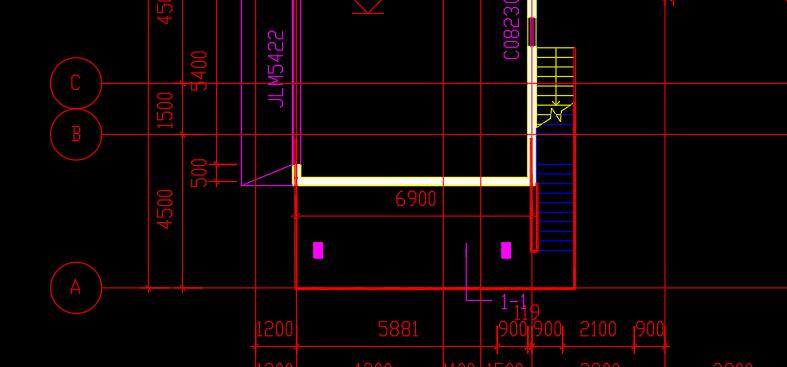

这节的内容也是创建楼梯，之前我们在 9.楼梯创建中已经讲过楼梯的创建了，通过这节创建楼梯，旨在加深大家对楼梯创建的理解。先看楼梯的平立面。
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021705452668.jpg)
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021705464859.jpg)

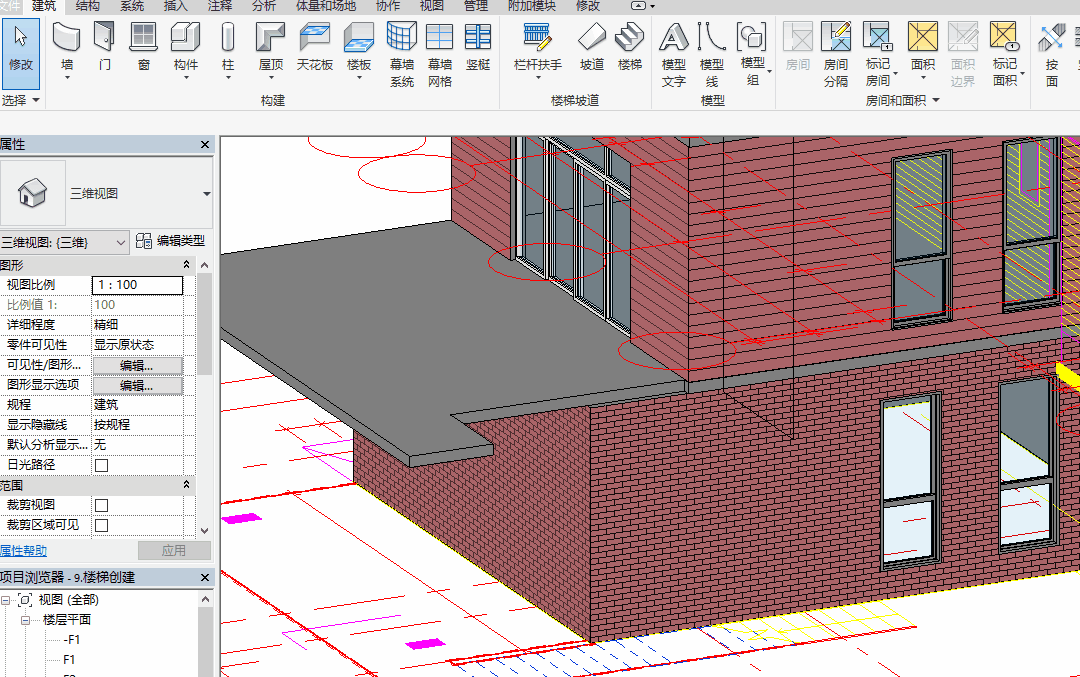

我们把工作平面切到-F1上开始绘制楼梯
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021706134410.gif)

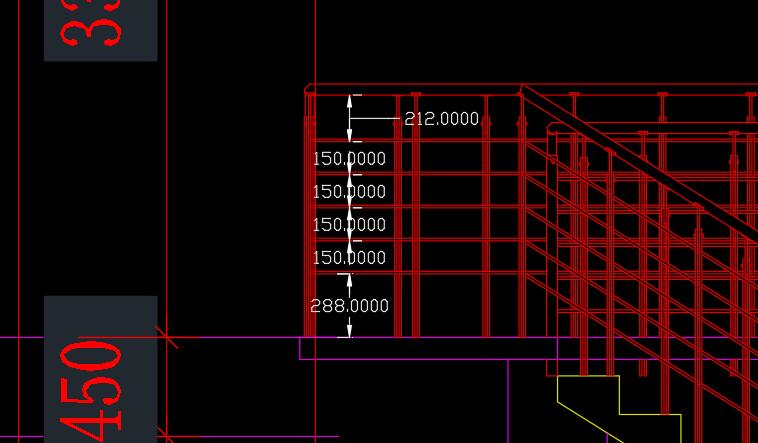

楼梯的扶手不太适合我们的项目，上面我们已经删除了自动创建的扶手，这里我们手动创建一个，思路是按照扶手的焊接拐弯处分段绘制边线创建扶手，然后拾取新主体即可，先设置好扶手高度。
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021711114933.jpg)

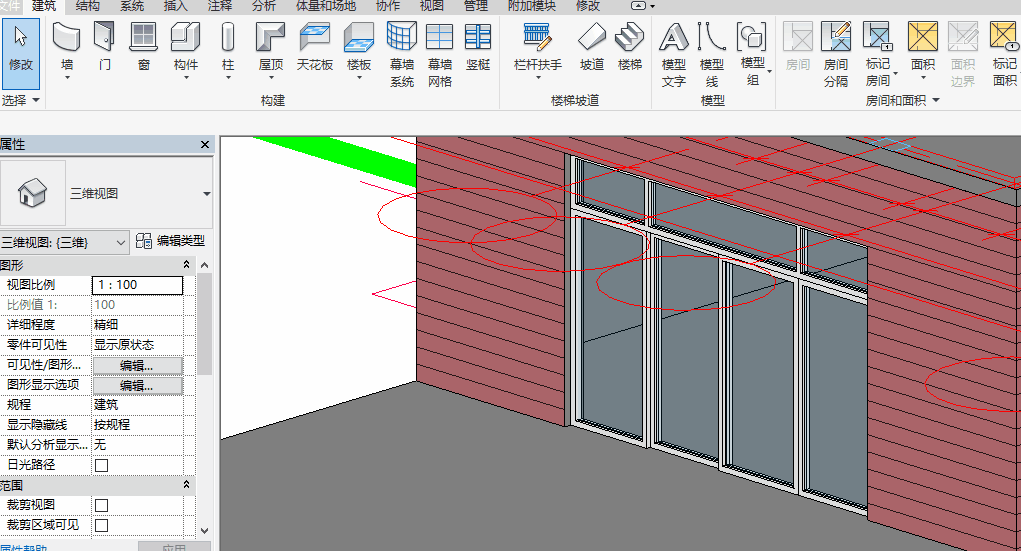

设置适合我们的扶手
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021711231697.gif)

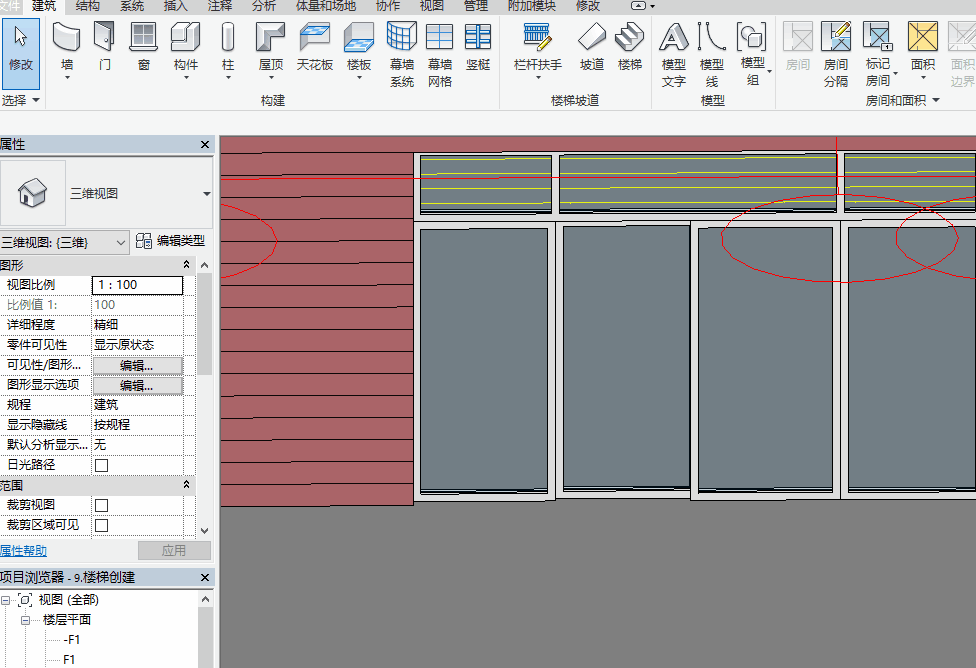

绘制
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021711292750.gif)

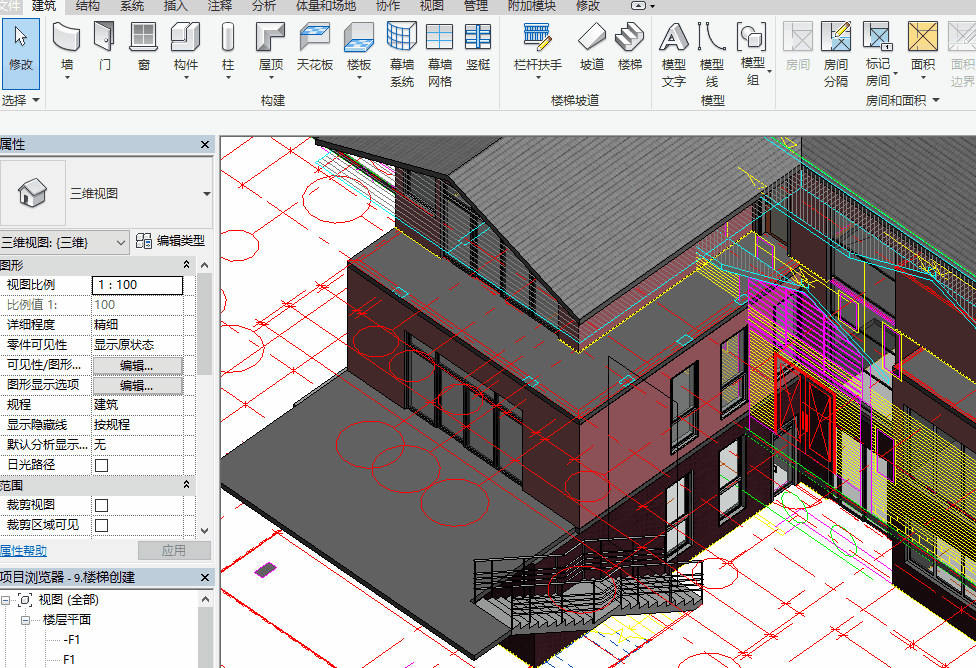

另外一侧的我们可以通过复制得到，接下来绘制平台的栏杆
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021711381367.gif)

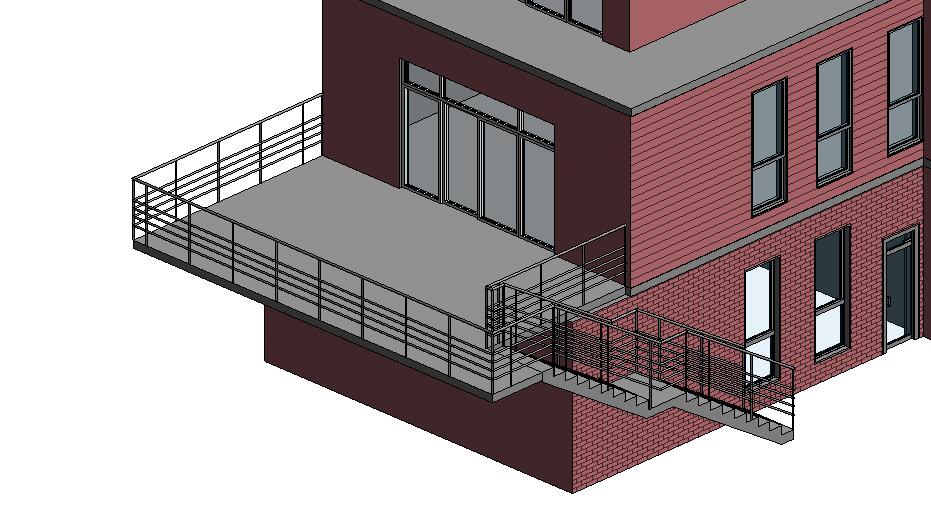

但是这时候我们发现平台和楼梯扶手的交接处有高度不一致的情况，这里我们手动调整延伸出平台的栏杆，缩短楼梯的栏杆，让两者相交，看效果
![[复习篇]楼梯的创建](https://www.ifbim.com/wp-content/uploads/2020/02/2020021711531237.jpg)
文章来自互联网，最终解释权归原作者所有，如有侵权请及时联系站长删除
