[复习篇]内建模型的应用

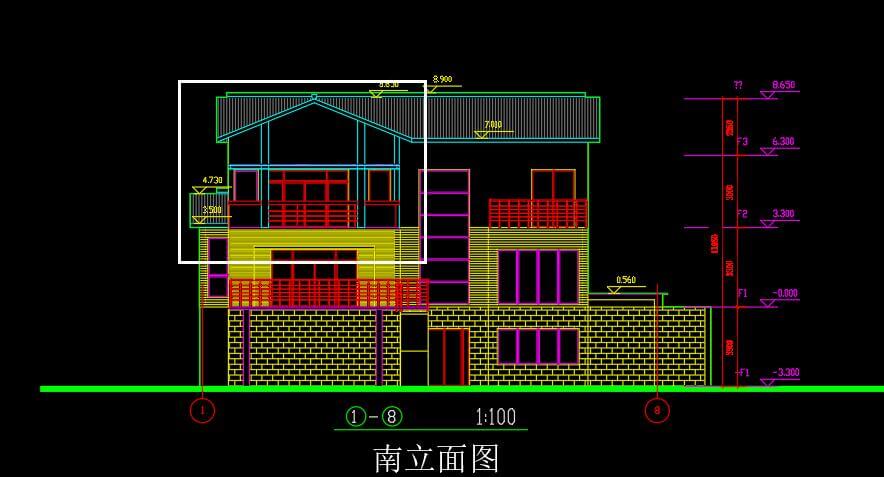

之前我们在创建北立面门头的时候，用的是内建模型创建的，这节我们通过同样的方法来创建F2的这一部分
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021805481759.jpg)

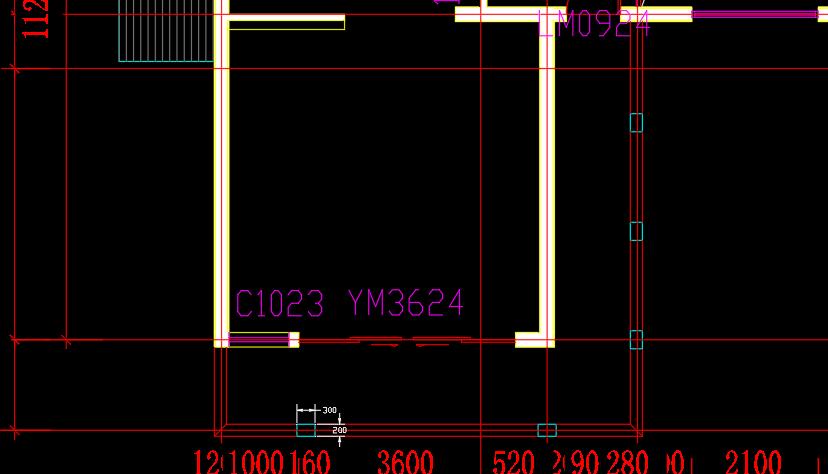

我们先来分析这一块的平面图，可以看到是300×200的柱子支撑的这部分的屋顶
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806031542.jpg)

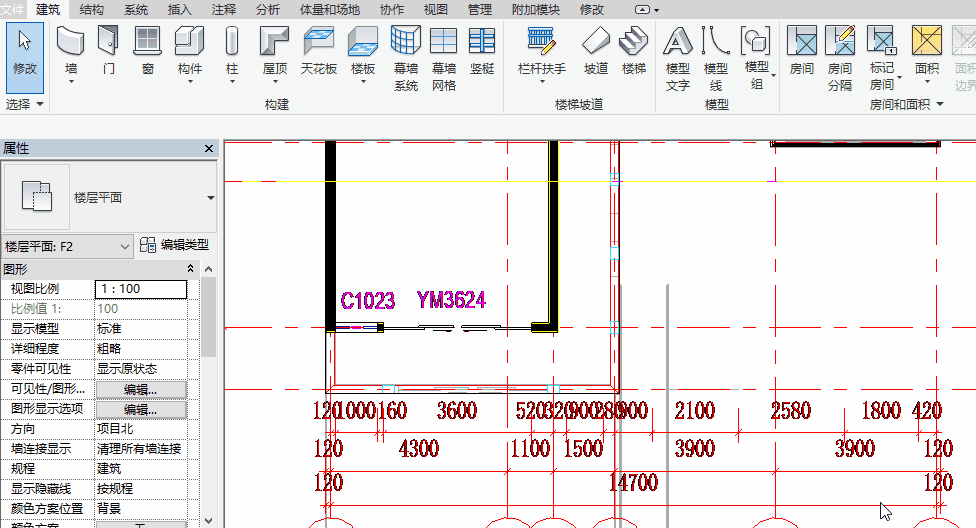

我们新建一个200×300的柱子
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806085378.gif)

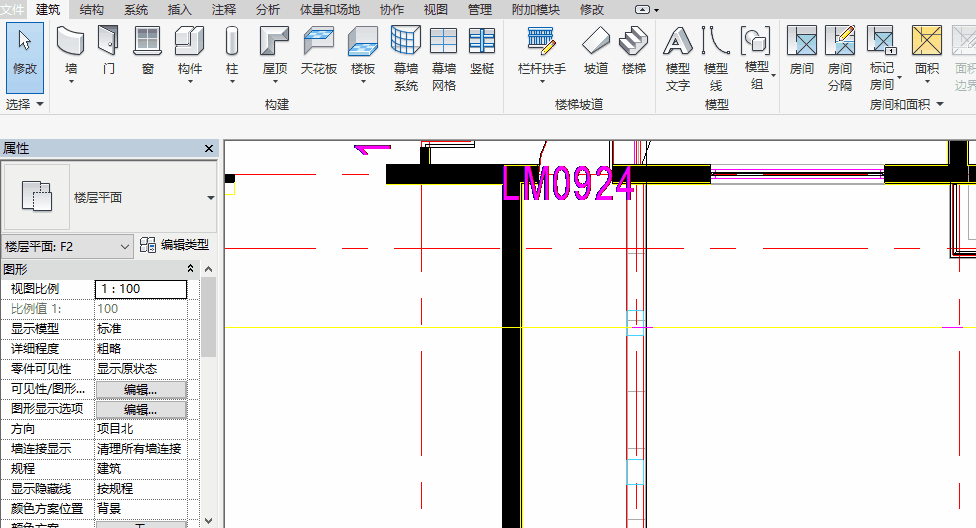

放置柱子，并将其延伸到屋顶
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806185055.gif)
接下来我们创建这一部分
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806220255.jpg)

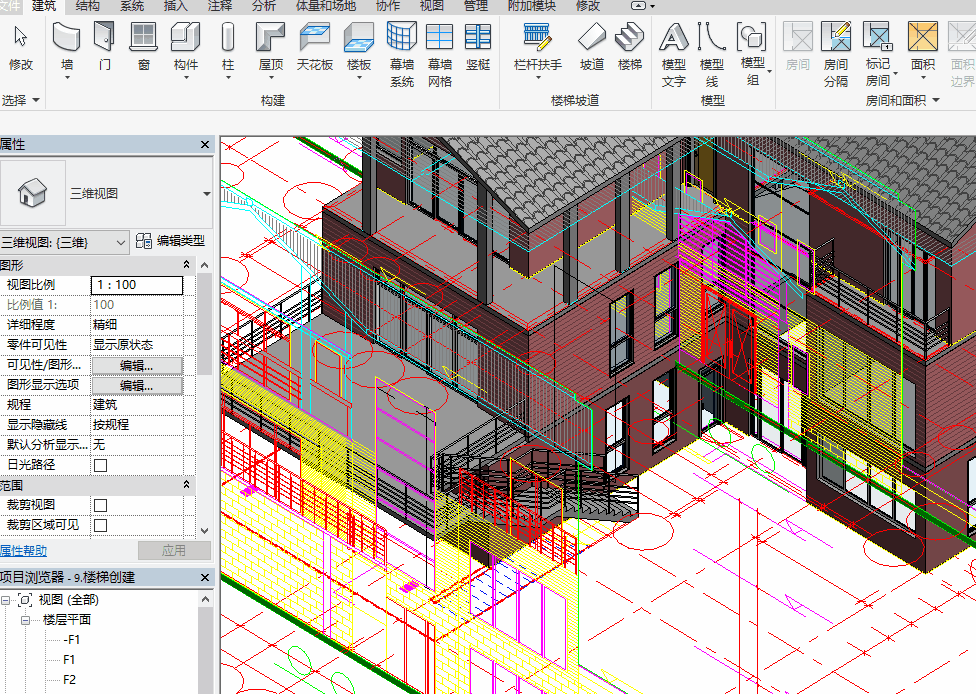

用内建模型-拉伸来创建，并利于镜像来复制上半部分
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806331283.gif)

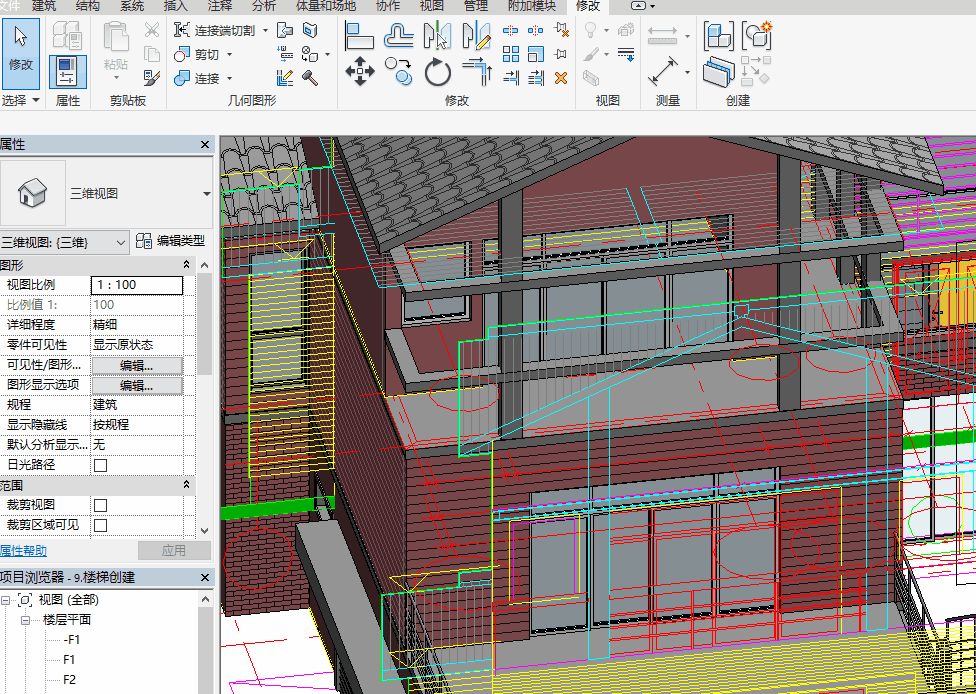

接下来我们创建矮墙
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806383892.gif)

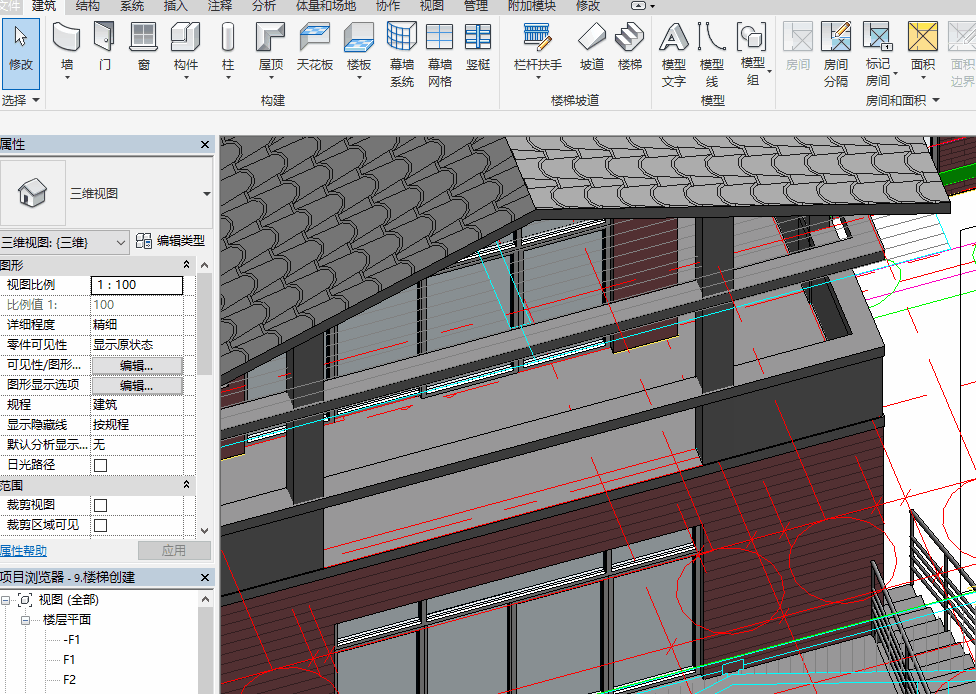

再创建前面的栏杆
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806422316.gif)

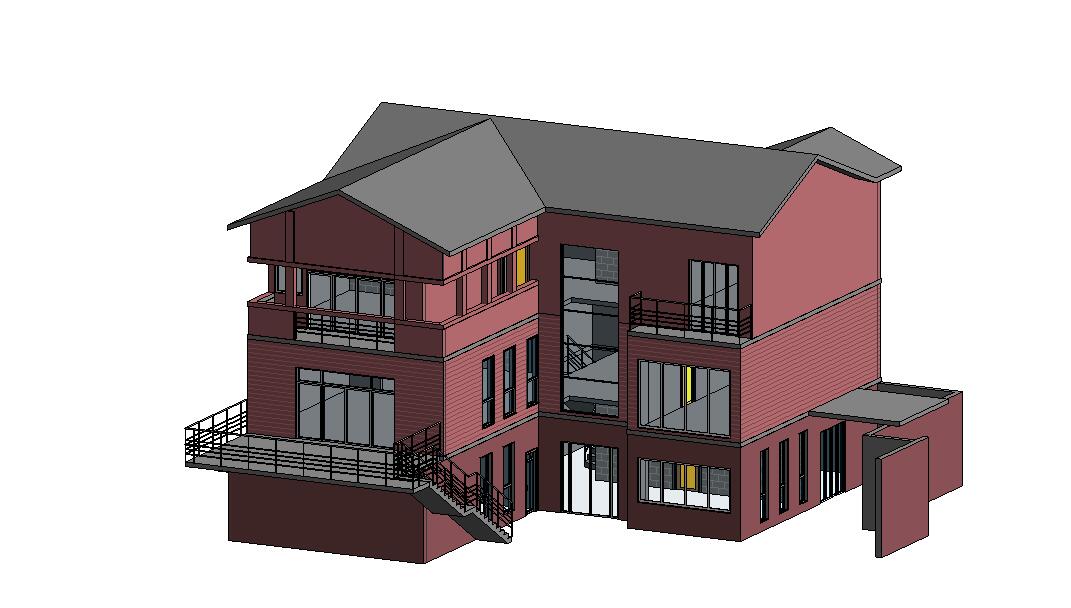

由于没有外装的图，所以我们这里按照自己的喜好给自己的构建添加材质就可以了
![[复习篇]内建模型的应用](https://www.ifbim.com/wp-content/uploads/2020/02/2020021806501186.jpg)
文章来自互联网，最终解释权归原作者所有，如有侵权请及时联系站长删除
