Revit地形表面处理的技巧

一、命令概述

    地形表面是场地设计的基础，使用“地形表面”工具，可以为项目创建地形表面模型，REVIT中主要提供了两种创建地形表面的方式：1放置高程点 2 导入测量文件。放置高程点的方式允许用户手动添加地形并指定点高程。导入测量文件的方式可以导入DWG文件或测量数据文本，以上两种方法，REVIT都可以生成地形表面。

二 、使用技巧

1：位置 “体量和场地”选项卡→“场地建模”面板→“地形表面”命令

2：操作步骤

第一步： 选中地形表面的命令

第二步： 进行地形表面创建

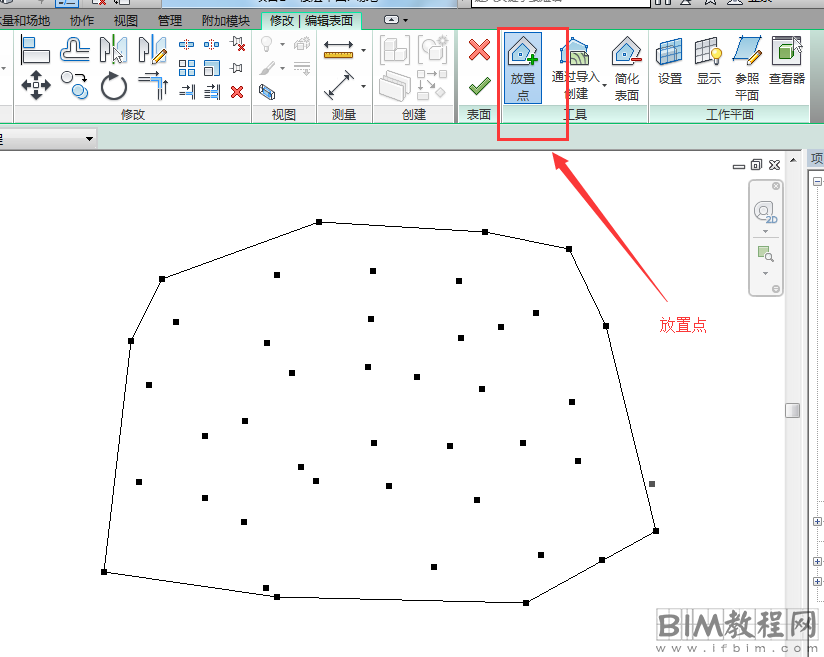

鼠标单击空白区域，任意放置点，（必须是三个及三个以上的点才可以，否则不会生成地形表面）

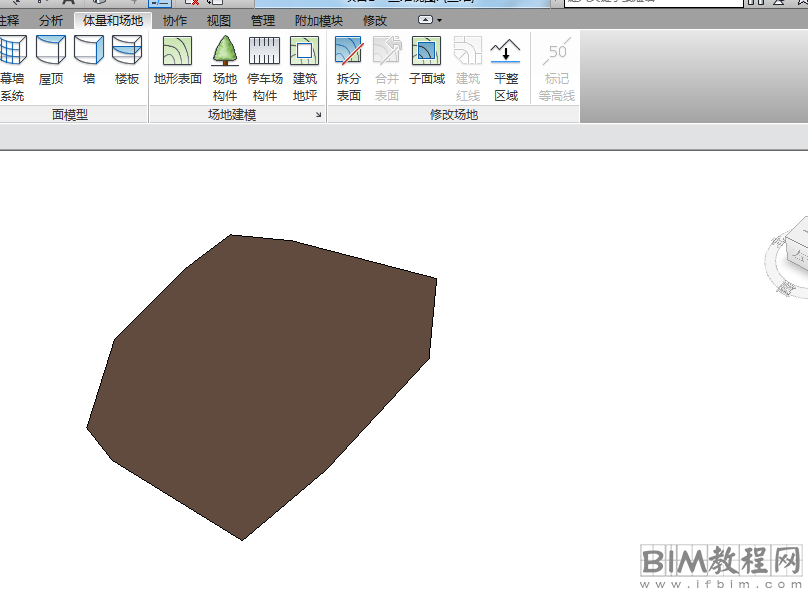

放置点完成之后，我们鼠标点击对号，然后再到三维视图中查看我们创建的地形表面

第三步：修改地形表面高度

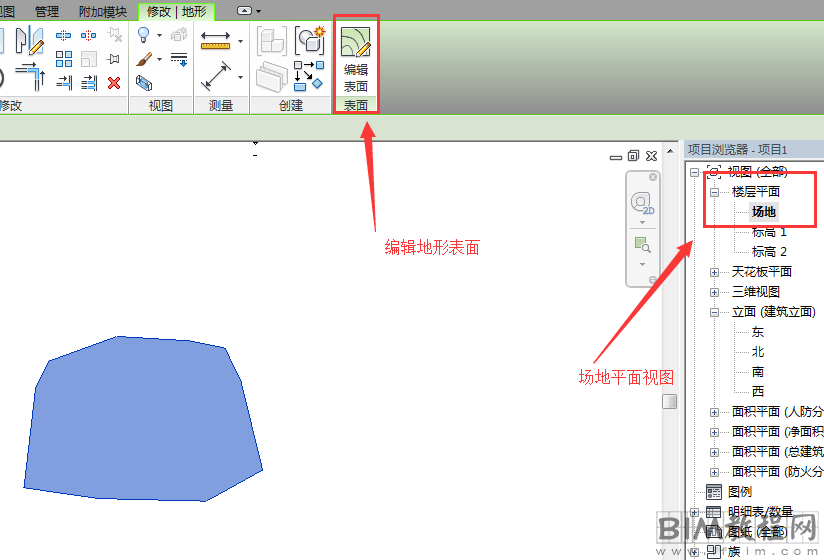

回到我们场地平面视图中，单击我们已经创建好的地形，之后再单击编辑表面

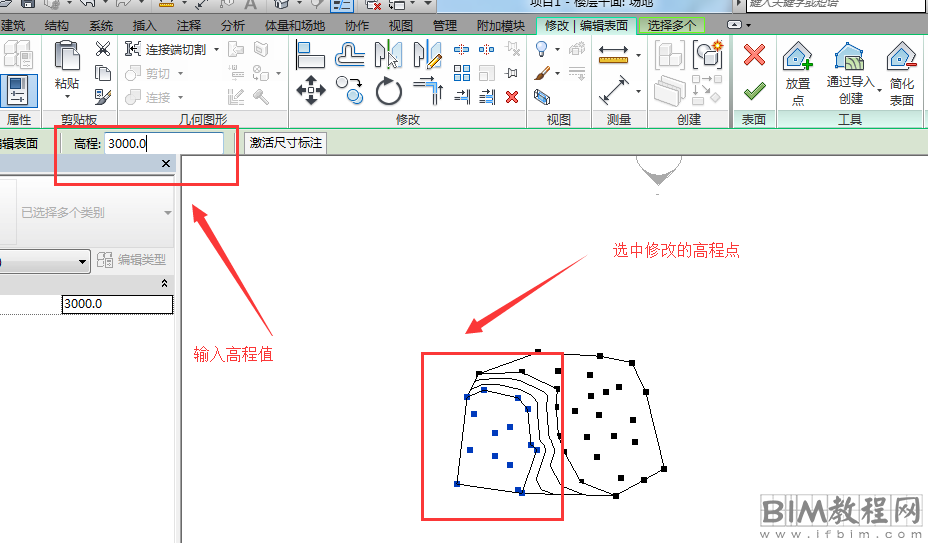

选中我们想要修改的高程点（这里淘气的小编就任意选一些想要修改的高程点） 然后在左上角输入高程值  然后点击对号完成，

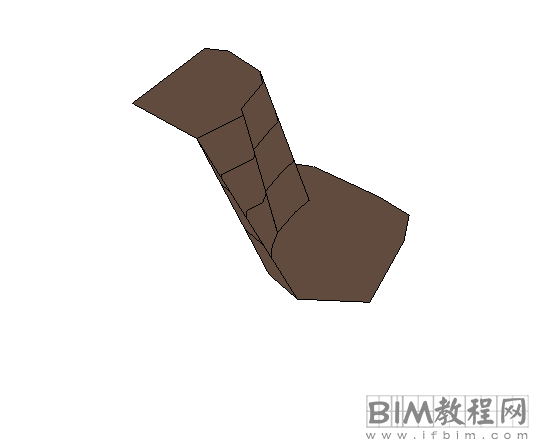

然后在回到我们的三维视图中查看我们所修改的的地形表面

第四步：场地构件和停车场构件的放置

在“场地建模”面板下选择“场地构件”或者“停车场构件”在平面图中鼠标单击，进行放置
