一、命令概述
柱子是建筑物中用以支承梁桁架的长条形构件。工程结构中主要承受压力，有时也同时承受弯矩的竖向杆件，用以支承梁、桁架、楼板等。
柱按截面形式分为方柱、圆柱、管柱、矩形柱、工字形柱、H形柱、T形柱、 L形柱、十字形柱、双肢柱、格构柱；按所用材料分为石柱、砖柱、砌块柱、木柱、钢柱、钢筋混凝土柱、劲性钢筋混凝土柱、钢管混凝土柱和各种组合柱；按柱的破坏特征或长细比分为短柱、长柱及中长柱。
Revit当中主要是建筑柱和结构柱，分别在建筑和结构选项卡中可找。（建筑选项卡能选择建筑柱和结构柱，结构选项板只能选择结构柱。）
二、使用技巧
1、 位置：“建筑”选项卡→“构建”面板→柱→“结构柱”命令
（或）位置：“结构”选项卡→“结构”面板→“柱”命令
1、绘制方法：
第一步：点击“结构柱”命令会转到“修改|放置 结构柱”的选项卡，在弹出的结构柱属性选项栏中设置好结构柱的类型。结构柱有垂直柱和斜柱之分，分开说明，共用第一步。

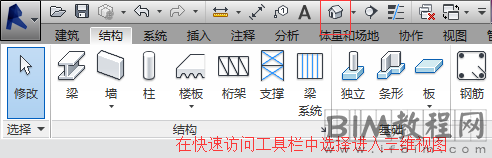

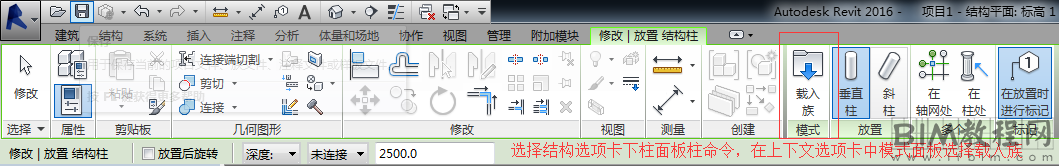

注意：柱类型的载入两种方法：

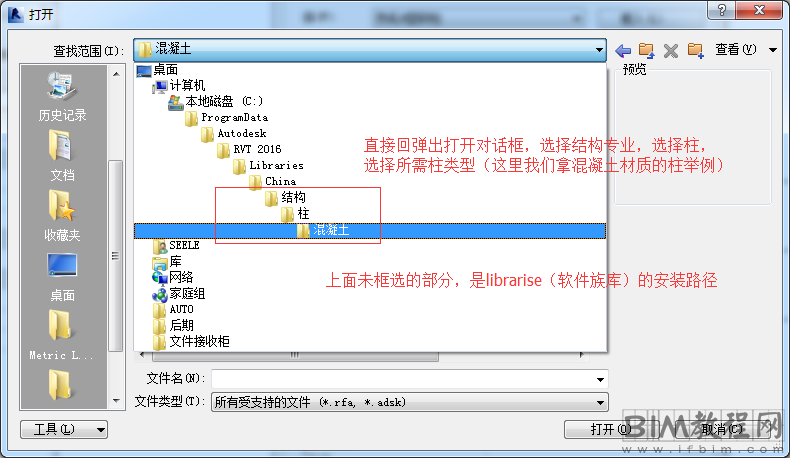

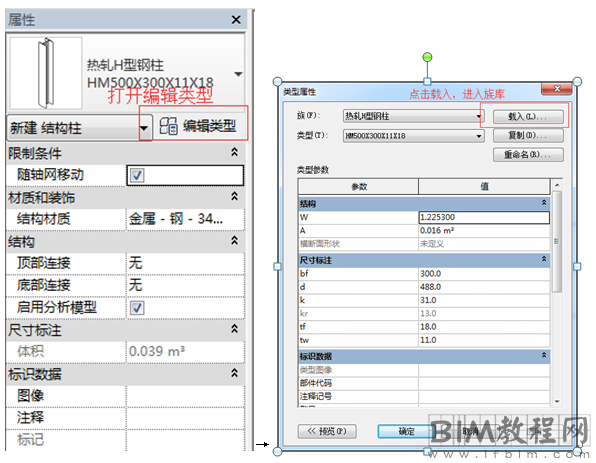

第一种：
→

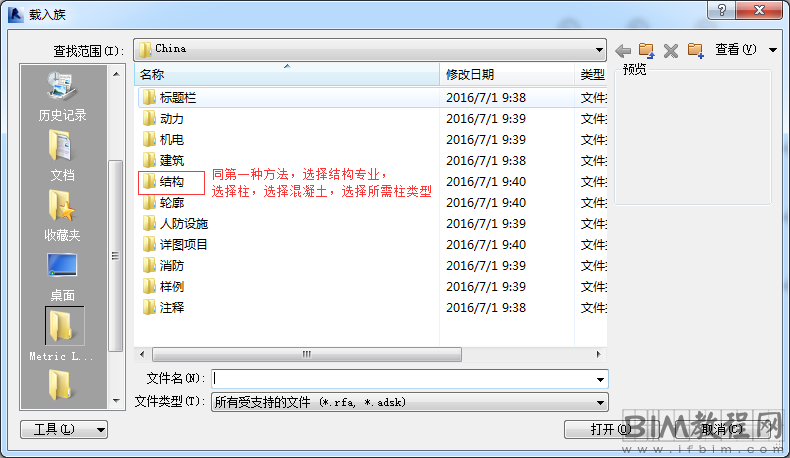

第二种：
→

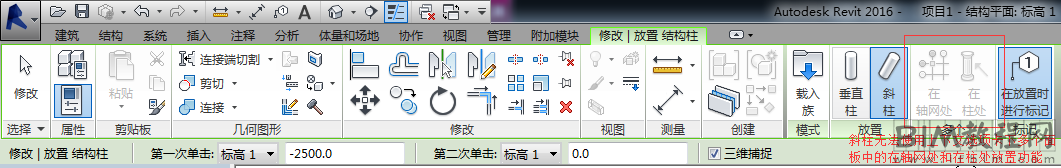

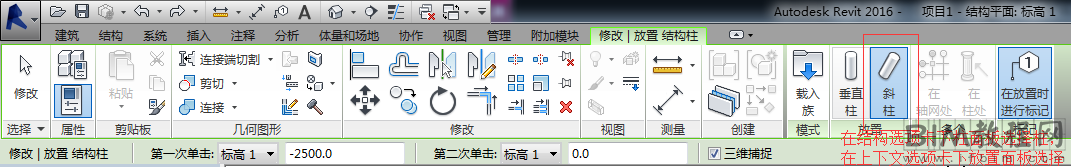

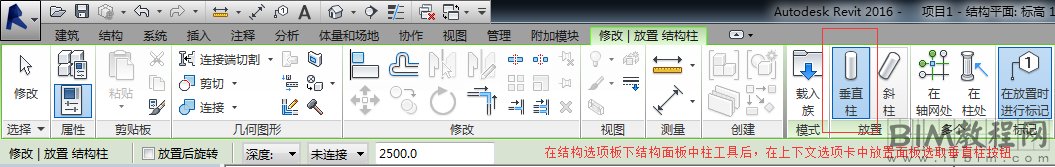

垂直柱：第二步：在结构选项卡下选择柱，在出现的上下文选项卡下选择放置面板的垂直柱按钮
给定限制条件：

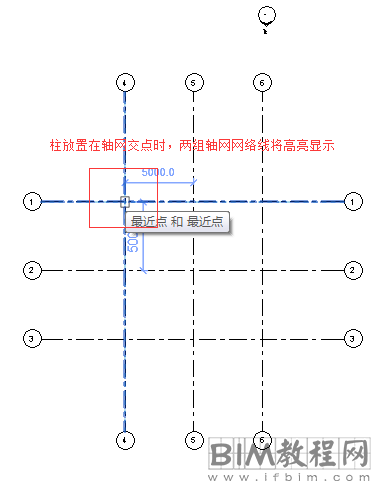

注意：深度和高度的区别。深度：以当前标高为顶，向下绘制；高度：以当前标高为底，向上绘制。（通常软件默认深度，习惯用高度）；未连接可以选取标高，软件自动生成此步骤设置的标高为柱高度，也可以选取未连接后手动输入柱高度，最后在轴网交点放置时，两组轴网网络线将高亮显示。如图：

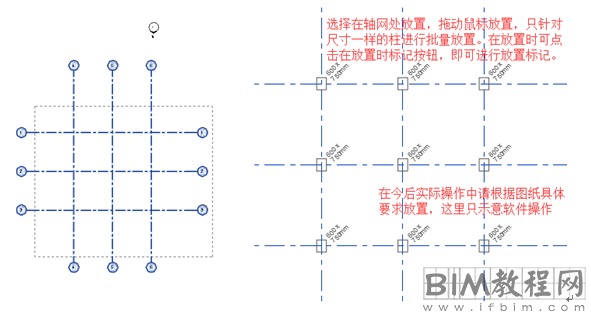

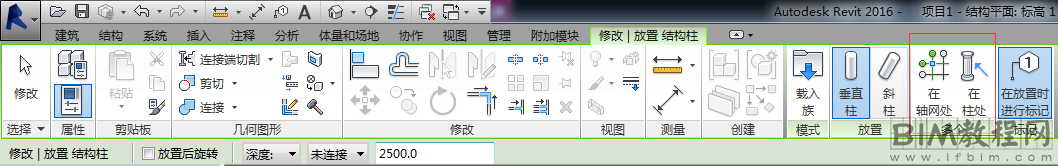

也可以点击在轴网处或建筑：
第三步：按要求进行结构柱垂直柱的放置 斜柱：第二步：在结构选项卡下选择柱，在出现的上下文选项卡下选择放置面板的斜柱按钮
给定限制条件：
注意：在平面视图绘制时，软件会自动记录鼠标的第一次点击位置作为斜柱的底部，点击第二次作为斜柱的顶部。这里默认为标高一到标高二的距离也可以设置一定的偏移，正负值皆可，根据设置生成斜柱。
也可在三维视图绘制：
进入三维视图后，勾取三维捕捉按钮，
可以进行绘制，单击鼠标第一次时，选项栏第一次点击及二次点击会呈灰色不可选择，默认为标高一到标高二，偏移为零，也可绘制前设置。
这里就是区分二维视图和三维视图绘制斜柱的区别，在三维视图中软件只会听取鼠标的指令去放置，所以在这里，第一次点击和第二次点击无意义；再次点击选中放置好的斜柱在属性面板修改标高，会发现并没有发生任何变化。如图：

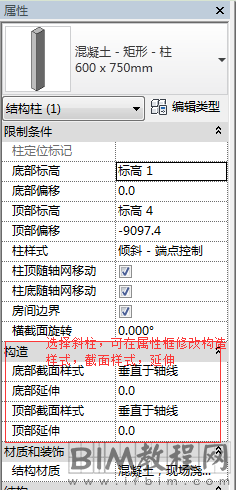

斜柱还可修改，延伸，截面尺寸等。如图：
并且斜柱不能进行再轴网和建筑柱处多个放置，可以进行标记。

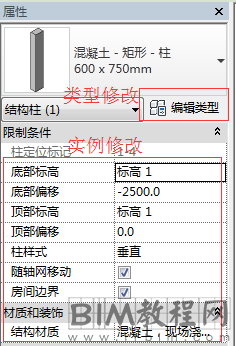

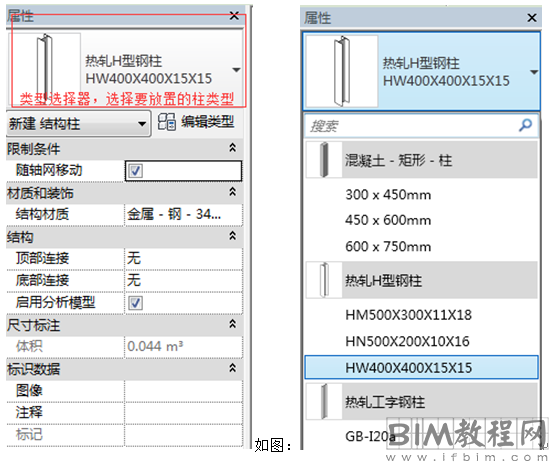

第三步：按要求进行结构柱斜柱的放置 结构柱类型与实例的修改：在放置结构柱之前或在放置后均可修改柱类型。可修改整个类型的参数，如尺寸，材质等；也可以已修改单一的某一实例的参数。如图：

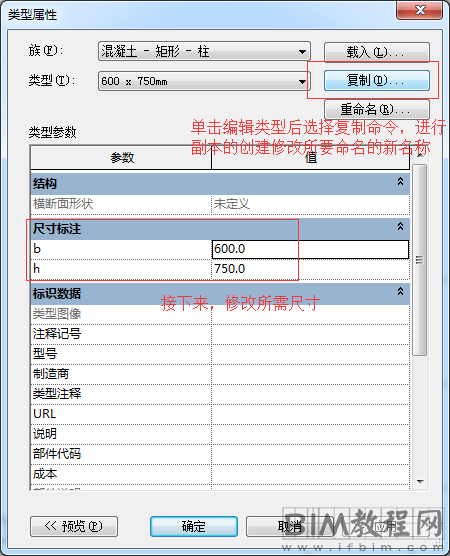

如果系统中没有所需的柱尺寸，也可以进行添加。（这里拿混凝土矩形柱举例）如图：
