Revit制作自适应族制作矩形幕墙嵌板

BIMer • • Revit技巧 • 阅读 5406

如何利用Revit2018版本的自适应族制作矩形幕墙嵌板。

    Step1：建立异形幕墙结构


    利用通过点的样条曲线绘制幕墙形状


    生成实体幕墙


    分割幕墙表面


    修改幕墙UV网格参数


    打开表面节点

    Step2：建立自适应矩形嵌板


    新建自适应公制常规模型


    选择参照平面

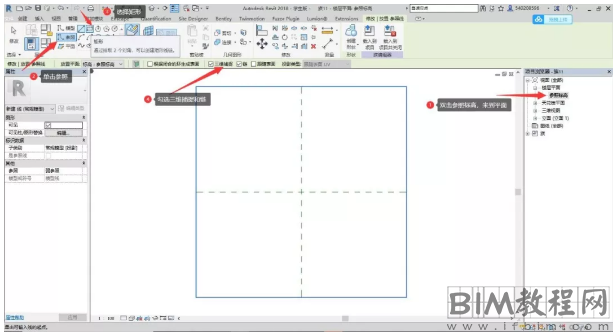

    利用矩形参照绘制参照点


    将参照点自适应


    将自适应点正确排序


    将自适应点定向到参数修改为按主体XYZ


    放置新的参照点


    选择参照平面依次放置四个参照点


    过滤器一次性选中新的参照点


    为新的参照点设置偏移量参数


    修改偏移量参数


    利用参照线，拾取与参照平面平行的面，链接四个参照点


    利用上下两个参照线，生成自适应嵌板体量


    按照要求，为嵌板添加需要的参数

    Step3：将自适应嵌板导入幕墙


    按自适应点的编号，依次放置四个自适应点

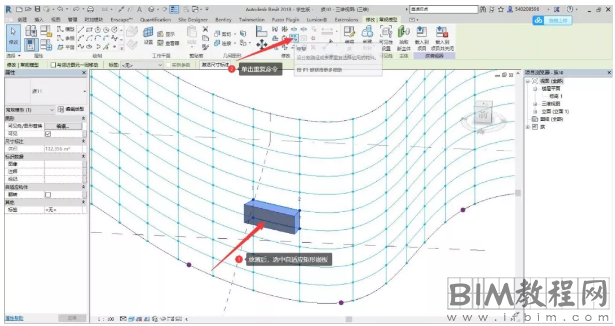

    选中嵌板，单击重复命令


    生成无缝的矩形幕墙嵌板组合


    根据需要修改幕墙嵌板参数


    完成
