我们的工程项目中轴网的作用就像空间几何运算中的坐标系一样重要，但不一样的是轴网体系并不是绝对的且存在着不唯一性。
同样，在revit中轴网也体现出了两个鲜明的特点：
1）轴网是有边界范围并且可以灵活调整的；
2）可以存在多个不平行的轴网体系并且可以有重叠的范围。
但是软件的这些灵活设计也给我们带了一些困扰！轴网体系有限的边界范围会使得其在某些视图下不可见，并且会产生在三维空间上。
今天，我们就来看一下如何解决这些问题。
1.调节正交轴网的可见范围
先来了解一下与坐标系正交的轴网分别在平面视图和剖立面视图的影响范围。
在平面视图中我们选中任何一根轴网，都可以见到一个可拖拽的控制柄；
这个控制柄不仅仅是显示，而是实际意义上轴网在平面空间上的区域范围。
我们自己可以通过画一个剖面与其边界相交进行验证，这里不在详细解释。

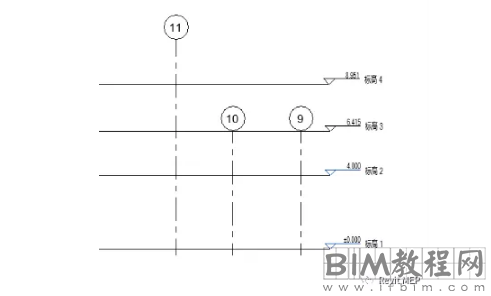

同样我们来到立面视图，也能看到立面方向上的控制柄控制着轴网的垂直空间范围。
这也是导致很多时候我们发现轴网不可见的主要原因！
注意：请先创建完所有标高再画轴网。

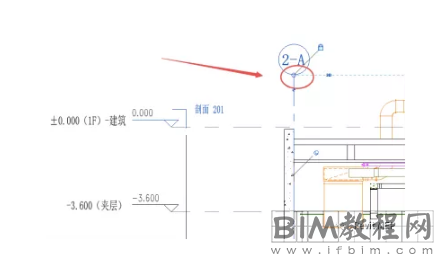

如果我们如下图，只建了地下部分的标高就开始创建轴网，那当你在创建地上部分的标高和视图时就会发现轴网不可见了。
因为先创建标高后再创建轴网，revit会根据标高智能去条件轴网的垂直范围：
当然在正交轴网中还相对好补救一些，我们可以直接在立面中，通过拖拽控制柄范围来修改；不过在斜轴网和弧形轴网中就相当麻烦了！
2.调节斜轴网的可见范围
对于斜轴网我们发现在立面中是不可见的：
因此我们只能通过绘制与其平行的剖面，然后打开剖面在2个方向中进行调整了，非常麻烦！
所以，请先创建完所有标高再画轴网。
3.调节弧形轴网的可见范围
而对于弧形轴网，你们无法绘制一个弧形剖面与其平行，因此需要通过选中以后点击“影响范围”来进行逐一修改：
所以重要的事情说三遍：
请先创建完所有标高再画轴网！
