Revit怎么等分标注？Revit如何自定义等分标注Dimension Equality Formula

    Revit中有个等分标注很实用，我一般用来做幕墙分割。相比于CAD，Revit的标注与所标注的图元相关联（约束），并可以通过标注来调整图元。等分标注可以通过一些选项来修改所显示的值，以Revit2020的样例项目作为例子：

    我们选择三段来进行标注，默认情况下，等分标注显示为EQ：

    选择此段标注，我们可以通过Properties-Other看到等分标注有三个选项，默认情况下为EqualityText：

    1、EqualityText

    我们可以通过该标注的Type里修改显示，即图中2位置。可以修改成任何想要显示的字段。

    2、Value

    顾名思义，Value即显示该标注的值，而非以EQ或者别的什么代替。如图中等分标注改为Value后，显示具体数值。需注意即使只显示数值，此时这四条轴线仍有等分的约束。

    3、EqualityFormula

    字面上为等分公式，但默认情况下，此时是标注整段长度：

    我们同样可以通过EditType来调整想要显示的内容：

    可看到默认为总长度TotalLength，但同样可以选择每段长度、等分段数以及尺寸界限的条数（这个貌似没什么用？）。以我们想要显示的3x3000=9000为例：

    需要加入的参数为等分段数（NumberofSegments=3），每段长度（LengthofSegments=3000）和总长度（TotalLength=9000）。并相应调整上下顺序。

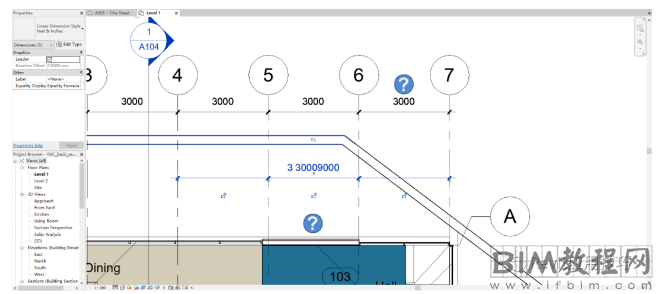

    可以看到结果并非如我们所愿。（不知为啥突然就觉得Revit很傻，尽管其实这是我自定义的，Revit怎么可能知道中间要加数学符号。。。）所以我们需要回去，在参数那边进行前缀及后缀符号的添加。

    这样显示就是我们想要的了。这里面因为我们要用到等分，所以这种显示设置其实比较复杂。如果不进行等分的调整，可以只标注首末端，双击标注值并在对话框中修改ReplaceWithText即可。

    可以看到这个对话框也有上方/下方、前缀/后缀的选项，可自定义自己想要的显示值，以满足图纸需求。
