导言：算量是工程的一个重要步骤，我们从最开始的用比例尺在蓝图上测量，到使用CAD软件测量每一条多段线，我们需要大量的时间去手动测量，并且需要一定的预估量，既费时间，数值又不是很准确。但是现在不同了，随着BIM技术的普及，我们可以通过REVIT软件直接导出模型中你需要的数据。下面我就来分享下REVIT软件导出工程量明细表的操作。

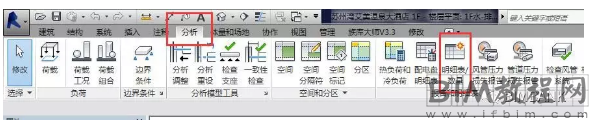

1.首先打开你需要导出工程量的模型，点击“分析”→“明细表／数量”

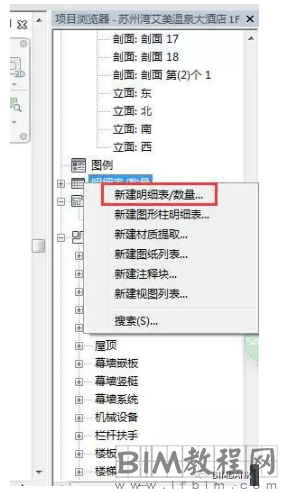

或者在项目浏览器中右键点击“明细表／数量”→“新建明细表／数量…”

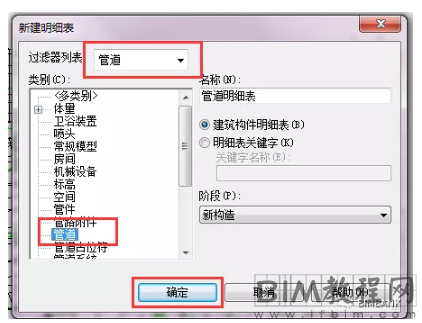

2.导出管道、风管、桥架工程量（以管道为例）：

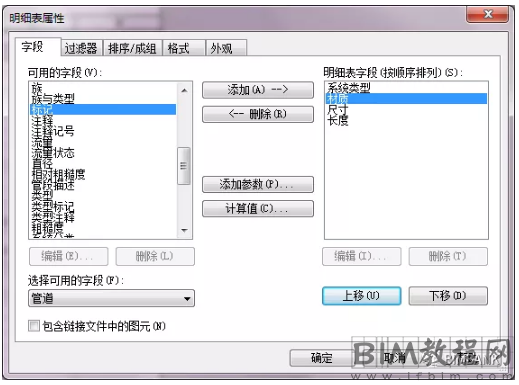

首先选择“系统类型”（区分不同管道的系统，方便不同的机电分包统计自己施工范围内的工程量），
然后选择“材质”（区分不同管道的材质。如果模型管道没有附加材质，那可以根据不同的系统类型和管径人工区分材质）
然后是“尺寸”（统计不同管道的管径）
然后是“长度”（统计各个管道的长度）

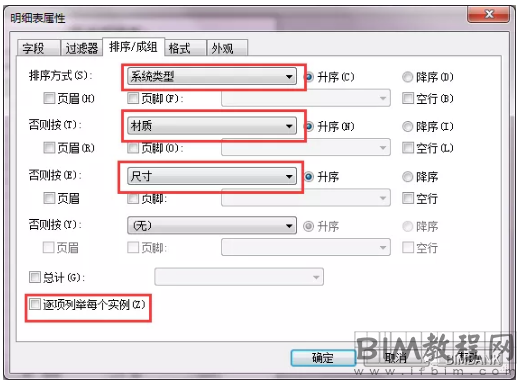

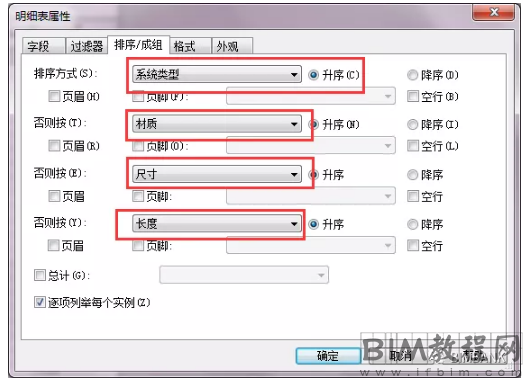

点击“排序/成组”

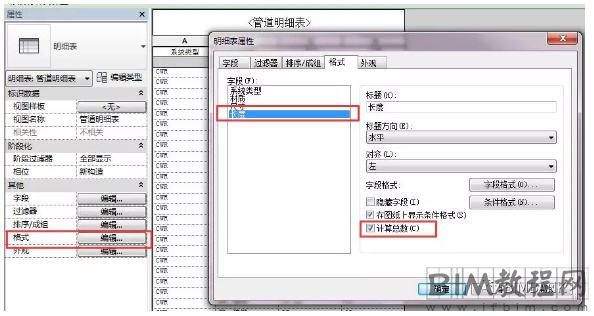

这样就会把每一段管子的长度排列出来，如果还想要统计不同管径的管道总长度，可以点击“格式”→“长度”→“计算总数”，这样就可以统计同一系统相同管径的长度总数了。

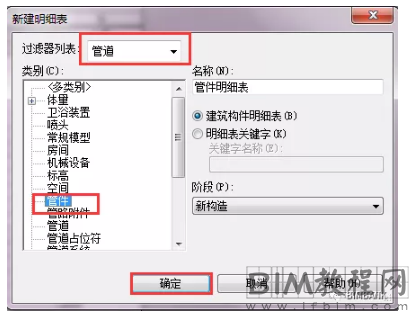

3.导出管件、电缆桥架配件、风管管件工程量（以管件为例）：

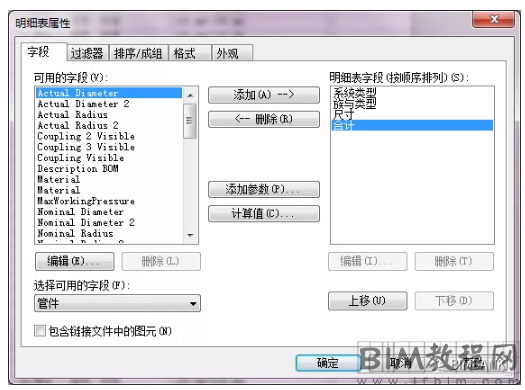

首先选择“系统类型”（区分不同管件的系统，方便不同的机电分包统计自己施工范围内的工程量），
然后选择“族与类型”（区分不同管件的类型。如果模型中没有设置各个管件的类型，那可以根据不同的系统类型和管径人工区分管件类型）
然后是“尺寸”（统计不同种类的管件）
然后是“合计”（统计相同类型尺寸管件的总数）

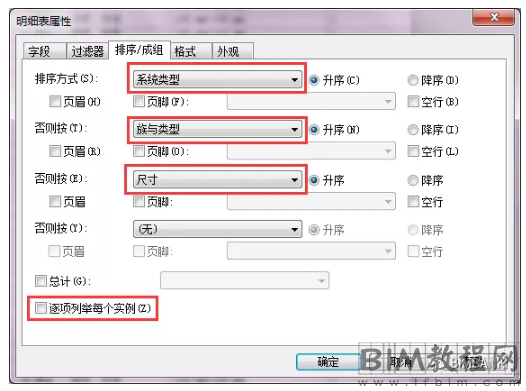

点击“排序/成组”，按下图设置。这样就把不同系统，不同类型，不同尺寸的管件统计好了。

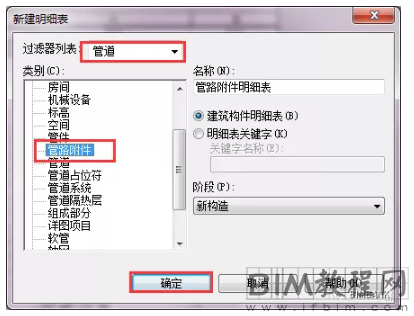

4.导出管路附件、风管附件、喷头、机械设备、火警设备、照明设备等各种设备的数量（以管路附件为例）：

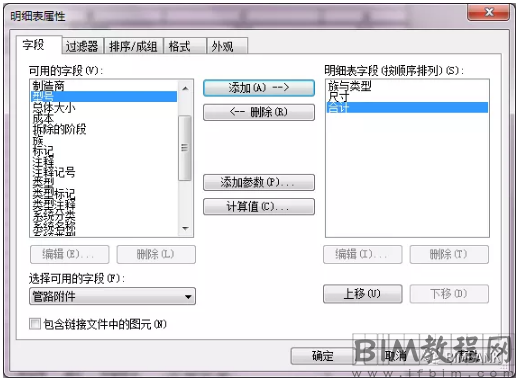

首先选择“族与类型”（区分不同的管路附件或设备。）
然后是“尺寸”（区分不同种类的管路附件，如果统计设备可以不选择此项）
然后是“合计”（统计相同类型管路附件的总数）

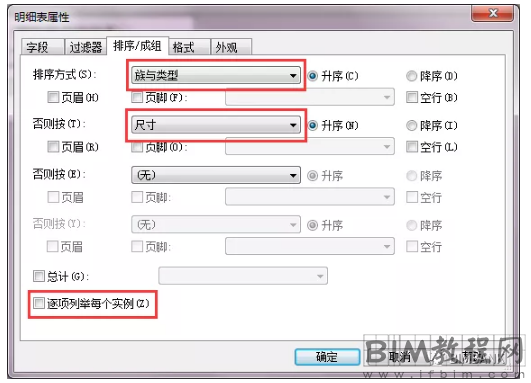

点击“排序/成组”，按下图设置。这样就把不同系统，不同类型，不同尺寸的管件统计好了。
5.明细表的导出。
现在我们已经在REVIT中做好了不同的明细表，可以在REVIT模型中直接查看，但有时并不方便，这时我们可以把模型中的明细表导出成EXCLE表格，方便后续的使用。

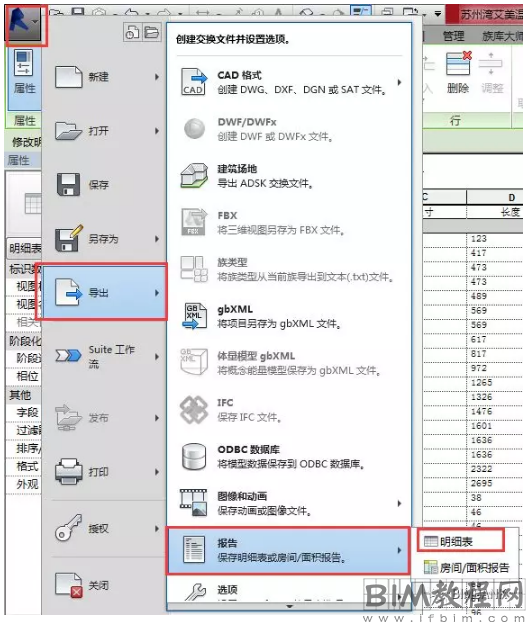

点击“菜单”→“导出”→“报告”→“明细表”→“保存”→“确定”
找到我们刚才保存的文件（如已显示扩展名，下面步骤可以跳过）

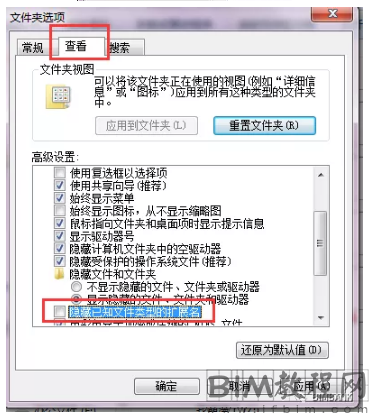

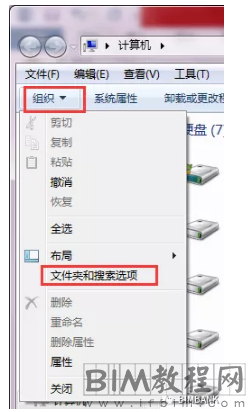

发现刚才保存的是一个TXT格式的文件，使用起来并不方便，这时我们需要打开“我的电脑”，点击“组织”→“文件夹和搜索选项”→“查看”→“隐藏已知文件类型的扩展名”（以WIN7系统为例）
这时再找到我们刚才保存的文件，点击“重命名”，把“管道明细表.txt”改为“管道明细表.csv”或者“管道明细表.xls”，这样就成为可用EXCLE打开的文件了。
