Revit怎么删除暖通图纸中的多余图元？在Revit中如何删除子类别图元

    来源丨益埃毕教育

    在实际施工过程中，在拿到图纸的时候，会发现图纸中包含很多不必要的图元，很多情况下都是回到CAD中进行修改，那么今天讲一下，怎么在Revit中进行修改？

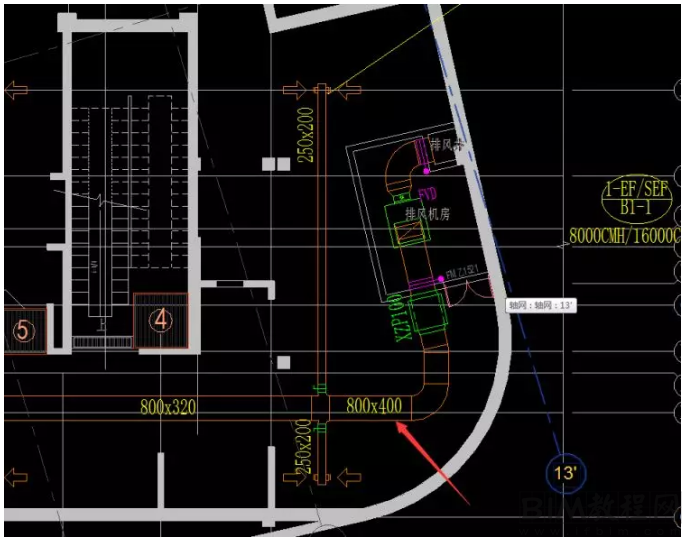

    1、打开模型，导入暖通CAD图纸，如图所示。

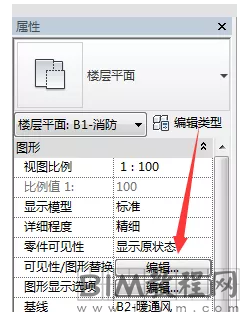

    2、单击属性菜单列表中可见性/图形替换右边“编辑”按钮，如图所示。

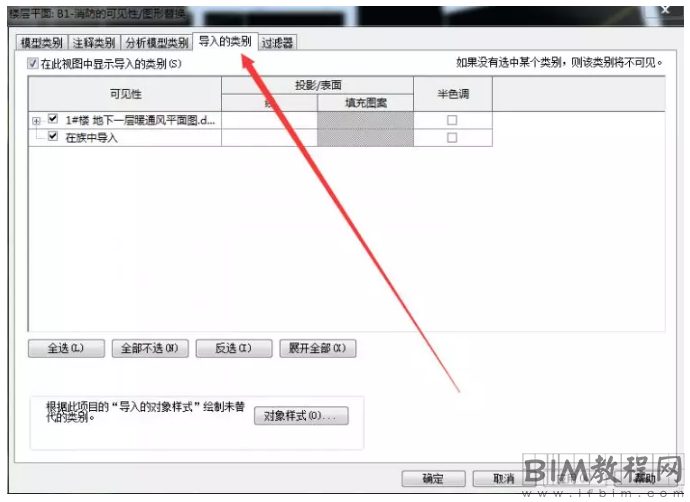

    3、在弹出的对话框中单击上面“导入的类别”按钮，如图所示。

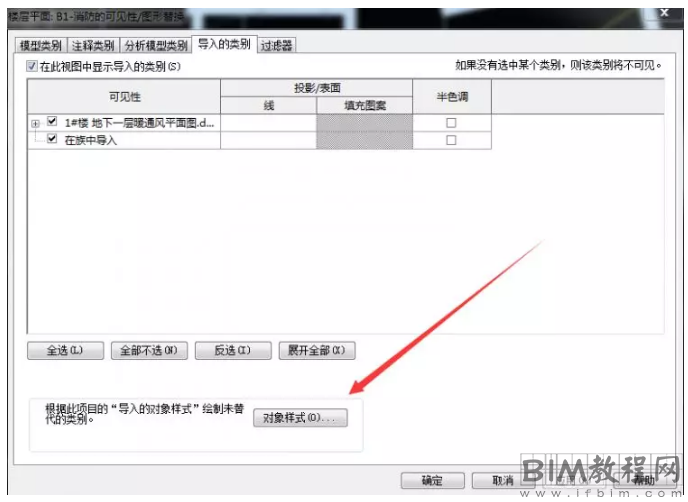

    4、然后单击“对象样式”命令，如图所示。

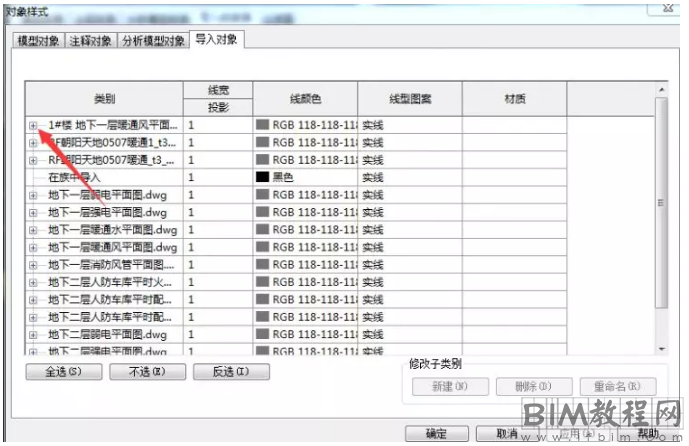

    5、在弹出的对话框中，选中任意CAD图纸，单击左边“+”按钮，如图所示。

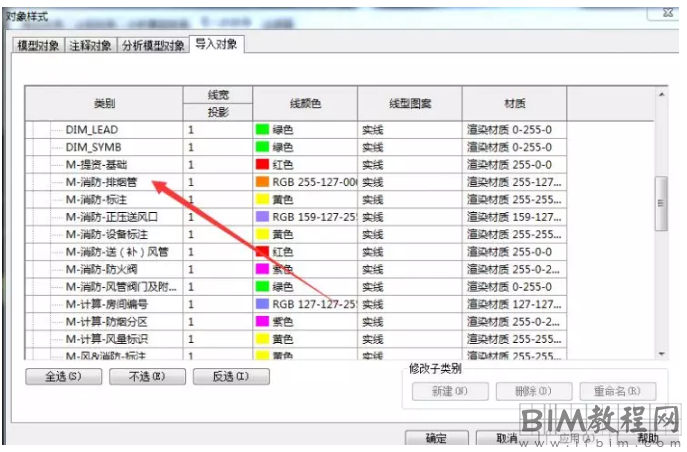

    6、在弹出的下拉菜单中找到“M-消防-排烟管”图层，如图所示。

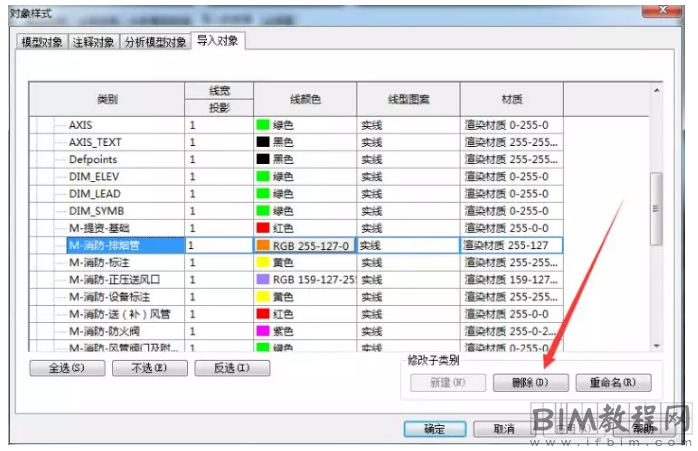

    7、在单击“M-消防-排烟管”该图层，则右下角“删除”命令不是成灰选状态后，单击右下角“删除”命令，如图所示。

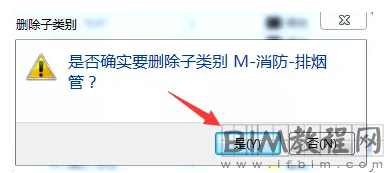

    8、在弹出“删除子类别”对话框中，单击“是”按钮，如图所示。

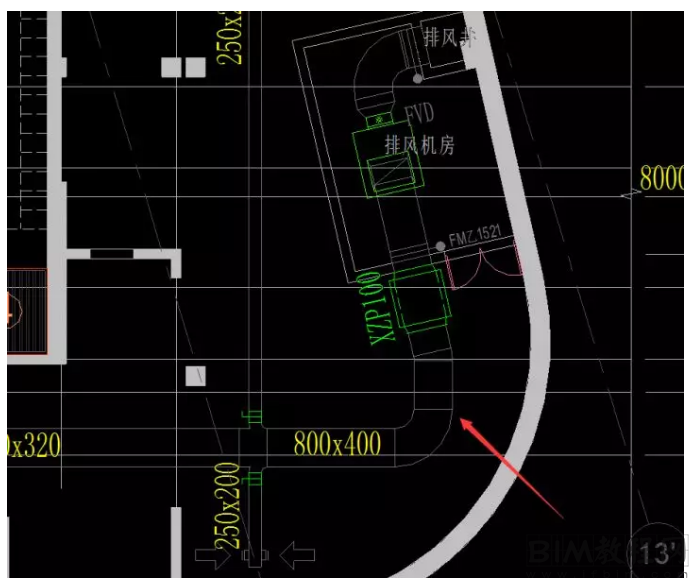

    9、然后每个对话框都单击“确定”按钮后，风管颜色变成灰色，如图所示。

    意义：通过学习上述文章，可以了解到在绘图过程中，如遇到图纸杂乱无章，可以直接通过在Revit删除子类别的方式，对他进行修改，省去在CAD中修改这一步骤，方便快捷。
