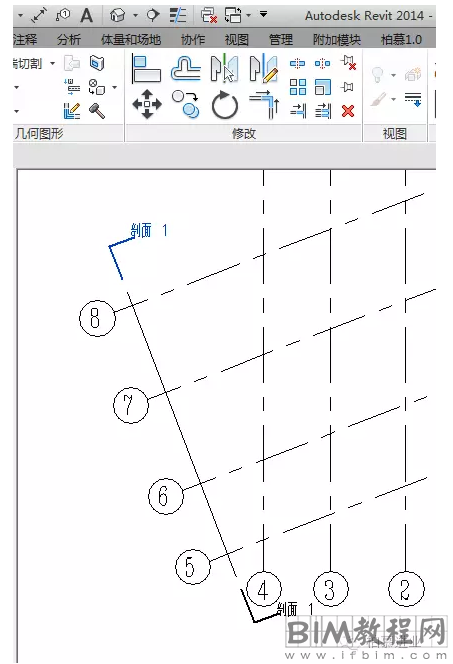

1）在Revit中绘制轴网会默认超过最高标高一定距离。但是若新绘制的标高在这距离之上，如图1示：
图1

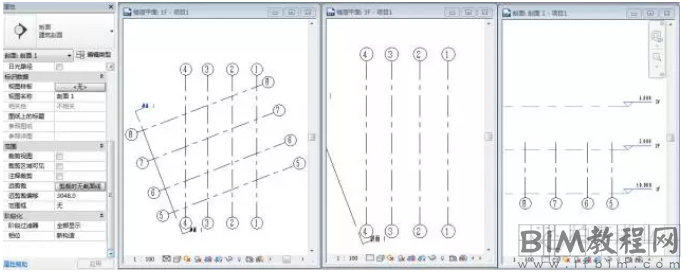

2)只要进入一个立面然后拖动轴网往上移动即可，如图2所示：
图2

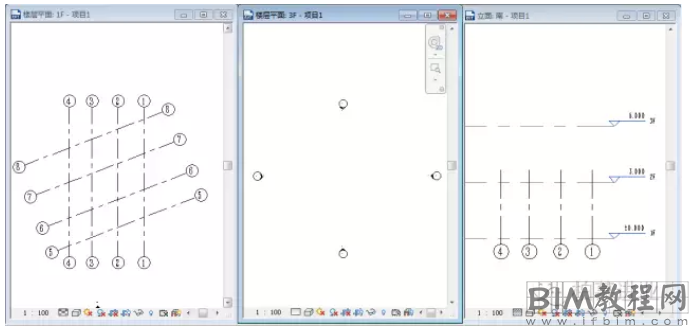

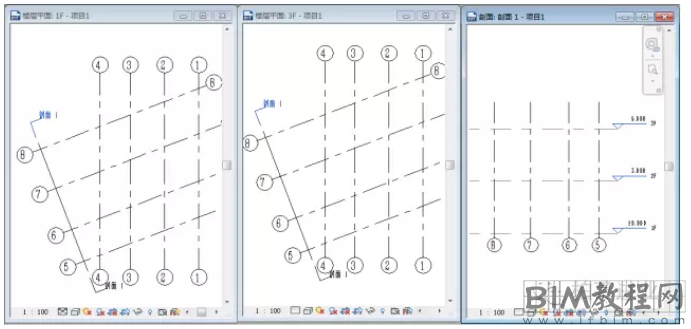

3)但是进入东、西立面会发现看不到轴网，原因是在Revit中只有与视图垂直的轴网才能在视图中显示出来。斜向轴网在东、西立面不可见。此时我们只需新建一个与轴网垂直的视图并进入视图拖动轴网即可。如图3、图4所示：
图3
图4

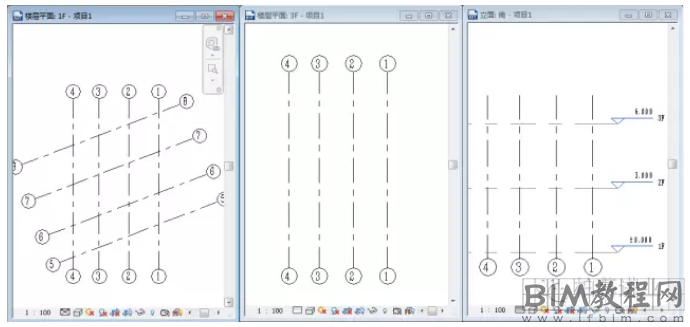

4)最后结果如图5所示：
图5
文章来自互联网，最终解释权归原作者所有，如有侵权请及时联系站长删除
