Revit剖面图怎么生成?Revit如何创建分段剖面视图

    如何在Revit中创建分段剖面视图,使操作更简便。


    下图所示的模型中,创建了一个典型剖面,以及其生成的剖面视图


    但可惜,柱子挡住了墙上的文字。

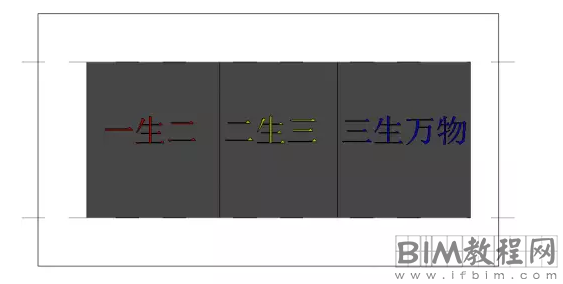

    在这时我们可以运行拆分线段这个工具,达到下图所示效果:



    详细步骤如下:

    1.选中剖面2,进入修改选项卡,选中拆分线段.

    2.将剖面线修改成分段形式,使用各个剖面段上的操控夹点对剖面段进行调整,生成的剖面将随之调整

    使用“拆分线段”的意义:

    使用该工具,可以将剖面线分割成与视图方向垂直的多个分段,以剖切模型中不同位置,而不必创建多个剖面,在某些情况下使用非常方便。
