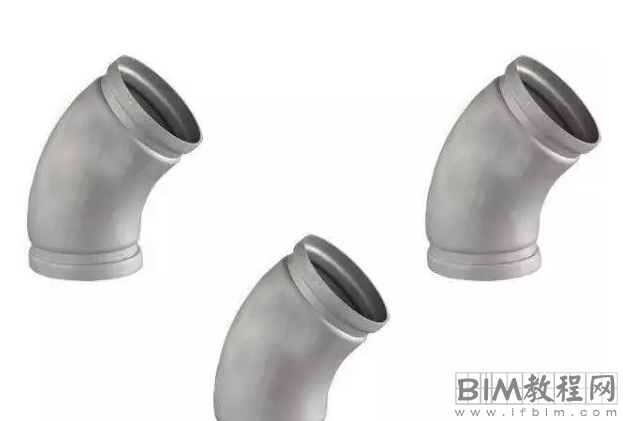

水系统管路附件
主要包括阀门、仪表、软接、过滤器等，管路附件主要统计的信息有类型、尺寸、工作环境、介质等参数。
1、技术难点
（1）管路附件种类样式繁多，产品族库较少
（2）管路附件族自身尺寸大小和实际产品不相符，影响接管空间
2、解决方案
（1）产品族库可以网上搜集，同时也可以自己制作。可以提供族文件下载主要有族库大师、易族库、鸿业云族360等。当然也可以自己创建族，创建族最好是做成尺寸可驱动的参数化族，方便后期的重复使用。
（2）网上下载的族有时自身尺寸和实际产品偏差较大，这样会影响接管空间，同时也会影响管道量的统计。需要对管路附件族进行修改，管路附件族具体尺寸大小可以参考标准图集，也可以收集产品手册，根据图集和手册创建管路附件，使族尽量接近实际情况。
3、注意事项
（1）建模人员大部分时间用于建模，较少时间建族，应加强建族方法的交流学习，提高族文件的修改和使用能力，同时也提高自己建族能力，增加能力的同时也可以增加工作乐趣。
（2）物资采购部门人员应主动向材料供应商索要产品资料（手册），同时及时提供给BIM小组，为建BIM标准化构件族提供可靠的依据，同时加强规范图集的学习，学习阀门安装要求，提高建模的准确性。
（3）项目部材料统计的样表中，会有阀门的型号参数，不知道这些阀门型号参数是依据什么资料(图集、产品手册、设计手册)选取的。
为更多的分享相关经验，本推文继续分享Revit明细表统计风系统材料的相关应用
风管材料统计
风管管材主要有镀锌钢板、玻璃钢风管、玻镁风管、酚醛复合板等，风管材料主要统计的信息有材质、规格、面积、工程部位等信息。
1、技术难点
（1）工程统计风管管材面积时，将制作风管管件的管材用量折算到直风管段面积中，但软件无法自动计算风管管件的面积；
（2）在采用钢板作为管材时，不同尺寸、用途风管采用钢板厚度不同
2、解决方案
（1）与项目人员沟通，学习管件面积的统计方法，然后在管件族中添加公式，粗略计算风管管件面积。或者统计出风管管件的数量，让相关工程量数据使用人员根据工程实际情况，估算风管管件的面积；
（2）风管板材厚度根据风管尺寸和风压选择不同的板材厚度，可以在明细表中添加一个计算值，编辑公式，使公式的返回值随着风管宽度变化而变化。
公式参考如下：if(宽度<320mm,0.5,if(宽度<630mm,0.6,if(宽度<1000mm,0.75,if(宽度<2000mm,1,1))))
该公式根据中、低压风管系统编制，运用该公式，建模时注意风管的宽度大于高度，这样才能精确计算风管的板厚。
3、注意事项
排烟一般采用镀锌钢板，板材厚度根据高压系统选取，因此不能用上述公式计算板材厚度。
风口末端
风口形式多种多样，有单层百叶、双层百叶、多叶排烟口、多叶送风口、喷口、旋流风口等，风口样式选择应根据设计要求选取。风口统计的信息有风口类型、尺寸、系统名称、工程部位等信息。
1、技术难点
风口形式多种多样，需根据实际情况创建多种的风口类型，软件自带风
口族文件有限，根据实际需要添加风口族文件。
2、解决方案
（1）风口类型不仅要区分出风口样式，也要区分系统，风口的系统分类和风管系统分类保持一致。如单层百叶风口即可用在加压送风管，也可用在排风管，因此要分为单层百叶-送风、单层百叶-回风两个族文件。
（2）为满足不同风口的平面表达效果，需制作不同的风口图例存在问题
风口材料统计基本不存在问题，风口图面表达样式基本满足要求，主要是是风口的外形尺寸和实物也会相差较大，在模型中不能准确反映风口与其他构件的相对关系。
风阀附件
风阀分两大类，调节类和防烟防火类。调节类用于调节风系统的风量，常见有蝶阀、插板阀、对开多叶调节阀，其中又分为电动手动。防烟防火类用于火灾报警和防止火灾蔓延，根据功能要求形式也多种多样，具体功能作用参考国家标准。
风阀统计信息包括，风阀类型、风阀尺寸、风阀长度、系统名称、工程部位。
1、技术难点
风阀统计问题和风口基本类似，风阀样式多样，平面表达多样，需为每一种风阀添加一种类型。建模过程中需理解设计图纸表达意图，然后选取相应合适的风阀类型。
2、解决方案
风阀与风口的很大不同之处是，风阀不需要区分系统，风阀族文件在软件中可自动适应系统类型。为解决风阀多样的问题，也是需要制作多种风阀图例，满足风阀的平面表达样式。
